信浓Sinano伺服驱动器有显示无输出故障维修基础

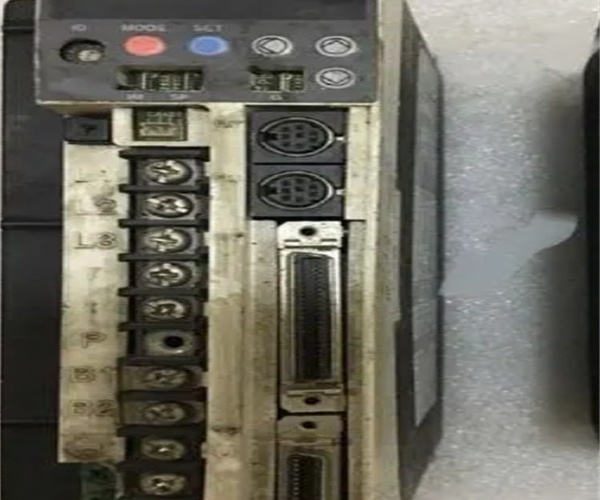

信浓Sinano伺服驱动器有显示无输出故障维修基础指南：在工业自动化领域，伺服驱动器作为连接控制系统与执行机构的核心枢纽，其运行状态直接决定了整个自动化生产线的稳定性与精度。信浓Sinano伺服驱动器凭借其高响应性、高可靠性的特点，广泛应用于数控机床、机器人、精密加工设备等高端制造领域。然而，在长期运行过程中，"有显示无输出"故障成为困扰现场工程师的常见问题——驱动器面板指示灯正常亮起，却无法驱动电机运转，这种故障既涉及硬件损坏，也可能源于软件配置或外部关联问题，给故障排查带来不小挑战。
一、核心故障原因深度剖析
信浓Sinano伺服驱动器有显示无输出的故障根源可分为四大类：电源系统异常、控制回路故障、电机与编码器问题、外部关联因素。各类原因的具体表现与机理如下：
（一）电源系统局部失效
驱动器有显示仅表明辅助电源回路正常，而主电源回路或功率输出回路的故障会导致无输出。常见问题包括：
- 主电源模块损坏：作为驱动器的"动力心脏"，IGBT（绝缘栅双极型晶体管）模块或整流桥堆故障是主要原因。当IGBT模块因过电压、过流或散热不良导致内部开路时，即使控制信号正常，也无法将直流母线电压逆变为三相交流电输出。维修案例显示，某台用于数控机床的信浓9KW伺服驱动器，因电网电压波动导致IGBT模块击穿，表现为面板正常显示但电机无响应，更换同型号IGBT模块后故障排除。
- 直流母线电容老化：母线电容负责稳定整流后的直流电压，若长期高温运行导致电容容量衰减或漏液，会造成母线电压纹波过大，驱动器为保护设备会切断功率输出。此类故障多发生在使用5年以上的设备中，解剖检查可见电容顶部鼓包或电解液渗出。
- 电源回路熔断器熔断：主回路熔断器（保险管）因突发过流熔断后，主电源无法送达功率模块，导致无输出。需注意的是，熔断器熔断通常伴随其他故障（如IGBT损坏），更换前需彻底排查根源，避免重复烧断。
（二）控制回路逻辑异常
控制回路负责解析外部指令并驱动功率模块，其故障会导致"指令丢失"或"驱动信号阻断"：
- CPU主板程序紊乱：驱动器的中央处理单元（CPU）若因电磁干扰、电压冲击导致程序跑飞，会丧失对功率模块的控制能力。此时面板可能显示正常，但无法执行输出指令。通过重新刷写官方固件或恢复出厂参数可解决此类问题。
- 控制信号隔离电路故障：为防止强电干扰弱电回路，控制信号（如脉冲指令、使能信号）需通过光耦进行隔离。当光耦芯片（如TLP521）损坏时，外部指令无法传递至CPU，表现为"有显示无响应"。使用万用表测量光耦输入/输出端电压，可快速判断其好坏。
- 电流检测电路故障：驱动器通过霍尔传感器检测输出电流，若传感器故障或其信号处理电路异常，CPU会误判为电流异常而切断输出。典型案例中，某机械手用信浓5KW驱动器因霍尔传感器接线松动，导致电流检测值为零，触发无输出保护。
（三）电机与编码器故障
作为闭环控制系统的执行与反馈环节，电机或编码器问题会导致驱动器进入保护状态：
- 电机绕组开路或短路：电机定子绕组因绝缘老化、轴承磨损导致扫膛等原因出现开路时，驱动器输出回路阻抗异常，为避免过载会停止输出。用万用表测量电机三相绕组电阻，若某相电阻无穷大或三相电阻差值超过5%，即可判定绕组故障。信浓伺服电机维修案例显示，某设备因电机轴承磨损导致绕组与机壳短路，驱动器触发保护无输出，更换电机绕组并修复轴承后恢复正常。
- 编码器信号丢失或异常：编码器作为位置/速度反馈元件，其信号异常会使驱动器因"闭环失控"而切断输出。常见原因包括：编码器线断裂、插头接触不良、编码器内部码盘磨损。如上海某客户的机械手伺服驱动器，因编码器线被机械拉扯导致信号线断裂，表现为面板显示正常但电机不动，更换编码器线缆后故障排除。此外，编码器参数设置错误（如脉冲数与电机不匹配）也会导致无输出，需通过软件重新配置。
- 电机制动器卡滞：带制动功能的伺服电机，若制动器线圈烧毁或机械卡滞，会导致电机轴被锁死，即使驱动器有输出，电机也无法转动。手动盘动电机轴时若感觉阻力极大，需检查制动器供电与机械结构。
（四）外部关联因素干扰
外部设备或环境问题也可能导致驱动器"假性无输出"：
- 控制信号配置错误：如使能信号（ENA）未接通、指令脉冲类型（差分/集电极开路）与驱动器设置不匹配、脉冲方向接反等。某案例中，现场工程师更换PLC后未重新配置脉冲输出类型，导致驱动器无法识别指令信号而无输出。
- 负载过大或机械卡阻：当负载扭矩超过驱动器额定输出扭矩时，驱动器会触发过载保护，切断输出。需检查传动机构是否存在卡死、润滑不良等问题，可通过降低负载或更换更大功率驱动器解决。
- 电磁兼容性（EMC）问题：周围存在强电磁干扰（如变频器、电焊机）时，控制信号会被干扰，导致驱动器无法正常接收指令。需加强接地（接地电阻≤4Ω）、使用屏蔽线缆并远离干扰源。
二、标准化维修流程与操作要点
维修信浓Sinano伺服驱动器需遵循"安全***、由浅入深、先软后硬"的原则，具体流程如下：
（一）安全准备阶段
1. 断电放电：断开驱动器主电源与控制电源，拔掉电源插头，等待至少10分钟让内部电容充分放电（大容量驱动器需更长时间），避免触电事故。
2. 工具与防护：准备万用表（精度≥0.1Ω）、示波器、热风枪、绝缘手套、护目镜等工具，确保维修环境干燥、无粉尘。
（二）分层检测流程
- 外部检查：目视检查电源线、电机线、编码器线是否破损、松动；检查驱动器散热风扇是否转动，散热片是否积尘；测量输入电源电压是否在额定范围内（如AC220V±10%）。
- 参数复位：通过驱动器面板或连接电脑软件（如信浓专用调试软件）恢复出厂参数，排除参数设置错误导致的故障。操作步骤为：进入参数菜单→选择"初始化"→确认执行→重启驱动器。
- 信号检测：接通控制电源，使用示波器测量使能信号（ENA）、脉冲指令（PUL）、方向信号（DIR）的波形是否正常。正常情况下，使能信号应为高电平，脉冲指令应为清晰的方波。
- 功率回路检测：断电状态下，用万用表测量主电源输入端电阻（应无短路）、IGBT模块各引脚间电阻（如C-E极间电阻应无穷大，G-E极间电阻约10kΩ）、电机绕组电阻（三相平衡）。若发现IGBT模块短路，需同时检查驱动电路的光耦与续流二极管。
- 编码器检测：断开编码器连接线，测量编码器电源（通常为DC5V）是否正常；转动电机轴，用示波器观察A、B相脉冲信号是否交替产生，Z相是否每转一圈产生一个脉冲。
（三）关键部件更换与修复
1. IGBT模块更换：选择与原模块型号一致的产品（如信浓常用的CM300DY-24H），更换时需涂抹导热硅脂，确保散热良好；焊接时使用恒温烙铁（温度350℃左右），避免虚焊。
2. 编码器维修：若编码器码盘磨损或信号丢失，可更换同型号编码器（注意分辨率匹配）；若为线缆问题，需更换带屏蔽层的专用编码器线，并确保屏蔽层接地。
3. 电容更换：选用耐压值、容量、温度系数与原电容一致的产品（如电解电容常用450V/2200μF），更换时注意正负极性，焊接后需清洗焊盘。
（四）通电测试与调试
1. 空载测试：维修完成后，先断开电机线，接通电源，检查驱动器是否报警；若正常，再连接电机线，手动发送脉冲指令，观察电机是否平稳运转，无异常噪音。
2. 带载测试：接入实际负载，运行设备30分钟以上，监测驱动器输出电流、温度是否正常；通过软件监控电机转速、位置精度，确保符合生产要求。
信浓Sinano伺服驱动器"有显示无输出"故障的维修，需要技术人员兼具电气理论知识与实践经验。通过本文所述的故障分析方法与维修流程，可有效缩短排查时间，提高维修成功率。同时，重视预防性维护，能从根本上减少故障发生，保障自动化生产线的连续稳定运行。如遇复杂故障（如CPU主板损坏），建议联系专业维修机构或信浓官方技术支持，避免因自行维修导致二次损坏。
