Fuji富士伺服电机抖动故障维修经验之谈
Fuji富士伺服电机抖动故障维修经验之谈：在工业自动化领域，Fuji富士伺服电机以其高精度、高可靠性和稳定的性能，被广泛应用于机床、机器人、印刷设备、包装机械等众多关键设备中。伺服电机的稳定运行直接决定了整个自动化系统的生产效率和产品质量。然而，在实际运行过程中，伺服电机抖动是一种常见的故障现象，不仅会影响设备的加工精度，还可能加剧机械部件的磨损，缩短设备使用寿命，严重时甚至导致生产中断。本文将聚焦Fuji富士伺服电机抖动的硬件故障原因，深入剖析从电机本体到驱动系统、连接环节等各部分可能出现的问题，并结合实际维修经验，提供详细、专业的维修方法与操作步骤，为工程技术人员提供实用的故障排查与解决指南。

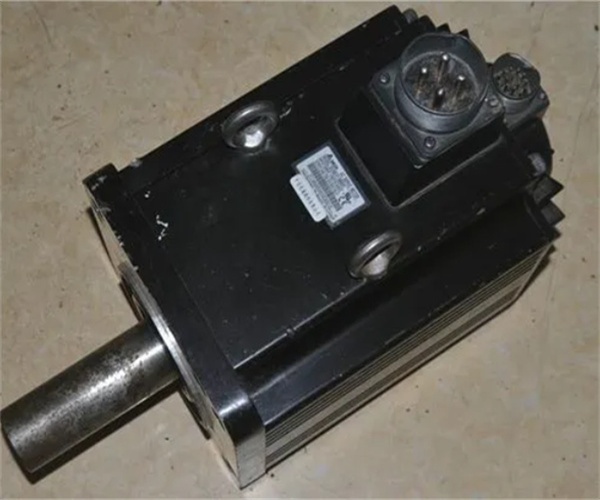

***章 Fuji富士伺服电机本体硬件故障原因与维修
伺服电机本体是产生动力的核心部件，其内部的定子、转子、轴承、编码器等元件出现故障时，都可能导致电机抖动。本节将详细分析电机本体各部分的硬件故障原因，并给出对应的维修方法。

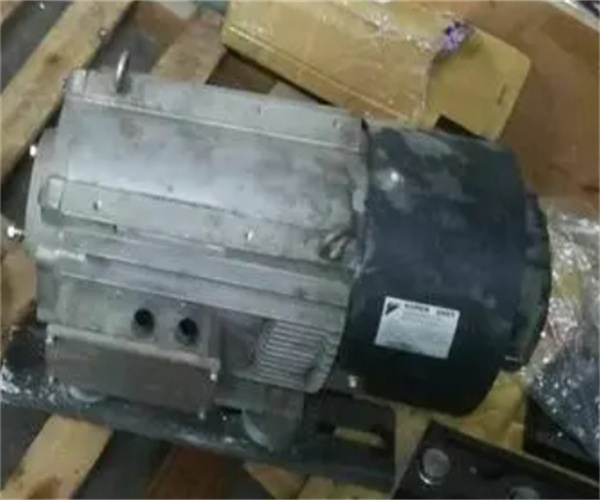

1.1 定子绕组故障
1.1.1 绕组短路故障
绕组短路是导致电机抖动的常见原因之一，主要包括匝间短路、相间短路和对地短路三种情况。匝间短路是指同一绕组内的相邻线圈之间因绝缘层破损而导致的短路；相间短路是指不同相的绕组之间发生短路；对地短路则是指绕组与电机外壳之间的绝缘损坏，导致电流通过外壳接地。
故障原因：绕组短路的主要原因包括：电机长期过载运行，导致绕组温度过高，绝缘层老化变质；电机进水或受潮，使绝缘层受潮失效；绕组绕制过程中绝缘层被刮伤，或在维修过程中操作不当损坏绝缘层；电机内部进入金属异物（如铁屑、铜屑），导致绕组之间短路。
故障诊断：使用万用表测量各相绕组的电阻值，若某相绕组的电阻值明显小于产品手册中的标准值，则可能存在匝间短路；若两相绕组之间的电阻值为零或接近零，则说明存在相间短路。使用兆欧表测量绕组与电机外壳之间的绝缘电阻，若绝缘电阻值小于0.5MΩ（对于低压电机），则表明存在对地短路故障。此外，还可以通过示波器观察电机运行时的电流波形，若电流波形出现明显的畸变，也可能是绕组短路导致的。
维修方法：对于轻微的匝间短路，若短路点位于绕组表面，可以先将电机定子拆下，用酒精清洗短路部位，然后用绝缘纸将短路点隔开，并涂抹绝缘漆进行烘干处理。但这种方法仅适用于临时应急，长期使用仍存在隐患。对于严重的匝间短路、相间短路或对地短路，通常需要重新绕制绕组。具体步骤如下：① 拆除旧绕组：首先记录绕组的绕制参数（如线圈匝数、线径、绕组形式、节距等），然后用加热的方式软化绝缘漆，拆除旧绕组。② 清理定子铁芯：用刮刀和砂纸清理定子铁芯槽内的残留绝缘漆和杂物，确保铁芯槽干净整洁。③ 绕制新绕组：根据记录的绕制参数，选用相同规格的漆包线绕制新绕组，绕制过程中要保证线圈排列整齐，绝缘层完好无损。④ 嵌线与整形：将绕制好的线圈嵌入定子铁芯槽内，并用绝缘纸进行槽绝缘处理，然后对线圈进行整形，确保绕组的尺寸和形状符合要求。⑤ 浸漆与烘干：将嵌好线的定子进行浸漆处理，以提高绕组的绝缘性能和机械强度，然后放入烘干箱中烘干，烘干温度和时间应根据绝缘漆的规格确定。
1.1.2 绕组断路故障
绕组断路是指电机绕组的导线出现断裂，导致电流无法正常通过，从而使电机无法正常运行或出现抖动现象。
故障原因：绕组断路的原因主要有：漆包线质量不合格，存在断线隐患；电机在运行过程中受到剧烈振动，导致绕组引线或线圈接头处断裂；绕组焊接工艺不良，接头处虚焊或脱焊；电机长期过载，绕组导线因过热而烧断。
故障诊断：使用万用表的电阻档测量各相绕组的电阻值，若某相绕组的电阻值为无穷大，则说明该相绕组存在断路故障。进一步排查断路点时，可以分段测量绕组的电阻，逐步缩小故障范围，常见的断路点包括绕组引线与接线端子的连接处、线圈之间的接头处以及绕组的中间部位。
维修方法：若断路点位于绕组引线或接线端子处，可先将接头处的绝缘层剥去，然后用砂纸清理导线表面的氧化层，再进行重新焊接，焊接完成后用绝缘胶带或绝缘漆进行绝缘处理。若断路点位于线圈中间部位，对于小型电机或简单绕组，可以尝试找到断路点后进行焊接修复；但对于大多数情况，尤其是大型电机或复杂绕组，断路故障通常需要重新绕制绕组，维修步骤与绕组短路故障的重新绕制步骤相同。
1.2 转子故障
1.2.1 转子不平衡
转子不平衡是导致电机振动和抖动的重要原因之一，转子不平衡分为静不平衡和动不平衡两种类型。静不平衡是指转子的质心偏离其旋转轴线，在静止状态下会出现偏重现象；动不平衡是指转子在旋转时，由于各质点的离心力不能相互抵消，产生周期性的不平衡力矩。
故障原因：转子不平衡的原因包括：转子铁芯在制造过程中存在铸造缺陷（如气孔、砂眼），导致质量分布不均；转子绕组在嵌线或烘干过程中发生位移，改变了转子的质心位置；转子轴与铁芯的配合间隙过大，运行过程中铁芯发生松动；电机长期运行后，转子上的平衡块脱落或磨损。
故障诊断：转子静不平衡可以通过静平衡试验进行诊断，将转子放在静平衡架上，观察转子是否会自动转动到某一位置，若每次都停留在同一位置，则说明存在静不平衡。动不平衡则需要通过动平衡试验机进行检测，测量转子在旋转过程中产生的振动幅值和相位，从而确定不平衡量的大小和位置。此外，在电机运行时，若振动频率与电机的转速频率一致（即1倍频），则通常是转子不平衡导致的。
维修方法：对于静不平衡故障，可以采用加重法或去重法进行平衡校正。加重法是在转子偏重的相反方向焊接或粘贴平衡块；去重法是在转子偏重的部位通过钻孔或铣削的方式去除部分材料。对于动不平衡故障，需要在动平衡试验机上进行双面平衡校正，即在转子的两个端面上分别添加或去除平衡块，以抵消不平衡力矩。平衡校正完成后，需要重新进行平衡试验，确保转子的不平衡量符合标准要求（通常电机转子的平衡精度等级为G2.5或G6.3）。
1.2.2 转子断条故障
对于鼠笼式异步伺服电机，转子断条是一种常见的故障，断条会导致电机的电磁转矩下降，出现运行不稳、抖动等现象。
故障原因：转子断条的主要原因包括：电机频繁启动、制动或过载运行，导致转子导条承受较大的电磁力和热应力，产生疲劳断裂；转子导条与端环的焊接质量不佳，运行过程中出现脱焊或断裂；电机在制造过程中，转子导条的材质不合格或存在缺陷。
故障诊断：转子断条的诊断方法主要有：① 堵转试验法：将电机转子堵死，在定子绕组上施加低电压，测量各相电流，若某相电流明显偏小或波动较大，则可能存在转子断条。② 感应法：用一个线圈通以交流电，靠近转子表面移动，若线圈的感应电压出现明显的变化，则说明转子导条存在断裂。③ 振动分析法：转子断条会导致电机的振动频率出现2倍频成分，通过振动分析仪测量电机的振动频谱，若发现2倍频振动幅值较大，则可判断存在转子断条故障。
维修方法：转子断条的维修难度较大，对于小型电机，若断条数量较少且位置便于操作，可以采用焊接法进行修复。具体步骤如下：① 拆除电机的端盖和定子，取出转子。② 找到断条位置，用钻孔的方式将断条两端的端环钻透，露出导条端部。③ 选用与导条材质相同的铜条或铝条，插入断条位置，然后用银焊或气焊将其与端环焊接牢固。④ 焊接完成后，清理焊接部位，并用砂纸打磨平整。对于大型电机或断条数量较多的情况，通常需要更换转子总成，以确保电机的性能和可靠性。
1.3 轴承故障
轴承是电机转子的支撑部件，负责承受转子的径向和轴向载荷，保证转子的平稳旋转。轴承出现故障时，会产生振动和噪音，进而导致电机抖动。
故障原因：轴承故障的原因主要包括：润滑不良，轴承内缺乏润滑油或润滑油变质、干涸；安装不当，轴承与轴或轴承座的配合间隙过大或过小，或安装时产生偏斜；电机长期过载运行，轴承承受的载荷超过额定值；轴承本身质量不合格，或使用过程中受到异物侵入（如灰尘、铁屑等）。
故障诊断：轴承故障的诊断可以通过以下方法进行：① 外观检查：拆除电机端盖，观察轴承的外圈、内圈、滚动体和保持架是否有磨损、锈蚀、裂纹、变形等现象，若发现轴承表面出现麻点、剥落或保持架损坏，则说明轴承已失效。② 间隙测量：使用塞尺或百分表测量轴承的径向间隙和轴向间隙，若间隙值超过产品手册中的允许范围，则需要更换轴承。③ 温度检测：在电机运行时，用红外测温仪测量轴承端盖的温度，若温度超过80℃（普通轴承）或100℃（高温轴承），则可能存在轴承故障。④ 振动检测：轴承故障会产生特定频率的振动，例如滚动体故障的振动频率为（1.8~3）倍的转速频率，外圈故障的振动频率为（0.3~0.5）倍的转速频率，通过振动分析仪可以准确判断轴承的故障类型和严重程度。
维修方法：轴承故障的维修通常需要更换新的轴承，具体步骤如下：① 拆除电机的电源接线和端盖，取出转子。② 使用轴承拉马将损坏的轴承从转子轴上拆卸下来，拆卸过程中要注意避免损伤转子轴。③ 清理转子轴上的轴承安装部位，用砂纸去除表面的锈迹和杂物，确保安装面光洁。④ 选用与原轴承型号相同的新轴承，在轴承内圈涂抹适量的润滑油（通常为锂基润滑脂），然后将轴承加热至80~100℃（采用油浴加热或感应加热方式），趁热将轴承套入转子轴的安装位置，确保轴承与轴的配合紧密。⑤ 待轴承冷却后，安装电机端盖和定子，并用扭矩扳手按照规定的力矩紧固端盖螺栓。⑥ 电机组装完成后，用手转动转子，检查转子是否转动灵活，有无卡滞现象。
1.4 编码器故障
编码器是Fuji富士伺服电机的位置反馈元件，用于将电机的转速和位置信号传递给驱动器，驱动器根据编码器信号调整电机的输出转矩和转速。编码器出现故障时，会导致驱动器无法准确获取电机的运行状态，从而引起电机抖动、失步等问题。
故障原因：编码器故障的原因主要包括：编码器内部的光电元件损坏或老化；编码器码盘污染、划伤或碎裂；编码器与电机轴的连接松动，导致码盘与光电元件相对位移；编码器电缆损坏或接触不良；编码器电源电压不稳定或过电压，导致内部电路损坏。
故障诊断：编码器故障的诊断可以通过以下方法进行：① 外观检查：拆除编码器外壳，观察码盘是否有污染、划伤、碎裂等现象，检查编码器内部的线路板是否有虚焊、烧蚀等痕迹。② 信号测量：使用示波器测量编码器的输出信号（如A相、B相差分信号、Z相零位信号），正常情况下，A相和B相信号应为方波，且相位差为90°，Z相信号在电机每转一圈时产生一个脉冲。若信号波形出现畸变、缺失或相位错误，则说明编码器存在故障。③ 连接检查：检查编码器电缆的连接是否牢固，电缆是否有破损、断线等情况，测量编码器电源电压是否在规定范围内（通常为5V或12V）。
维修方法：若编码器码盘表面有轻微污染，可以用无水酒精和无尘布轻轻擦拭干净；若码盘划伤或碎裂，则需要更换编码器码盘。若编码器内部电路损坏或光电元件失效，通常需要更换整个编码器总成。更换编码器时，需要注意以下几点：① 确保新编码器的型号、分辨率、输出信号类型与原编码器一致。② 安装编码器时，要保证编码器与电机轴的同轴度，避免因安装偏斜导致码盘磨损或信号失真。③ 编码器电缆的连接要牢固，屏蔽层要可靠接地，以防止电磁干扰。④ 编码器安装完成后，需要进行零点校准和参数设置，确保编码器信号能够正常传递给驱动器。
第二章 Fuji富士伺服驱动器硬件故障原因与维修
伺服驱动器是伺服系统的控制核心，负责接收上位机的控制信号，根据编码器反馈信号调节电机的电枢电压和电流，从而控制电机的转速和位置。驱动器内部的电源模块、功率模块、控制电路等出现故障时，会导致电机运行异常，出现抖动现象。本节将分析驱动器各部分的硬件故障原因及维修方法。
2.1 电源模块故障
电源模块是驱动器的供电部分，负责将外部交流电源转换为直流电源，为驱动器的控制电路和功率模块提供稳定的供电。电源模块故障会导致驱动器无法正常工作，或输出电压不稳定，从而引起电机抖动。
故障原因：电源模块故障的主要原因包括：外部电源电压波动过大或存在浪涌电压，损坏电源模块内部的整流桥、滤波电容等元件；电源模块长期过载运行，导致元件过热损坏；驱动器内部进水或受潮，导致电源模块短路；电源模块内部的元件质量不合格，使用寿命到期。
故障诊断：电源模块故障的诊断方法如下：① 输入电压检查：用万用表测量驱动器的输入交流电压，确认电压是否在规定范围内（如AC220V±10%或AC380V±10%）。② 直流母线电压检查：断开驱动器电源，等待滤波电容放电完成后，用万用表测量直流母线端子（通常为P、N端子）之间的电压，正常情况下，电压值应为输入交流电压的1.414倍左右（如输入AC220V时，直流母线电压约为311V；输入AC380V时，约为537V）。若直流母线电压为零或明显偏低，则说明电源模块存在故障。③ 元件检查：拆除驱动器外壳，观察电源模块内部的整流桥、滤波电容、熔断器等元件是否有鼓包、漏液、烧蚀等现象，用万用表测量整流桥的二极管是否导通正常，滤波电容的容量是否下降（通常用电容表测量）。
维修方法：电源模块故障的维修通常需要更换损坏的元件或整个电源模块。具体步骤如下：① 确定故障元件：根据故障诊断结果，确定损坏的元件（如整流桥、滤波电容、熔断器等）。② 更换元件：选用与原元件型号、规格相同的新元件，焊接时要注意焊接温度和时间，避免损坏周围的元件。对于滤波电容，更换时要注意电容的极性，确保正负极连接正确。③ 模块更换：若电源模块内部损坏严重，无法修复，则需要更换整个电源模块，更换时要注意模块的安装尺寸和接线方式，确保与原模块一致。④ 测试：维修完成后，接通驱动器电源，测量直流母线电压是否正常，确保电源模块工作稳定。
2.2 功率模块故障
功率模块（如IGBT模块或IPM模块）是驱动器的核心执行元件，负责将直流母线电压转换为三相交流电压，驱动伺服电机运行。功率模块故障会导致电机输出电压不平衡，从而引起电机抖动、过流等故障。
故障原因：功率模块故障的原因主要包括：电机过载或堵转，导致功率模块承受过大的电流，产生过热损坏；驱动器输出端短路（如电机绕组短路、电缆短路），导致功率模块过流损坏；功率模块的驱动电路故障，导致IGBT管误导通或关断；功率模块本身的质量问题，或长期高温运行导致老化失效。
故障诊断：功率模块故障的诊断方法如下：① 驱动器报警检查：若驱动器显示过流、过载、模块故障等报警信息，则可能是功率模块故障导致的。② 静态电阻测量：断开驱动器电源，拆除电机电缆，用万用表的二极管档测量功率模块输出端（U、V、W端子）与直流母线端子（P、N端子）之间的电阻值。正常情况下，U、V、W端子与P端子之间的正向电阻值应相近，反向电阻值为无穷大；U、V、W端子与N端子之间的电阻值也应相近，反向电阻值为无穷大。若某一相的电阻值为零或明显偏小，则说明该相的功率模块存在故障。③ 驱动电路检查：测量功率模块驱动电路的输出电压，判断驱动电路是否正常为功率模块提供驱动信号。
维修方法：功率模块故障通常需要更换新的功率模块，具体步骤如下：① 拆除故障模块：断开驱动器电源，放电完成后，拆除与功率模块连接的电缆和控制线，然后用螺丝刀卸下功率模块的固定螺栓，将故障模块从驱动器上取下。② 清理安装面：用酒精清理功率模块的安装面，去除残留的导热硅脂。③ 安装新模块：在新功率模块的安装面涂抹适量的导热硅脂，然后将其安装到驱动器上，紧固固定螺栓，确保模块与散热片紧密接触。④ 接线：按照原接线方式连接模块的电缆和控制线，确保接线牢固、正确。⑤ 测试：维修完成后，进行驱动器的空载测试，观察驱动器是否正常工作，有无报警信息，测量电机的三相输出电压是否平衡。
2.3 控制电路故障
控制电路包括CPU、FPGA、运算放大器、光耦等元件，负责处理上位机控制信号和编码器反馈信号，生成功率模块的驱动信号。控制电路故障会导致驱动器的控制逻辑混乱，从而引起电机抖动。
故障原因：控制电路故障的原因主要包括：电磁干扰导致控制电路信号失真；控制电路的供电电压不稳定；元件老化或焊接不良；驱动器内部进水、受潮或灰尘过多，导致电路短路或断路。
故障诊断：控制电路故障的诊断较为复杂，需要使用示波器、逻辑分析仪等专业设备。具体方法如下：① 供电检查：测量控制电路各部分的供电电压（如CPU的5V供电、运算放大器的±15V供电），确保电压稳定在规定范围内。② 信号检查：用示波器观察CPU的输入输出信号、编码器反馈信号、功率模块驱动信号等，判断信号波形是否正常。例如，若编码器反馈信号出现丢失或畸变，可能是控制电路中的信号处理芯片故障；若功率模块驱动信号的占空比异常，则可能是PWM生成电路故障。③ 元件检查：观察控制电路的元件是否有鼓包、烧蚀、虚焊等现象，用万用表测量运算放大器、光耦等元件的引脚电阻，判断元件是否正常。
维修方法：控制电路故障的维修需要具备较强的电子电路知识和焊接技能。具体步骤如下：① 确定故障元件：根据信号测量和元件检查结果，确定损坏的元件（如运算放大器、光耦、CPU、FPGA等）。② 更换元件：对于损坏的集成电路，需要使用热风枪或电烙铁将其从电路板上卸下，然后焊接新的元件，焊接时要注意元件的引脚顺序和焊接温度，避免损坏电路板。③ 电路修复：若存在电路断路或短路故障，需要用导线或绝缘材料进行修复，确保电路连接正常。④ 测试：维修完成后，接通驱动器电源，进行功能测试，检查驱动器的各项参数设置是否正常，电机运行是否平稳。
第三章 连接系统与外部设备故障原因与维修
伺服电机与驱动器之间、电机与负载之间的连接系统，以及外部设备（如上位机、电源等）出现故障时，也会导致电机抖动。本节将分析这些部分的故障原因及维修方法。
3.1 电机与驱动器连接电缆故障
电机与驱动器之间的连接电缆包括动力电缆（连接U、V、W端子）和编码器电缆，电缆故障会导致电机供电不平衡或编码器信号传输异常，从而引起电机抖动。
故障原因：电缆故障的原因主要包括：电缆长期弯曲、拖拽，导致内部导线断裂或绝缘层破损；电缆接头处松动或氧化，导致接触不良；电缆受到电磁干扰，影响信号传输；电缆选型不当，截面积过小，导致电流过大发热损坏。
故障诊断：电缆故障的诊断方法如下：① 外观检查：检查电缆的外观是否有破损、老化、扭曲等现象，检查电缆接头处是否有松动、氧化、烧蚀等痕迹。② 导通性检查：用万用表的电阻档测量动力电缆各相导线的导通性，若某相导线的电阻值为无穷大，则说明导线断裂；测量编码器电缆各芯线的导通性，确保芯线之间无短路，与屏蔽层之间无断路。③ 绝缘电阻检查：用兆欧表测量动力电缆和编码器电缆的绝缘电阻，确保绝缘电阻值符合要求（通常动力电缆绝缘电阻应大于1MΩ，编码器电缆绝缘电阻应大于0.5MΩ）。
维修方法：若电缆接头处松动或氧化，可先断开电源，拆除电缆接头，用砂纸清理接头处的氧化层，然后重新连接并紧固接头。若电缆内部导线断裂或绝缘层破损，对于较短的电缆，可以剪断损坏部分，重新制作接头；对于较长的电缆或损坏严重的情况，应更换新的电缆。更换电缆时，要注意电缆的截面积、绝缘等级、屏蔽性能等参数应与原电缆一致，编码器电缆还应选用屏蔽双绞线，以减少电磁干扰。电缆敷设时，应避免与强电电缆平行敷设，远离变频器、电焊机等强干扰设备，确保电缆固定牢固，避免过度弯曲。
3.2 联轴器故障
联轴器用于连接伺服电机和负载，传递转矩和运动。联轴器故障会导致电机的动力无法平稳传递给负载，从而引起电机抖动。
故障原因：联轴器故障的原因主要包括：联轴器安装时同轴度偏差过大，导致运行时产生附加力矩；联轴器的弹性元件（如橡胶垫、弹性套等）老化、磨损或损坏；联轴器的螺栓松动或断裂；联轴器与电机轴或负载轴的配合间隙过大，导致打滑。
故障诊断：联轴器故障的诊断方法如下：① 外观检查：观察联轴器的外观是否有裂纹、变形、弹性元件损坏等现象，检查螺栓是否松动或断裂。② 同轴度测量：使用百分表或千分表测量电机轴与负载轴的同轴度，包括径向偏差和角偏差，确保同轴度符合要求（通常径向偏差应小于0.1mm，角偏差应小于0.1°/m）。③ 运行检查：在电机运行时，观察联轴器是否有明显的振动、异响，用手触摸联轴器外壳，感受振动幅度是否正常。
维修方法：若联轴器螺栓松动，应使用扭矩扳手按照规定的力矩重新紧固螺栓。若弹性元件损坏，应更换相同型号的弹性元件。若联轴器安装同轴度偏差过大，应重新调整电机或负载的安装位置，确保电机轴与负载轴的同轴度符合要求。调整同轴度的步骤如下：① 松开电机的固定螺栓，将百分表固定在负载轴上，使百分表的测头接触电机轴的外圆表面。② 转动电机轴，测量径向偏差，根据偏差方向调整电机的左右位置，直至径向偏差符合要求。③ 再将百分表固定在电机轴的端面上，测量角偏差，根据偏差方向调整电机的前后位置，直至角偏差符合要求。④ 调整完成后，紧固电机的固定螺栓，并再次测量同轴度，确保调整合格。若联轴器本身损坏或配合间隙过大，则需要更换新的联轴器。
3.3 外部电源故障
外部电源电压不稳定或存在谐波干扰，会影响伺服驱动器的正常工作，导致电机抖动。
故障原因：外部电源故障的原因主要包括：电网电压波动过大（如电压过低、过高或电压跌落）；电网中存在大量的非线性负载（如变频器、电焊机等），产生谐波电流，导致电源电压畸变；电源线路过长或截面积过小，导致线路压降过大；电源缺相或三相电压不平衡。
故障诊断：外部电源故障的诊断方法如下：① 电压测量：用万用表或电能质量分析仪测量电源的三相电压、电压波动范围和电压畸变率，正常情况下，三相电压不平衡度应小于5%，电压畸变率应小于5%。② 谐波分析：使用谐波分析仪测量电网中的谐波含量，特别是3次、5次、7次谐波，若谐波含量超过***标准，则说明存在谐波干扰。
维修方法：若电网电压波动过大，应在驱动器输入端安装交流稳压器或UPS电源，确保输入电压稳定在规定范围内。若存在谐波干扰，应在驱动器输入端安装谐波滤波器或电抗器，抑制谐波电流。若电源缺相或三相电压不平衡，应检查电源线路，排除线路故障，确保三相电源正常供电。此外，还应合理布置电源线路，避免与其他强干扰线路共用电缆沟或桥架，减少电磁干扰。
