山特UPS电源不能开机故障维修基础解析：山特UPS电源作为保障电力稳定的关键设备，广泛应用于计算机机房、数据中心、工业控制系统等重要场景。当UPS电源出现不能开机的故障时，可能导致后端负载设备断电停运，造成数据丢失、生产中断等严重后果。本文将系统梳理山特UPS电源不能开机的常见硬件故障原因，结合专业维修经验提供详细的排查与维修方法，同时强调维修过程中的安全规范与注意事项，为技术人员及设备维护人员提供全面的参考依据。

***章 山特UPS电源开机原理与故障分类

1.1 开机工作原理

1.2 故障分类

第二章 常见硬件故障原因分析

2.1 电源输入部分故障

• 市电输入接口接触不良：UPS电源的市电输入插座或插头因长期插拔、氧化腐蚀等原因，可能出现接触松动或接触电阻过大。当接入市电时，电流无法正常传输，UPS内部电路无法获得供电，导致不能开机。这种故障在频繁移动或环境潮湿的场景中较为常见。
• 输入空气开关跳闸或损坏：UPS电源输入端通常配备空气开关（断路器），用于过流、过载保护。当市电电压突然过高、负载短路或UPS内部出现短路故障时，空气开关会自动跳闸；若空气开关本身老化、脱扣机构失效，也可能出现无法闭合或闭合后无电流输出的情况，导致UPS无法开机。
• 整流桥损坏：整流桥由多个二极管组成，负责将市电交流电转换为直流电。若整流桥中的二极管因过压、过流或长期高温运行而击穿损坏，市电无法转换为直流电压，UPS内部蓄电池无法充电，同时逆变电路也无法获得直流输入，进而不能开机。整流桥损坏时，常伴随二极管发烫、外壳破裂等现象。
• EMC滤波电路故障：EMC（电磁兼容）滤波电路用于抑制电网中的电磁干扰，保护UPS内部电路。该电路中的滤波电容、共模电感等元件若出现击穿、烧毁或虚焊，会导致输入电路断路或短路，UPS无法正常获取市电，表现为不能开机。此类故障可能由电网电压波动过大或元件质量问题引起。

2.2 蓄电池组故障

• 蓄电池容量衰减或失效：蓄电池具有一定的使用寿命（通常为3-5年），长期充放电循环后，极板会出现硫化、极化现象，电解液浓度降低，导致容量大幅衰减。当蓄电池容量衰减至额定容量的30%以下时，其输出电压无法满足UPS开机所需的***低电压要求，按下开机键后无任何反应。此外，若蓄电池长期处于过充、过放或高温环境中，会加速老化失效。
• 蓄电池接线松动或氧化：蓄电池组通常由多节电池串联组成，各电池之间通过连接条连接。在长期使用过程中，连接条的螺丝可能因振动而松动，或因环境潮湿导致接线端子氧化腐蚀，形成接触电阻。接触不良会导致蓄电池组输出电压下降、电流传输受阻，UPS检测到蓄电池电压异常后拒绝开机，或开机后立即关机。
• 蓄电池漏液或鼓包：若蓄电池外壳破裂、密封胶老化或充电电压过高，会导致电解液泄漏。漏液不仅会腐蚀接线端子和周边电路，还会使电池容量迅速下降；而蓄电池鼓包则是由于内部压力过大导致，通常由过充、高温或电池质量缺陷引起，鼓包后的电池已完全失效，无法提供电力，导致UPS不能开机。
• 蓄电池组单节电池损坏：在串联的蓄电池组中，若其中一节电池损坏（如内部断路、短路），会导致整个电池组的输出电压下降或无输出。例如，山特C1KUPS电源通常配备3节12V蓄电池串联组成36V电池组，若其中一节电池损坏，电池组总电压可能降至24V以下，低于UPS开机所需的***低电压，从而无法开机。

2.3 控制电路故障

• CPU主板故障：CPU主板是控制电路的核心，集成了微处理器、存储器、接口电路等。若主板上的微处理器芯片损坏、电容鼓包、线路虚焊或芯片引脚氧化，会导致主板无法正常工作。此时，UPS无法检测市电和蓄电池参数，按下开机键后无任何响应，或面板指示灯乱闪但无法启动逆变电路。CPU主板故障多由电压波动、静电放电或长期高温运行引起。
• 开机按键损坏或接触不良：开机按键是人机交互的关键部件，通过按压触发开机信号。若按键内部的触点氧化、弹簧失效或按键与主板的连接线松动，会导致开机信号无法传递至CPU主板。表现为按下开机键后，UPS无任何反应，但其他部件可能正常。这种故障在使用频率较高的UPS中较为常见。
• 指示灯板或显示面板故障：指示灯板用于显示UPS的工作状态（如市电正常、电池供电、故障等），部分UPS还配备LCD显示面板。若指示灯板与主板的连接线松动、虚焊，或面板上的驱动芯片损坏，可能导致CPU主板无法正常获取状态反馈信号，进而拒绝开机。此外，显示面板故障可能伴随指示灯不亮或显示乱码的现象。
• 电压检测电路故障：电压检测电路用于检测市电电压、蓄电池电压和逆变输出电压，并将检测信号传输至CPU。若检测电路中的电阻、电容或运算放大器损坏，会导致检测信号失真或无输出。CPU接收到错误的电压信号后，可能判断为硬件故障，从而禁止开机。例如，蓄电池电压检测电路故障时，即使蓄电池正常，CPU也可能误判为电池电压过低而拒绝启动。

2.4 逆变电路故障

• 逆变模块损坏：逆变模块（如IGBT、MOSFET）是逆变电路的核心元件，承担着高频开关转换的任务。若逆变模块因过流、过压、驱动电路故障或散热不良而击穿损坏，会导致逆变电路短路或断路。此时，UPS开机时可能出现跳闸、熔断丝烧毁等现象，或按下开机键后无交流输出。逆变模块损坏是较为严重的故障，通常需要更换整个模块。
• 驱动电路故障：驱动电路为逆变模块提供开关控制信号，使其按照特定频率和占空比工作。驱动电路中的驱动芯片、光耦、电阻、电容等元件若出现损坏，会导致驱动信号异常或无输出。逆变模块无法正常开关，进而不能完成逆变过程，UPS表现为不能开机或开机后无输出。驱动电路故障常与逆变模块损坏同时发生，需同时排查。
• 逆变输出滤波电容损坏：逆变输出端通常配备滤波电容，用于平滑逆变输出的交流电波形，降低谐波含量。若滤波电容因过压、过流或长期高温而鼓包、击穿，会导致逆变输出电压不稳定或短路。CPU检测到输出异常后，会禁止UPS开机，或开机后立即保护关机。

2.5 其他辅助部件故障

• 散热风扇故障：UPS电源内部的功率元件（如整流桥、逆变模块）在工作时会产生大量热量，散热风扇负责将热量排出，维持设备正常工作温度。若风扇因轴承磨损、电机烧毁或灰尘堵塞而无法转动，会导致内部元件温度迅速升高。当温度超过CPU设定的保护阈值时，UPS会启动过热保护，拒绝开机或开机后立即关机。
• 温度传感器故障：温度传感器用于检测UPS内部温度，并将温度信号传输至CPU。若传感器损坏或与主板的连接线松动，会导致CPU接收到错误的温度信号（如误判为温度过高），从而启动过热保护，禁止开机。温度传感器故障通常表现为UPS在常温下仍显示过热故障。
• 熔断丝烧毁：UPS内部设有多个熔断丝（保险丝），分别用于保护输入电路、输出电路、控制电路等。当电路中出现短路、过流故障时，熔断丝会熔断以保护其他元件。若熔断丝烧毁，对应的电路会断路，UPS无法正常工作，表现为不能开机。熔断丝烧毁通常是其他故障的伴随现象，需先排查导致熔断的根本原因。

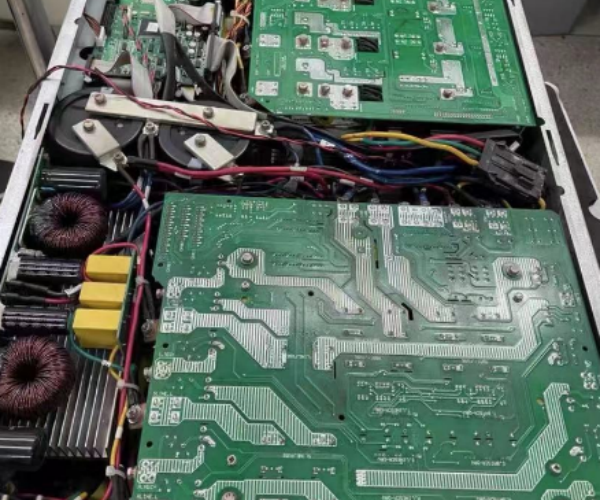

第三章 硬件故障维修方法与步骤

3.1 维修前准备与安全规范

• 准备工具与设备：需准备万用表（用于测量电压、电阻、电流）、示波器（用于检测波形信号）、螺丝刀套装（十字、一字）、剥线钳、电烙铁、焊锡丝、绝缘手套、绝缘垫、替换用零部件（如蓄电池、逆变模块、电容等）。
• 安全规范：维修前必须断开UPS的市电输入和蓄电池连接，确保设备完全断电；佩戴绝缘手套，站在绝缘垫上进行操作；禁止在潮湿、易燃易爆的环境中维修；对电容等储能元件，需先进行放电处理，避免残留电荷触电；维修过程中禁止用手直接触摸裸露的电路元件。

3.2 电源输入部分故障维修

1. 检查市电输入接口：断开UPS市电输入，用万用表测量输入插座的电压是否正常（220V±10%）；检查UPS输入插头和插座是否有氧化、松动现象，若有，用细砂纸打磨氧化部分，重新插拔并紧固；若插座损坏，更换同规格的电源插座。
2. 检查输入空气开关：观察空气开关是否处于跳闸状态，若跳闸，尝试合闸；若合闸后立即跳闸，说明电路存在短路或过载故障，需进一步排查；若空气开关无法合闸或合闸后无电流输出，用万用表测量开关两端的通断情况，若不通，更换同规格的空气开关（注意电流等级和极数匹配）。
3. 检查整流桥：断开市电和蓄电池连接，拆下整流桥组件，用万用表的二极管档测量整流桥中每个二极管的正向导通电压和反向截止情况。正常情况下，正向导通电压约为0.7V，反向截止时电阻无穷大；若测量结果为短路（电阻为0）或断路（电阻无穷大），说明二极管损坏，更换同型号的整流桥。
4. 检查EMC滤波电路：拆下EMC滤波板，检查滤波电容是否鼓包、漏液，共模电感是否烧毁、脱焊；用万用表测量电容的容量和电感的通断情况，若元件损坏，更换同规格的滤波电容或共模电感，并重焊虚焊点。

3.3 蓄电池组故障维修

1. 测量蓄电池组总电压：断开蓄电池与UPS的连接，用万用表的直流电压档测量电池组的总电压。例如，山特C2KUPS电池组总电压应为48V（4节12V电池串联），若总电压低于额定电压的80%（如低于38.4V），说明电池组容量衰减或存在损坏电池。
2. 检测单节电池电压：将电池组拆开，逐一测量每节电池的电压，正常单节12V电池电压应为12.0-12.7V（浮充状态）。若某节电池电压低于10.5V，说明该电池已损坏，需更换同型号、同容量的蓄电池；更换后，需对新电池组进行均衡充电，确保各电池电压一致。
3. 检查蓄电池接线：检查电池连接条的螺丝是否松动，接线端子是否氧化。若松动，用螺丝刀紧固螺丝；若氧化，用细砂纸打磨端子表面，涂抹导电膏后重新连接；若连接条损坏，更换同规格的铜质连接条。
4. 处理漏液或鼓包电池：若发现蓄电池漏液，立即将漏液电池移除，用碱性清洁剂（如小苏打溶液）清洗被腐蚀的电路和外壳，更换漏液电池；若电池鼓包，直接更换鼓包电池，禁止继续使用鼓包电池，以免发生爆炸。

3.4 控制电路故障维修

1. 检查开机按键：断开UPS电源，用万用表的通断档测量开机按键按下和弹起时的通断情况。按下时应导通（电阻为0），弹起时应断开（电阻无穷大）；若按键接触不良，更换同规格的按键；若按键与主板连接线松动，重新插拔并紧固。
2. 检查CPU主板：拆下CPU主板，观察主板上的电容是否鼓包、漏液，芯片是否烧毁、脱焊；用万用表测量主板上的电源电压（如5V、12V）是否正常，若电压异常，检查电源模块是否损坏；若芯片损坏，更换同型号的芯片（需专业焊接设备和技术）；若主板线路虚焊，用电烙铁重新焊接虚焊点。
3. 检查指示灯板与显示面板：断开指示灯板与主板的连接，用万用表测量连接线的通断情况，若断路，更换连接线；检查面板上的驱动芯片，用示波器测量芯片的输入输出信号，若信号异常，更换驱动芯片；若显示面板损坏，更换同型号的显示面板。
4. 检查电压检测电路：用万用表测量电压检测电路中的电阻、电容是否正常，运算放大器的输出电压是否与输入电压成比例；若元件损坏，更换同规格的电阻、电容或运算放大器；调整检测电路中的电位器，确保检测信号准确。

3.5 逆变电路故障维修

1. 检查逆变模块：断开UPS电源，拆下逆变模块，用万用表的二极管档测量模块的输入输出端之间的通断情况。以IGBT模块为例，正常情况下，集电极与发射极之间正向导通电压约为0.7V，反向截止；若测量结果为短路或断路，说明模块损坏，更换同型号的逆变模块（注意模块的功率等级和引脚定义）。
2. 检查驱动电路：用示波器测量驱动电路中驱动芯片的输出波形，正常应为高频方波；若波形异常或无输出，检查驱动芯片、光耦、电阻、电容等元件，更换损坏的元件；检查驱动电路的电源电压是否正常（如15V），若电压异常，修复电源模块。
3. 检查逆变输出滤波电容：拆下输出滤波电容，用万用表测量电容的容量和漏电阻，若容量低于额定值的80%或漏电阻过小，说明电容损坏，更换同规格的滤波电容（注意电容的耐压值和容量）。

3.6 其他辅助部件故障维修

1. 检查散热风扇：接通UPS市电输入（不接负载），观察风扇是否转动；若不转动，断开电源，用万用表测量风扇电机的电阻，若电阻无穷大，说明电机烧毁，更换同规格的散热风扇；若风扇被灰尘堵塞，清理风扇和散热孔中的灰尘。
2. 检查温度传感器：用万用表测量温度传感器的电阻值，根据传感器的型号查询对应的电阻-温度曲线，判断电阻值是否与环境温度匹配；若不匹配，更换同型号的温度传感器；检查传感器与主板的连接线是否松动，重新插拔并紧固。
3. 检查熔断丝：观察熔断丝是否烧毁（玻璃外壳熔断丝可直接观察，陶瓷外壳需用万用表测量）；若烧毁，更换同规格的熔断丝（注意电流等级和熔断特性），并排查导致熔断的根本原因（如短路、过流），避免再次烧毁。
4.

第四章 总结
