欧姆龙变频器GF报警故障维修一键搞定

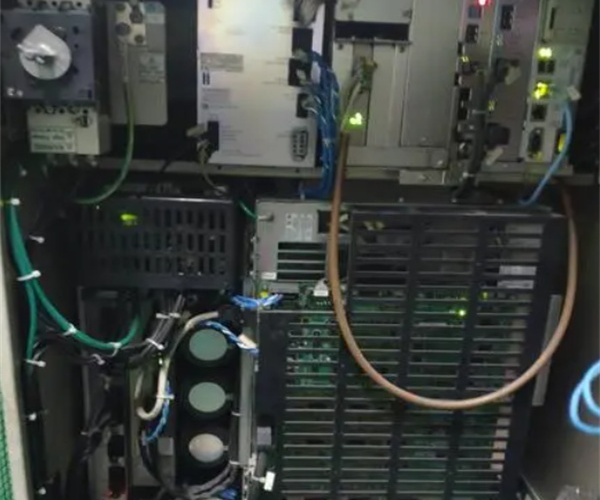

欧姆龙变频器GF报警故障维修一键搞定：在工业自动化控制系统中，变频器作为实现电机调速与节能的核心设备，其稳定运行直接关系到整条生产线的效率与安全。欧姆龙变频器凭借其高可靠性、卓越的控制性能，在机械制造、化工、冶金、纺织等众多领域得到广泛应用。然而，在长期运行过程中，受环境因素、使用工况、元器件老化等影响，变频器难免会出现各类故障报警，其中GF报警（接地故障）是较为常见且需要重点关注的硬件故障类型之一。GF报警不仅可能导致变频器停机，影响生产进度，若处理不当还可能引发设备损坏甚至安全事故。
二、欧姆龙变频器GF报警硬件故障原因分析
欧姆龙变频器GF报警的硬件故障原因复杂多样，涉及变频器内部元器件、外部电机、电缆线路及周边环境等多个方面。以下将从变频器内部硬件故障和外部回路硬件故障两大维度，对GF报警的常见硬件故障原因进行详细分析。
（一）变频器内部硬件故障原因
变频器内部结构复杂，包含功率模块、驱动电路、采样电路、电容、电阻等众多元器件，任何一个元器件出现故障都可能导致GF报警。
1. 功率模块损坏
功率模块（如IGBT模块）是变频器的核心部件，负责将直流电压逆变为交流电压输出。当功率模块内部出现击穿、短路或绝缘损坏时，会导致变频器输出端与直流母线或接地端之间形成通路，从而触发GF报警。功率模块损坏的常见原因包括：
- 过电压冲击：电网电压波动过大、雷击或变频器内部过电压保护失效，导致过高的电压加在功率模块上，造成模块绝缘击穿。
- 过电流损坏：负载突然过载、电机堵转或外部短路，使流过功率模块的电流超过其额定值，导致模块发热损坏。
- 散热不良：变频器散热风扇故障、散热片积尘过多或环境温度过高，导致功率模块温度升高，长期高温运行会加速模块老化，***终引发损坏。
- 器件老化：功率模块存在一定的使用寿命，长期运行后其内部半导体材料会逐渐老化，性能下降，***终出现故障。
2. 直流母线电容故障
直流母线电容（电解电容）的主要作用是滤波、储能，维持直流母线电压的稳定。当直流母线电容出现漏液、鼓包、容量衰减或绝缘电阻下降时，会导致直流母线电压波动，进而影响功率模块的正常工作，可能引发GF报警。电容故障的原因主要有：
- 环境温度过高：电解电容的寿命与环境温度密切相关，环境温度每升高10℃，电容寿命约缩短一半。若变频器工作环境温度过高，会加速电容老化。
- 电压波动：电网电压频繁波动或变频器内部整流电路故障，导致电容长期承受过高或不稳定的电压，缩短其使用寿命。
- 纹波电流过大：整流电路输出的纹波电流过大，或功率模块开关频率异常，会使电容发热加剧，导致电容损坏。
3. 接地故障检测电路异常
欧姆龙变频器通常通过电流互感器或分流电阻对输出电流进行采样，以检测是否存在接地故障。当接地故障检测电路中的电流互感器、采样电阻、运算放大器等元器件出现损坏或参数漂移时，会导致检测电路误判，即使实际不存在接地故障，也可能触发GF报警。常见的故障原因包括：
- 电流互感器损坏：电流互感器内部线圈短路、开路或铁芯饱和，导致采样电流不准确。
- 采样电阻变质：采样电阻长期使用后出现阻值漂移或烧毁，影响电流采样精度。
- 运算放大器故障：运算放大器损坏或性能下降，导致采样信号无法正常放大、处理，进而引发误报警。
4. 驱动电路故障
驱动电路负责为功率模块提供触发信号，控制功率模块的导通与关断。当驱动电路中的光耦、驱动芯片、电阻、电容等元器件出现故障时，会导致功率模块触发信号异常，可能使功率模块误导通或关断，从而引发输出侧接地故障报警。驱动电路故障的原因主要有：
- 光耦老化或损坏：光耦长期工作在高温环境下，容易出现老化或击穿，导致信号传输中断或失真。
- 驱动芯片损坏：驱动芯片供电电压异常或受到干扰，可能导致芯片损坏，无法正常输出驱动信号。
- 驱动电路电阻、电容故障：驱动电路中的限流电阻、滤波电容等元器件损坏，会影响驱动信号的质量。
（二）外部回路硬件故障原因
变频器外部回路包括电机、输出电缆、接线端子、负载设备等，这些部分出现故障也是导致GF报警的重要原因。
1. 电机故障
电机是变频器的主要负载，电机绕组绝缘损坏是引发GF报警的***常见原因之一。当电机绕组与电机外壳之间的绝缘电阻下降到一定程度时，电流会通过外壳流入大地，形成接地故障。电机故障的常见原因包括：
- 绕组绝缘老化：电机长期运行在高温、潮湿或粉尘环境中，绕组绝缘材料会逐渐老化、变质，绝缘性能下降。
- 绕组短路烧损：电机过载、堵转或电源电压过高，导致绕组电流过大，温度急剧升高，造成绕组绝缘烧损，进而出现接地故障。
- 电机进水或受潮：电机密封不良，雨水、冷却液或潮湿空气进入电机内部，导致绕组绝缘受潮，绝缘电阻下降。
- 机械损伤：电机轴承损坏、转子扫膛等机械故障，可能导致绕组导线被刮破，出现绝缘损坏。
2. 输出电缆故障
变频器与电机之间的输出电缆出现故障也会导致GF报警。电缆故障的原因主要有：
- 电缆绝缘损坏：电缆敷设过程中受到机械损伤（如挤压、划伤）、长期浸泡在油污或腐蚀性液体中，或电缆老化，导致绝缘层破损，芯线与大地或电缆屏蔽层接触，形成接地故障。
- 电缆接头松动或氧化：电缆接头处连接不牢固，长期运行后出现松动或氧化，导致接触电阻增大，发热严重，可能引发绝缘损坏；此外，接头处进水或受潮也会导致接地故障。
- 电缆选型不当：选用的电缆截面积过小，长期满负荷运行时电缆发热严重，加速绝缘老化；或电缆绝缘等级不符合要求，无法承受变频器输出的电压。
3. 接线端子故障
变频器输出端子、电机接线端子出现故障也可能导致GF报警。常见的故障原因包括：
- 端子松动或氧化：接线端子长期使用后，螺丝可能出现松动，或端子表面氧化，导致接触不良，电流通过不良接触点产生电弧，烧毁端子绝缘，引发接地故障。
- 端子绝缘损坏：端子受到外力撞击、高温烘烤或化学腐蚀，导致绝缘材料损坏，端子与变频器外壳或接地端接触，形成接地故障。
4. 负载设备故障
若变频器驱动的负载设备（如水泵、风机、搅拌机等）内部出现故障，也可能导致GF报警。例如，水泵叶轮卡死导致电机堵转，进而引发过电流，损坏电机绕组；风机轴承损坏导致电机振动过大，造成绕组绝缘破损等。此外，负载设备的外壳接地不良或与其他接地体短路，也可能间接引发变频器GF报警。
5. 外部环境因素
外部环境因素虽然不直接属于硬件故障，但会加速硬件老化或导致硬件损坏，从而引发GF报警。常见的环境因素包括：
- 湿度超标：环境湿度过高，会导致变频器内部元器件和外部电缆、电机绕组受潮，绝缘电阻下降，引发接地故障。
- 粉尘过多：大量粉尘堆积在变频器散热片、电机绕组和电缆接头上，会影响散热，加速绝缘老化；同时，粉尘中的导电颗粒可能导致元器件之间或电缆芯线之间短路，引发接地故障。
- 腐蚀性气体：在化工、冶金等行业，环境中可能存在腐蚀性气体（如酸雾、碱雾），这些气体会腐蚀变频器内部元器件和外部电缆的绝缘层，导致绝缘损坏。
- 振动过大：设备运行过程中产生的剧烈振动，会导致变频器内部接线松动、元器件脱落，或外部电缆接头松动，引发接地故障。
三、欧姆龙变频器GF报警硬件故障维修方法与步骤
针对欧姆龙变频器GF报警硬件故障，维修人员应遵循“先外部后内部、先简单后复杂、先直观后仪器”的原则，逐步排查故障点，确保维修工作安全、高效进行。以下是详细的维修方法与步骤。
（一）维修前的准备工作
在进行维修操作前，必须做好充分的准备工作，以保障维修人员的人身安全和设备安全。
- 切断电源并放电：将变频器的输入电源开关断开，并拔掉电源插头，确保变频器完全断电。由于变频器直流母线电容中会储存一定的电能，断电后需等待5-10分钟，或使用专用放电工具对电容进行放电，待电容电压降至安全范围（通常低于36V）后再进行后续操作。
- 准备维修工具与仪器：准备好万用表、绝缘电阻测试仪（兆欧表）、示波器、螺丝刀、扳手、电烙铁、热风枪等维修工具和仪器，并确保工具仪器性能完好、计量合格。
- 查阅技术资料：查阅欧姆龙变频器的用户手册、电路图和故障代码表，了解变频器的内部结构、电气参数和GF报警的相关说明，为故障排查提供理论依据。
- 做好安全防护：维修人员应穿戴好绝缘手套、绝缘鞋等安全防护用品，避免在潮湿、粉尘多的环境中进行维修操作。
（二）外部回路故障排查
由于外部回路故障是GF报警的常见原因，且排查难度相对较低，因此应首先对外部回路进行排查。
1. 电机故障排查
（1）外观检查：检查电机外壳是否有破损、变形，散热风扇是否正常运转，电机接线盒是否进水、受潮或有粉尘堆积。
（2）绝缘电阻测试：使用绝缘电阻测试仪（兆欧表）测量电机绕组与电机外壳之间的绝缘电阻。测量时，将兆欧表的一端接电机绕组引出线，另一端接电机外壳，摇测转速保持在120r/min，持续1分钟。对于额定电压为380V的电机，绝缘电阻应不低于0.5MΩ；若绝缘电阻低于0.5MΩ，则说明电机绕组绝缘损坏，存在接地故障。
（3）绕组电阻测试：使用万用表的电阻档测量电机三相绕组之间的电阻值，正常情况下三相绕组电阻值应基本相等，偏差不应超过5%。若某一相绕组电阻值为零或远小于其他两相，则说明该相绕组存在短路故障，可能导致接地。
（4）拆解检查：若外观检查和电气测试无法确定故障点，可将电机拆解，检查绕组是否有烧损、变色、受潮等现象，轴承是否损坏，转子是否扫膛。
针对电机故障的维修方法：若电机绕组绝缘轻微受潮，可将电机烘干处理；若绕组绝缘损坏或短路，需重新绕制绕组或更换电机；若轴承损坏，应更换新的轴承。
2. 输出电缆故障排查
（1）外观检查：检查输出电缆的外观是否有破损、划伤、老化现象，电缆外皮是否有油污、腐蚀痕迹，电缆接头处是否松动、氧化或进水。
（2）绝缘电阻测试：断开变频器与电机之间的电缆连接，使用绝缘电阻测试仪测量电缆芯线与电缆屏蔽层或大地之间的绝缘电阻，绝缘电阻应不低于0.5MΩ。若绝缘电阻过低，则说明电缆绝缘层破损，存在接地故障。
（3）导通性测试：使用万用表的通断档测量电缆芯线的导通性，检查电缆是否存在开路故障；同时，测量不同芯线之间的绝缘电阻，检查是否存在芯线之间的短路故障。
针对电缆故障的维修方法：若电缆绝缘层轻微破损，可使用绝缘胶带进行包扎修复；若破损严重或绝缘电阻过低，应更换新的电缆；若电缆接头松动或氧化，应重新紧固接头或更换接线端子，并对端子进行除锈处理。
3. 接线端子故障排查
（1）外观检查：检查变频器输出端子和电机接线端子是否有烧损、变形、氧化现象，螺丝是否松动，端子之间是否有异物短路。
（2）导通性测试：使用万用表的通断档测量端子与电缆芯线之间的导通性，确保连接良好；测量端子与变频器外壳之间的绝缘电阻，检查是否存在接地故障。
针对端子故障的维修方法：若端子轻微氧化，可使用砂纸或除锈剂进行除锈处理；若端子烧损、变形，应更换新的端子；若螺丝松动，应重新紧固螺丝，并涂抹防锈剂。
4. 负载设备故障排查
（1）运行状态检查：将变频器与电机断开，单独检查负载设备的运行状态。例如，对于水泵，检查叶轮是否卡死、泵体是否漏水；对于风机，检查风叶是否损坏、风道是否堵塞。
（2）负载阻力测试：手动转动负载设备的转轴，感受转动是否顺畅，是否存在卡滞、阻力过大等现象。若负载阻力过大，会导致电机过载，可能引发接地故障。
针对负载设备故障的维修方法：根据负载设备的具体故障情况进行维修，如清理水泵叶轮杂物、更换风机风叶、修复负载设备的传动机构等。
（三）变频器内部硬件故障排查
若外部回路排查未发现故障，则需对变频器内部硬件进行排查。在打开变频器机壳前，务必确保变频器已完全断电且电容已放电。
1. 功率模块故障排查
（1）外观检查：检查功率模块的外观是否有鼓包、漏液、烧损痕迹，引脚是否松动、氧化或脱落。
（2）导通性测试：使用万用表的二极管档测量功率模块各引脚之间的导通情况。以IGBT模块为例，测量模块的集电极（C）、发射极（E）和栅极（G）之间的二极管压降。正常情况下，C-E之间的正向压降约为0.5-0.7V，反向不导通；G-C、G-E之间的电阻值应很大（通常大于10kΩ）。若测量结果显示C-E之间短路（压降为0）或反向导通，或G-C、G-E之间短路，则说明功率模块损坏。
针对功率模块故障的维修方法：若功率模块损坏，应更换与原型号相同的功率模块。更换时需注意模块的安装方向和引脚连接，涂抹导热硅脂以保证散热良好，并紧固安装螺丝。
2. 直流母线电容故障排查
（1）外观检查：检查直流母线电容是否有鼓包、漏液、顶部防爆阀破裂等现象，电容引脚是否松动、氧化。
（2）容量测试：使用电容测试仪测量直流母线电容的容量，与电容标称容量进行对比。若电容容量衰减超过20%，则说明电容性能下降，需要更换。
（3）漏电流测试：使用漏电流测试仪测量电容的漏电流，若漏电流超过规定值，则说明电容存在故障。
针对直流母线电容故障的维修方法：若电容出现鼓包、漏液或容量衰减过大，应更换与原型号相同的电容。更换时需注意电容的极性，避免接反。
3. 接地故障检测电路故障排查
（1）电流互感器测试：使用万用表的电阻档测量电流互感器的一次侧和二次侧线圈电阻，正常情况下线圈电阻应符合设计值，若电阻为零或无穷大，则说明电流互感器线圈短路或开路。
（2）采样电阻测试：测量接地故障检测电路中的采样电阻阻值，与设计值进行对比，若阻值偏差过大或为零，则说明采样电阻变质或烧毁。
（3）运算放大器测试：使用示波器测量运算放大器的输入和输出信号，若输入信号正常而输出信号异常，则说明运算放大器损坏。也可使用万用表测量运算放大器的电源电压和各引脚电位，判断其工作状态。
针对接地故障检测电路故障的维修方法：若电流互感器损坏，应更换相同型号的电流互感器；若采样电阻变质或烧毁，应更换相同阻值和功率的电阻；若运算放大器损坏，应更换相同型号的运算放大器。
4. 驱动电路故障排查
（1）光耦测试：使用万用表的二极管档测量光耦的输入侧和输出侧电阻。输入侧（发光二极管）正向电阻约为1-2kΩ，反向电阻无穷大；输出侧（光敏三极管）在无光照时电阻无穷大，有光照时电阻较小。若测量结果不符合上述要求，则说明光耦损坏。
（2）驱动芯片测试：测量驱动芯片的电源电压是否正常，使用示波器观察驱动芯片的输入和输出信号波形是否正常。若电源电压正常但输出信号异常，则说明驱动芯片损坏。
（3）电阻、电容测试：测量驱动电路中的电阻阻值和电容容量，与设计值进行对比，排查是否存在电阻变质、电容鼓包或漏液等故障。
针对驱动电路故障的维修方法：若光耦、驱动芯片损坏，应更换相同型号的元器件；若电阻、电容故障，应更换相同参数的元器件。更换后需检查驱动电路的输出信号是否正常，确保功率模块能获得正确的触发信号。
