发那科数控系统通讯不上故障维修全面解析
发那科数控系统通讯不上故障维修全面解析：在工业自动化生产中，发那科（FANUC）数控系统的通讯稳定性直接决定生产线效率。当系统出现通讯中断、数据传输失败或设备脱机等问题时，硬件故障往往是首要诱因。本文基于发那科主流数控系统（如 0i-MD、Series 31i 等）的硬件架构，系统梳理通讯不上的核心硬件故障原因，提供可落地的排查流程与维修方法，助力技术人员快速解决问题。

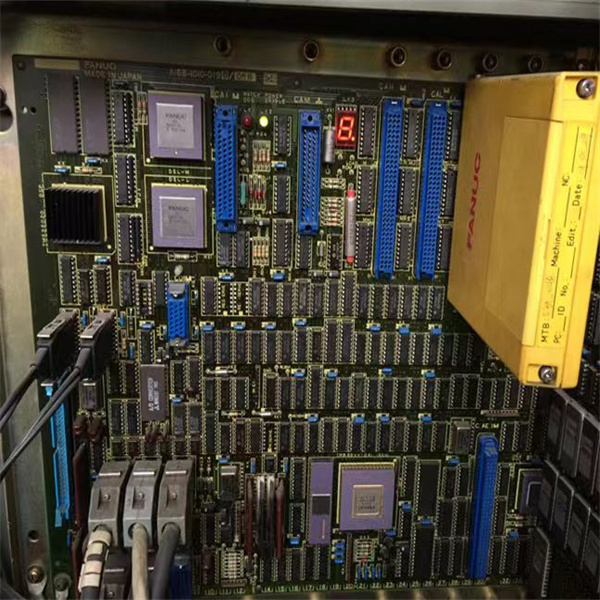

一、发那科数控系统通讯硬件架构基础
要精准定位通讯硬件故障，需先明确系统通讯硬件的核心构成与工作逻辑。发那科数控系统的通讯硬件体系主要由接口模块、传输介质、终端设备及辅助组件组成，各部分协同实现数据交互。（一）核心硬件组件功能解析
1. 通讯接口模块：作为数据转换核心，包括以太网网卡、串行通讯接口（RS232/RS422）、专用通讯模块（如网络接口模块 NIM）等。网卡负责将数字信号转为以太网电信号，串行接口适用于低速点对点通讯，专用模块则满足实时控制等高端需求。1. 传输介质：常见的有以太网电缆（Cat 5E/Cat 6）、串行通讯线缆、光缆（用于 FSSB 伺服总线）等，其质量直接影响信号传输稳定性。
1. 终端与辅助组件：包括终端电阻（通常 120Ω，用于抑制信号反射）、电源模块、保险丝及屏蔽层等，终端电阻配置错误常导致总线通讯失败。
（二）硬件通讯工作流程
以典型以太网通讯为例，数据从 CNC 主板经内部总线传输至网卡，转换为电信号后通过网线传输至交换机，再分发至外部设备（如计算机、PLC）；反向传输则遵循对称路径。FSSB 伺服总线通讯中，光缆负责 CNC 与伺服放大器之间的实时信号传递，任何环节硬件异常均会导致通讯中断。二、通讯不上的典型硬件故障原因分类
根据故障发生的硬件位置，可将发那科数控系统通讯故障分为传输链路故障、接口模块故障、电源与供电故障及环境干扰四类，各类故障具有明确的表现特征与成因。（一）传输链路故障：物理连接的 “断点”
传输链路是通讯的物理基础，故障占比超 60%，主要表现为通讯时断时续、完全中断或数据丢包。1. 电缆损坏：以太网电缆或串行线缆因机械磨损、弯折过度导致内部线芯断裂，或屏蔽层破损。如拖链中的通讯线缆长期往复运动，易出现线芯疲劳断裂。
1. 连接松动与接触不良：插头未完全插入接口、端子接线松动或氧化，导致信号传输中断。在振动环境下，光缆插头易松动，引发 FSSB 通讯报警（如 SV0460）。
1. 终端电阻异常：RS485 总线或 FSSB 总线两端未安装终端电阻，或电阻值偏离标准 120Ω，导致信号反射干扰，引发通讯失败。
（二）接口模块故障：数据转换的 “瓶颈”
接口模块是信号处理核心，故障后通常表现为系统无法识别通讯端口或持续报通讯错误。1. 接口物理损坏：RS232 接口针脚弯曲、断裂或氧化，以太网接口弹片变形，导致接触不良。频繁插拔设备易造成此类故障。
1. 模块电路损坏：网卡或专用通讯模块因过压、过流烧毁，或内部芯片老化失效。如雷击导致以太网网卡芯片击穿，或伺服放大器故障引发 FSSB 接口模块损坏。
1. 保险丝熔断：主板或急停板上的通讯相关保险丝（如 FUSE1、FUSE3）熔断，切断模块供电，导致通讯功能失效。
（三）电源与供电故障：稳定运行的 “基石” 缺失
电源是硬件正常工作的前提，供电异常会导致通讯模块无法启动或信号不稳定。1. 输入电源不稳：AC 输入电压波动过大（超出 ±10% 标准范围），或直流电源（如 DC24V）纹波超标，影响通讯模块供电质量。
1. 电源模块故障：α 系列驱动器的电源模块输出电压异常，导致通讯模块供电不足，触发 FSSB 通讯报警。
1. 接地不良：通讯模块、电缆屏蔽层接地电阻过大或虚接，无法有效泄放干扰电流，造成信号紊乱。
（四）环境干扰故障：隐形的 “通讯杀手”
工业环境中的电磁干扰易导致通讯信号失真，表现为通讯间歇性中断或数据传输错误。1. 电磁干扰（EMI）：周边大功率设备（如变频器、电焊机）产生强电磁场，干扰通讯线缆信号传输。
1. 布线不当：通讯线缆与强电线路并行敷设且距离过近（小于 30cm），或光缆过度弯折（弯曲半径小于***小标准），导致信号衰减。
三、硬件故障排查与维修的标准化流程
故障排查需遵循 “先直观后精密、先链路后模块、先电源后负载” 的原则，结合工具检测与经验判断，逐步缩小故障范围。（一）前期准备：工具与安全规范
1. 必备工具：万用表（测电压、电阻）、示波器（测信号波形）、网线测试仪、FANUC 专用诊断软件（如 Ladder III）、备用通讯模块与电缆。1. 安全规范：排查前必须切断系统总电源，插拔模块时佩戴防静电手环，避免静电损坏芯片。
（二）三步排查法：定位故障根源
***步：直观检查与基础测试（5 分钟快速筛查）
1. 外观检查：查看通讯电缆有无破损、插头是否松动，接口有无烧痕或积尘，保险丝是否熔断（目视或万用表通断测试）。1. 链路测试：用网线测试仪检测以太网电缆通断，用万用表连续性档位测试串行线缆针脚连通性；测量终端电阻值，确认是否为 120Ω 标准值。
1. 电源测试：用万用表测量 DC24V 电源输出，确认电压在 23.5-24.5V 范围内，无明显纹波。
第二步：工具检测与功能验证（精准定位）
1. 信号检测：用示波器测量通讯接口信号电平，如 RS232 接口发送端（TXD）应输出 ±3-±15V 波形，无波形则说明模块故障。1. 诊断工具测试：通过 FANUC 诊断软件查看通讯状态，如以太网通讯可执行 ping 命令，若返回 “Request timed out” 则表明链路或模块异常。
1. 替换测试：用备用电缆替换疑似损坏的线缆，用正常模块替换可疑通讯模块，若故障消失则确认原部件损坏。
第三步：故障分类维修（针对性解决）
1. 传输链路故障维修1. 电缆损坏：更换同规格电缆，如以太网选用 Cat 6 屏蔽电缆，串行通讯选用带屏蔽的 RS422 线缆。
1. 连接松动：重新插拔插头并紧固，对氧化端子用酒精擦拭，必要时更换插头。
1. 终端电阻异常：在总线两端加装 120Ω 终端电阻，或更换损坏的电阻模块。
1. 接口模块故障维修
1. 物理损坏：更换弯曲的针脚，或更换整个接口模块（如网卡、NIM 模块），更换后需重新配置 IP 地址等参数。
1. 保险丝熔断：更换同规格保险丝（如 2A 慢熔保险丝），并排查过流原因（如模块短路）。
1. 电路损坏：若模块芯片烧毁，需联系 FANUC 授权维修商更换芯片，或直接更换模块。
1. 电源与供电故障维修
1. 电源不稳：加装交流稳压器或直流电源滤波器，确保电压稳定。
1. 电源模块故障：更换故障电源模块，更换后测试输出电压稳定性。
1. 接地不良：重新制作接地极，确保接地电阻小于 4Ω，将电缆屏蔽层单端可靠接地。
1. 环境干扰故障维修
1. 电磁干扰：将通讯线缆穿金属管敷设，或加装电磁屏蔽罩；大功率设备与通讯设备保持 5 米以上距离。
1. 布线不当：重新规划布线，通讯线缆与强电线路交叉敷设时垂直交叉，光缆弯曲半径不小于 20 倍线缆直径。
四、硬件维护与故障预防策略
（一）日常维护清单
1. 每日：检查通讯电缆连接紧固性，清理接口积尘。1. 每周：用万用表测试电源电压，检查屏蔽层接地状态。
1. 每月：用诊断软件检测通讯状态，记录信号质量参数。
1. 每年：更换老化电缆与保险丝，对接口模块进行除尘维护。
（二）长期预防措施
1. 布线优化：严格遵循 “强电弱电分离” 原则，光缆避开强干扰源。1. 电源防护：加装浪涌保护器与稳压器，避免雷击与电压波动。
1. 备件储备：储备常用通讯模块、电缆与保险丝，缩短维修时间。
1. 人员培训：定期开展硬件故障排查培训，提升技术人员实操能力。
