三菱 Mitsubishi 伺服驱动器上电跳闸故障维修小妙
三菱 Mitsubishi 伺服驱动器上电跳闸故障维修小妙招：在工业自动化领域，三菱 Mitsubishi 伺服驱动器以其高可靠性和出色性能被广泛应用。然而，设备在长期运行过程中，不可避免地会出现各种故障，上电跳闸就是较为常见且棘手的问题之一。这一故障不仅影响生产进度，还可能对设备造成进一步损坏。深入了解其硬件故障原因，并掌握有效的维修方法，对保障生产的连续性和稳定性至关重要。
一、上电跳闸的核心硬件故障原因
（一）电源相关故障
- 电源电压不稳定：电源电压波动若超过额定值的 ±5%，就会对伺服驱动器产生不良影响。例如，当电压瞬间过高时，可能导致驱动器内部的电子元件承受过高的电压冲击，从而引发损坏；而电压过低，则可能使驱动器无法正常工作，触发保护机制导致跳闸。电网中的电压波动、附近大型设备的启动或停止等，都可能是电压不稳定的诱因。
- 电源线路接触不良：插头松动、线路老化等问题会造成电源线路接触不良。插头松动时，电流传输不稳定，可能产生瞬间断电或接触电阻增大，导致发热，进而引发跳闸。线路老化则会使电线的绝缘性能下降，容易出现短路现象，这也是导致上电跳闸的常见原因。
- 电源模块损坏：电源模块中的电容失效或保险丝熔断是常见故障。电容在电源模块中起着滤波和储能的作用，当电容失效时，无法有效滤除电源中的杂波，会导致电压不稳定，影响驱动器的正常工作。保险丝熔断则通常是由于电路中出现过流现象，如短路或过载，为保护电路而熔断，从而导致驱动器无法正常上电。
-
（二）过载保护触发
- 负载超出额定容量：电机堵转或机械卡滞是导致负载超出驱动器额定容量的常见原因。当电机被卡住无法转动时，其电流会急剧上升，远远超过额定值。机械卡滞可能是由于机械部件磨损、异物进入传动系统等原因造成的，这会使驱动器需要输出更大的扭矩来驱动负载，从而引发过载保护，导致上电跳闸。
- 加减速时间设置过短：加减速时间设置过短，会使电机在启动或停止时的加速度过大，导致瞬时电流过大。例如，在启动过程中，电机需要在短时间内从静止状态加速到额定转速，若加减速时间过短，驱动器就需要提供更大的电流来满足这一快速加速的需求，当电流超过驱动器的承受能力时，就会触发过载保护，引起上电跳闸。
（三）短路故障
- 内部电路短路：IGBT 模块击穿是内部电路短路的常见原因之一。IGBT 模块在伺服驱动器中起着功率转换的关键作用，当它被击穿时，会导致电路中的电流失去控制，出现短路现象。电容短路也会造成类似的问题，电容短路后，会使电路中的电阻急剧减小，电流瞬间增大，从而引发上电跳闸。
- 控制信号线短路：脉冲信号线与电源线短路等情况会导致控制信号异常，进而引发驱动器的故障。控制信号线负责传输控制指令和反馈信号，当它与电源线短路时，会引入电源的高电压，损坏控制电路中的元件，使驱动器无法正常工作，***终导致上电跳闸。
（四）过热保护触发
- 环境温度过高：如果环境温度超过驱动器允许的范围，驱动器内部的电子元件散热困难，温度会不断升高。当温度达到过热保护的阈值时，驱动器会自动触发保护机制，切断电源，导致上电跳闸。在一些高温环境的工业生产现场，如钢铁厂、铸造厂等，如果没有采取有效的散热措施，就容易出现这种情况。
- 散热系统堵塞：风扇故障或散热器积尘是散热系统堵塞的主要原因。风扇负责将驱动器内部产生的热量排出，如果风扇出现故障，无法正常运转，热量就会在驱动器内部积聚。散热器积尘过多也会影响散热效果，灰尘会覆盖在散热器表面，阻碍热量的散发，使驱动器温度升高，触发过热保护，引发上电跳闸。
（五）电磁干扰
- 外部电磁场干扰：变频器谐波、电机电缆未屏蔽等问题会产生外部电磁场干扰。变频器在工作过程中会产生大量的谐波，这些谐波会通过电源线、信号线等传导到伺服驱动器中，干扰其正常工作。电机电缆未屏蔽时，也容易受到外界电磁场的干扰，将干扰信号引入驱动器，导致驱动器出现故障，甚至引发上电跳闸。
- 接地不良导致共模干扰：接地不良会使驱动器无法有效消除共模干扰。在电气系统中，共模干扰是一种常见的干扰形式，当接地不良时，共模电流无法通过良好的接地路径流入大地，而是在驱动器内部形成干扰信号，影响驱动器的正常运行，严重时会导致上电跳闸。
（六）硬件故障
- 控制板损坏：CPU 芯片虚焊或存储器故障等问题会导致控制板损坏。CPU 芯片是控制板的核心部件，负责处理各种控制指令和数据，如果芯片出现虚焊，会使芯片与电路板之间的电气连接不稳定，导致控制信号传输错误。存储器故障则可能导致驱动器无法正确存储和读取参数，影响其正常工作，***终引发上电跳闸。
- 功率模块故障：IGBT 烧毁或驱动电路损坏是功率模块故障的常见表现。IGBT 作为功率模块的关键元件，负责将直流电转换为交流电，驱动电机运转。当 IGBT 烧毁时，电路会出现短路，导致电流过大。驱动电路损坏则无法正常控制 IGBT 的导通和截止，使功率模块无法正常工作，引发上电跳闸。
二、标准化维修流程
（一）初步排查
- 电源检测：使用万用表测量输入电压，对于三相电源，要确保三相电压平衡，其偏差应在规定范围内。同时，仔细检查电源插头和插座，查看是否有松动、烧焦痕迹等异常情况。若发现插头松动，应重新插紧，确保连接牢固；对于有烧焦痕迹的插头或插座，需及时更换，以保证电源连接的稳定性。
- 外观检查：全面观察驱动器的外观，查看是否有烧焦痕迹或异味。若发现有烧焦痕迹，可能表明驱动器内部存在短路等严重故障，需要进一步深入检查。检查散热风扇是否正常运转，风扇叶片是否有损坏或卡顿现象。同时，清理防尘网积尘，确保通风顺畅，以利于驱动器散热。
（二）深度诊断
- 线路测试：在断电的情况下，检查控制信号线的屏蔽层是否接地良好。屏蔽层的作用是防止外界电磁干扰对信号传输的影响，若接地不良，容易引入干扰信号。使用示波器检测通信信号波形，观察波形是否正常，有无干扰或畸变。正常的通信信号波形应具有稳定的幅值和频率，若波形出现异常，说明信号传输受到干扰或线路存在故障。
- 硬件检测：小心拆解驱动器，检查 IGBT 模块的阻值。使用万用表的电阻档，按照 IGBT 模块的引脚定义，测量各引脚之间的电阻值，与正常的阻值范围进行对比，判断 IGBT 模块是否损坏。用电容表检测滤波电容的容量，电容容量应在其标称值的一定误差范围内，若电容容量偏差过大，说明电容可能失效。仔细检查电路板焊点，查看是否有虚焊、短路等问题，对于虚焊的焊点，需要使用电烙铁进行重新焊接。
（三）维修
- 电源修复：如果电源模块损坏，需要更换同规格的电源模块。在更换保险丝时，要选择合适额定电流的保险丝，确保其能够在电路出现过流时及时熔断，保护电路。对于电源电压不稳定的问题，可以安装 APF 有源滤波器，以有效抑制谐波干扰，稳定电源电压。
- 硬件更换：在更换 IGBT 模块时，采用恒温烙铁进行焊接，以确保焊接温度合适，避免因温度过高损坏周围的元件。更换同规格的控制板或功率模块时，要注意新模块的安装位置和接线方式，确保安装正确。在更换完成后，需要对驱动器进行全面的测试，确保其各项功能正常。
（四）测试与验证

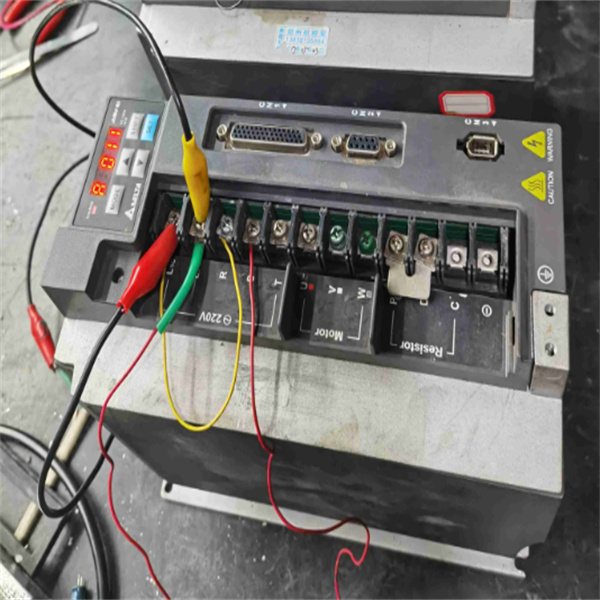

- 空载测试：在完成维修后，首先进行空载测试。将驱动器与电机连接好，但不连接负载，接通电源，观察驱动器的运行状态。检查驱动器的指示灯是否正常亮起，有无报警信息。使用示波器等工具检测驱动器输出的电压、电流波形，确保波形正常，无异常波动。
- 负载测试：空载测试正常后，进行负载测试。逐渐增加负载，模拟实际工作情况，观察驱动器在不同负载下的运行性能。监测驱动器的电流、温度等参数，确保这些参数在正常范围内。同时，检查电机的运行是否平稳，有无异常噪声或振动。在负载测试过程中，若发现任何异常情况，应立即停止测试，重新检查维修情况，找出问题并解决。
-
三、预防措施
（一）定期维护保养
- 清洁：定期对驱动器进行清洁，使用干净的毛刷或压缩空气清除散热器、风扇、电路板等部位的灰尘。灰尘积聚过多会影响散热效果，还可能导致电路短路，定期清洁可以有效预防此类问题的发生。
- 检查连接：检查电源线路、控制信号线、电机电缆等的连接是否牢固，有无松动、老化等现象。对于松动的连接，及时进行紧固；对于老化的线路，提前更换，确保连接可靠，避免因连接问题引发故障。
- 检测硬件：定期使用专业仪器对驱动器的硬件进行检测，如测量 IGBT 模块的阻值、电容的容量等，及时发现潜在的硬件故障隐患，提前进行维修或更换。
（二）优化运行环境
- 温度控制：确保驱动器工作环境的温度在规定范围内。在高温环境下，可以安装空调或风扇等散热设备，降低环境温度；在寒冷环境下，采取适当的保暖措施，避免因温度过低影响驱动器的性能。
- 电磁屏蔽：对变频器等产生电磁干扰的设备进行屏蔽，使用屏蔽电缆连接电机和驱动器，并确保屏蔽层接地良好。合理布局电气设备，减少电磁干扰源与驱动器之间的相互影响。
- 接地处理：保证驱动器的接地可靠，接地电阻符合要求。定期检查接地线路，确保接地连接牢固，无松动、腐蚀等现象，有效消除共模干扰，提高驱动器的抗干扰能力。
（三）正确操作与参数设置
- 培训操作人员：对操作人员进行专业培训，使其熟悉驱动器的正确操作方法和注意事项。避免因误操作导致驱动器故障，如频繁启停、过载运行等。
- 合理设置参数：根据实际应用场景和负载情况，合理设置驱动器的参数，如加减速时间、过载保护阈值等。参数设置不当可能导致驱动器性能下降或出现故障，正确设置参数可以充分发挥驱动器的性能，提高设备的运行稳定性。
五、总结
三菱 Mitsubishi 伺服驱动器上电跳闸是一个较为复杂的问题，涉及多种硬件故障原因。通过深入了解这些原因，并按照标准化的维修流程进行排查、诊断和维修，可以有效地解决这一故障。同时，通过实施定期维护保养、优化运行环境和正确操作与参数设置等预防措施，可以降低上电跳闸故障的发生概率，提高伺服驱动器的可靠性和使用寿命，保障工业生产的顺利进行。在实际维修过程中，维修人员还需要不断积累经验，提高自身的技术水平，以便能够快速、准确地解决各种复杂的故障问题。
