欧姆龙变频器上电就跳闸故障维修方法分享：在工业自动化领域，欧姆龙变频器凭借其高效、精准的调速性能，被广泛应用于各类电机驱动系统。然而，当变频器出现上电就跳闸的故障时，不仅会导致生产中断，还可能对设备造成进一步损害。因此，准确判断故障原因并及时修复，对于保障生产的连续性和设备的稳定性至关重要。我们公司有着丰富的变频器维修经验和强大的技术团队，欢迎来电咨询，

硬件故障原因分析

1. 整流模块故障

（1）短路故障

整流模块的作用是将交流电转换为直流电，为后续电路提供稳定的直流电源。当整流模块内部的二极管因过压、过流或长时间使用老化等原因发生短路时，上电瞬间会产生巨大的短路电流，导致变频器跳闸。例如，在一些电网电压波动较大的工业环境中，过高的电压冲击可能使整流二极管的 PN 结被击穿，从而引发短路故障。

（2）断路故障

整流模块中的二极管也可能出现断路情况。虽然断路不会像短路那样引起瞬间大电流跳闸，但会导致整流后的直流电压异常，影响变频器的正常工作。当部分二极管断路后，原本的三相全波整流可能变为单相全波整流或半波整流，整流后的平均电压下降，触发欠电压保护功能，使变频器跳闸。

2. 逆变模块故障

（1）IGBT 击穿

IGBT（绝缘栅双极型晶体管）是逆变模块的核心元件，负责将直流电压逆变为频率和电压可变的交流电，以驱动电机运转。IGBT 击穿是逆变模块常见的故障之一。当变频器输出端至电机之间的回路发生接地短路或是相间短路时，输出电流瞬间急剧增大。在变频器还未来得及检测出过电流并采取保护措施之前，强大的电流就可能将 IGBT 击穿。此外，电机内部线圈老化，绝缘能力下降，也会导致变频器输出端短路，进而损坏 IGBT。例如，在潮湿的工作环境中，电机绝缘层容易受潮，降低其绝缘性能，增加 IGBT 击穿的风险。

（2）驱动信号异常

IGBT 的正常导通和关断依赖于正确的驱动信号。如果驱动板因积尘、凝露等原因发生短路，会导致控制 IGBT 的驱动信号错误，使 IGBT 不能按照预期的时序导通或关断。这种情况下，IGBT 会产生很大的电流，当电流大到一定程度后，IGBT 就会被击穿损坏，引起变频器跳闸。同时，对于一些采用插针式模块的欧姆龙变频器（如 3G3RX 系列 15～55kw 变频器），在剧烈震动的环境下，插针可能会出现接触不良的情况，同样会导致驱动器信号错误，***终引发 IGBT 击穿故障。

3. 限流电阻损坏

（1）电阻烧毁

变频器上电瞬间，为了限制输入电压向滤波器电解电容充电的电流，通常会在主回路输入端设置限流电阻。当再生吸收电阻误接至 P 端和 N 端（正确接法应为 P 端和 RB 端）时，变频器上电时，电流会由限流电阻、再生制动电阻到 N 端形成回路，此时充电电流会比正常情况大很多，极易导致限流电阻烧毁。另外，主回路电解电容老化，会使输入回路充电电流过大，长期处于这种大电流冲击下，限流电阻也容易因过热而烧毁。还有，若现场频繁进行通电 / 断电操作，会使限流电阻频繁承受冲击电流，加速其老化，***终导致电阻损坏。

（2）阻值变化

除了电阻烧毁，限流电阻的阻值也可能因长时间使用或受到异常电流冲击而发生变化。当阻值偏离正常范围时，其对充电电流的限制作用就会减弱，导致上电瞬间充电电流过大，触发变频器的保护机制，引起跳闸。

4. 电容故障

（1）电解电容老化

在变频器的主回路和控制回路中，都使用了大量的电解电容，用于滤波、储能等作用。随着使用时间的增加，电解电容会逐渐老化，其电容量会下降，等效串联电阻（ESR）会增大。在主回路中，老化的电解电容会影响直流电压的稳定性，导致电压波动增大。当波动超过变频器的允许范围时，可能触发过压或欠压保护，使变频器跳闸。在控制回路中，电容老化可能会影响信号的传输和处理，导致控制信号异常，间接引发变频器故障跳闸。例如，在高温环境下，电解电容的老化速度会加快，这也是为什么在一些散热条件不好的场所，变频器更容易出现因电容老化导致的故障。

（2）电容短路或断路

电容还可能出现短路或断路故障。电容短路会导致电路中出现瞬间大电流，引起跳闸；而电容断路则会使相关电路无法正常工作，影响变频器的整体性能，严重时也会触发保护机制跳闸。例如，在一些存在电磁干扰的环境中，电容可能会受到电磁脉冲的冲击，导致内部结构损坏，出现短路或断路故障。

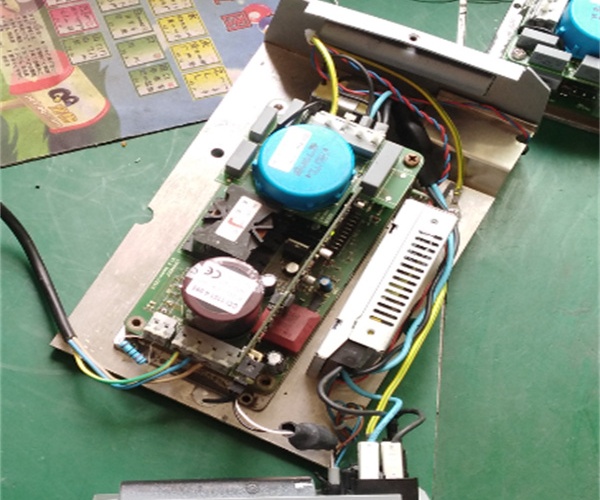

5. 电路板故障

（1）控制板故障

控制板是变频器的核心控制部分，负责接收外部控制信号、对各种参数进行运算处理，并向驱动板发送控制指令，以实现对电机的精确控制。当控制板上的元件因焊接不良、腐蚀、过压等原因损坏时，可能会导致控制信号错误或丢失，使变频器无法正常工作，出现上电跳闸的现象。例如，控制板上的微处理器（MCU）出现故障，可能会导致整个控制程序无法正常运行，变频器的各种保护功能也无法有效执行。

（2）驱动板故障

驱动板主要负责将控制板输出的弱电信号放大，以驱动 IGBT 等功率元件工作。如果驱动板上的驱动芯片、电阻、电容等元件损坏，会导致驱动信号异常，无法正确驱动 IGBT，进而引发 IGBT 损坏，导致变频器跳闸。此外，驱动板与控制板之间的通信线路出现断路、短路或接触不良等问题，也会影响驱动信号的传输，导致变频器故障。

维修方法

1. 整流模块维修

（1）短路故障维修

对于整流模块短路故障，首先需要使用万用表的二极管档对整流模块中的二极管进行逐一检测，确定损坏的二极管。在更换二极管时，要选择与原型号相同或参数相近的二极管，并注意焊接工艺，确保焊接牢固，避免虚焊。同时，在更换二极管后，需要检查电路中是否存在其他导致二极管短路的潜在因素，如过压保护电路是否正常工作等。如果过压保护电路失效，应及时修复或更换相关元件，以防止新更换的二极管再次因过压而损坏。

（2）断路故障维修

当检测到整流模块存在断路故障时，同样使用万用表进行检测，找出断路的二极管。更换二极管后，需要对整流后的直流电压进行测量，确保电压恢复正常。若整流后的直流电压仍然异常，需要进一步检查滤波电容、负载等是否存在问题。例如，滤波电容损坏可能会导致直流电压纹波过大，影响变频器的正常工作，此时需要更换滤波电容。

2. 逆变模块维修

（1）IGBT 击穿维修

如果 IGBT 被击穿，首先需要检查变频器输出端至电机之间的线路以及电机本身，排除短路故障。可以使用绝缘电阻表测量电机绕组的绝缘电阻，判断电机是否存在接地短路或相间短路。同时，检查输出线路是否有破损、老化等情况，如有问题及时更换线路。在确认外部电路无故障后，更换损坏的 IGBT 模块。在更换 IGBT 模块时，要注意模块的安装位置和方向正确，并且要涂抹适量的导热硅脂，以保证模块与散热器之间良好的热传导。此外，还需要对驱动板进行检测，确保驱动信号正常。如果驱动板存在故障，应先修复驱动板，再安装新的 IGBT 模块，以免新模块再次损坏。

（2）驱动信号异常维修

对于因驱动信号异常导致的 IGBT 故障，需要对驱动板进行全面检查。首先，检查驱动板上是否有明显的积尘、凝露现象，如有，应使用干净的毛刷和无水酒精进行清洁。然后，使用万用表检测驱动板上的元件，如驱动芯片、电阻、电容等是否损坏。对于损坏的元件，要及时更换。在更换元件后，使用示波器检测驱动板输出的驱动信号波形，确保波形正常。如果驱动信号仍然异常，可能是控制板与驱动板之间的通信线路存在问题，需要进一步检查通信线路，修复断路、短路或接触不良等故障。

3. 限流电阻维修

（1）电阻烧毁维修

当发现限流电阻烧毁时，首先要确定电阻烧毁的原因。如果是由于再生吸收电阻误接导致的，需要及时纠正接线错误。对于因主回路电解电容老化或频繁通电 / 断电操作导致的限流电阻烧毁，在更换限流电阻的同时，建议对主回路电解电容进行检查和更换。选择新的限流电阻时，要确保其阻值和功率与原电阻相同。在安装新电阻时，要注意安装位置正确，固定牢固。更换电阻后，需要对上电瞬间的充电电流进行监测，确保电流在正常范围内。

（2）阻值变化维修

若限流电阻的阻值发生变化，需要更换新的电阻。在更换前，同样要排查导致电阻阻值变化的原因，如是否存在过流、过热等情况。更换电阻后，使用万用表再次测量电阻的阻值，确认阻值正常。同时，对变频器的上电过程进行观察，确保充电电流正常，变频器能够正常启动。

4. 电容维修

（1）电解电容老化维修

对于因电解电容老化导致的变频器故障，需要更换老化的电容。在选择新电容时，要注意电容的容量、耐压值和尺寸等参数应与原电容一致。更换电容时，要注意电容的正负极性，避免接反。在安装新电容后，需要对变频器的相关电路进行测试，如测量主回路直流电压的稳定性、控制回路信号的准确性等，确保电容更换后变频器能够正常工作。

（2）电容短路或断路维修

当电容出现短路或断路故障时，直接更换损坏的电容即可。在更换后，同样需要对相关电路进行测试，确保电路恢复正常工作。同时，要对电容故障的原因进行分析，如是否存在过压、过流等情况，如有，需要采取相应的措施进行整改，以防止新电容再次损坏。

5. 电路板维修

（1）控制板维修

对于控制板故障，需要具备一定的电子维修技能和设备。首先，使用放大镜或显微镜观察控制板上的元件是否有明显的损坏迹象，如元件烧焦、开裂等。然后，使用万用表、示波器等工具对控制板上的电路进行检测，确定损坏的元件。对于损坏的元件，如电阻、电容、芯片等，要使用专业的焊接工具进行更换。在更换元件后，需要对控制板进行功能测试，确保控制板能够正常接收和处理信号，并向驱动板发送正确的控制指令。如果控制板上的程序出现问题，可能需要重新下载或更新程序。

（2）驱动板维修

驱动板维修的方法与控制板类似。首先检查驱动板上的元件是否有损坏，使用万用表检测电阻、电容、二极管等元件的参数是否正常。对于驱动芯片等集成电路，需要使用专业的检测设备进行检测。如果确定某个元件损坏，及时更换相应的元件。在更换元件后，使用示波器检测驱动板输出的驱动信号波形，确保波形符合要求。同时，要注意驱动板与控制板之间的通信线路连接是否良好，如有问题及时修复。
