Fuji富士伺服电机失速硬件维修技术解析

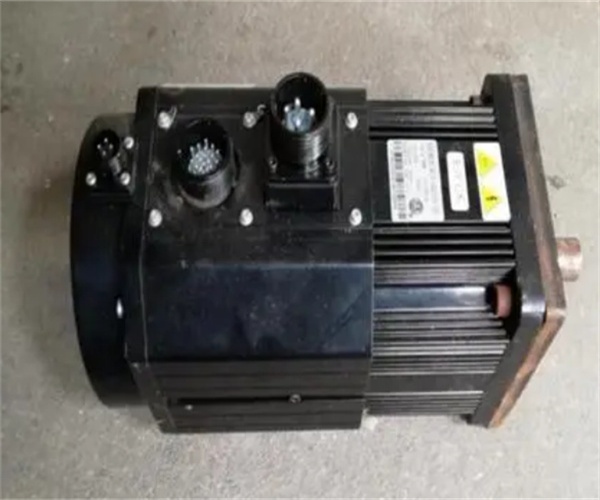

Fuji富士伺服电机失速硬件维修技术解析：在工业自动化领域，富士伺服电机以其高精度、高可靠性的特点被广泛应用于数控机床、机器人、包装机械等关键设备中。然而，失速故障作为常见的运行异常，不仅会导致生产中断，还可能引发电机或负载机械的继发性损坏。据东莞景顺机电设备有限公司的维修数据统计，硬件因素导致的失速故障占比高达68%，其中编码器异常、功率模块损坏和机械传动失效是三大主要诱因。本文将从失速故障的界定入手，系统分析富士伺服电机失速的核心硬件故障机理，提供标准化的维修流程与实操方法，并结合典型案例验证解决方案的有效性，为工业现场技术人员提供全面的故障处理指南。
一、富士伺服电机失速故障的界定与报警体系
伺服电机失速（Stall）是指电机在收到运行指令后，实际转速与指令转速出现持续偏差（通常超过额定转速的5%），或无法达到设定转速的异常状态。在富士伺服系统中，失速故障常伴随特定报警代码输出，形成可视化的故障诊断体系。根据富士FALDIC-W系列用户手册，与失速直接相关的报警代码主要包括：
- OS（超速报警）：当电机转速超过***高速度的1.1倍时触发，可能由负载突变或速度环参数失配导致。此时驱动器会立即切断输出，防止机械超速损坏。
- OC1/OC2（过电流报警）：OC1为加速过程过流，OC2为恒速运行过流。过流状态下电机转矩骤升，若持续超过3秒（富士驱动器过载承受极限），将触发失速保护。
- OF（偏差超出报警）：位置指令与实际位置偏差超过设定阈值（参数PA1_40），常见于编码器信号异常或机械卡滞场景。
- Et（编码器异常）：编码器反馈信号丢失或错误，导致驱动器无法获取电机转速信息，进而引发速度失控和失速。
这些报警代码通过驱动器的7段显示灯输出，技术人员可结合报警类型初步定位故障方向。需要注意的是，部分失速故障可能不直接触发报警（如轻微负载过载），仅表现为电机转速波动或响应延迟，此时需通过示波器监测电机电流波形或使用富士伺服调试软件（如FALDIC-W Setup Tool）读取内部状态参数进行判断。
二、失速核心硬件故障原因分析
富士伺服电机的失速硬件故障可追溯至三大系统：动力传输系统、检测反馈系统和驱动控制单元。各系统的故障机理与表现形式存在显著差异，需通过专业检测手段精准识别。
（一）动力传输系统失效
动力传输系统承担电机转矩的传递功能，其故障直接导致负载阻力异常增大，引发电机堵转或失速。主要故障点包括：
- 轴承磨损与卡滞：富士伺服电机常用深沟球轴承（如6202、6203型号），长期运行后润滑脂老化或异物侵入会导致轴承游隙增大（超过0.05mm）或滚道剥落。当轴承摩擦转矩超过电机额定转矩的15%时，将出现启动困难或运行中转速骤降。典型案例：某2KW富士电机（型号79043B9CC3）因轴承位磨损导致卡死，拆解发现轴承内圈与轴配合间隙达0.12mm，远超标准值。
- 转子磁钢损坏：早期富士电机采用铁氧体黑磁，长期高温（超过120℃）或振动环境下易出现磁钢脱胶、碎裂。磁钢损坏会导致电机气隙磁场不均匀，转矩波动增大，表现为电机运行时异响且转速周期性波动。检测方法：使用高斯计测量气隙磁场强度，正常应保持在1200-1500Gs，若出现低于800Gs的区域则判定为磁钢失效。
- 传动机构异常：包括联轴器松动（键槽磨损或螺丝松脱）、减速箱齿轮磨损（齿侧间隙超过0.2mm）、丝杠润滑不良等。例如，数控机床Z轴伺服电机因丝杠润滑脂干涸导致摩擦阻力增大，运行中出现“爬行”现象，转速从1500r/min降至800r/min，触发OF偏差报警。
（二）检测反馈系统故障
富士伺服电机采用17位增量式编码器（如GYS系列电机标配），其输出的A、B、Z相信号是驱动器速度闭环控制的核心依据。编码器故障将导致速度反馈失真，引发失速。常见问题包括：
- 编码器码盘污染或破损：粉尘、油污进入编码器内部会遮挡光电器件，导致信号丢失；码盘玻璃裂纹或金属码道磨损会产生错误脉冲。检测方法：使用示波器测量A/B相波形，正常应为占空比50%±5%的方波，若出现波形畸变或缺失则需更换编码器。
- 信号线缆故障：编码器线缆（通常为8芯屏蔽线）因弯折、拉扯导致内部断线或屏蔽层破损，会引入电磁干扰。富士驱动器对信号线缆的阻抗要求为120Ω±10%，若实测阻抗偏离标准或通断性异常，需更换线缆并重新绑扎（绑扎间距不超过30cm）。
- 编码器电源异常：驱动器提供的5V编码器电源若波动超过±0.2V，会导致编码器工作不稳定。例如，某机械手伺服电机（7KW）因驱动器内部电源模块老化，编码器供电降至4.5V，出现Et报警和转速忽高忽低的失速现象，更换电源模块后恢复正常。
（三）驱动控制单元损坏
驱动控制单元（伺服驱动器）负责电机的电源转换与控制信号处理，其核心部件故障是失速的重要诱因：
- IGBT功率模块失效：IGBT模块是电流放大的关键元件，长期过流或散热不良会导致模块击穿或开路。富士RYC系列驱动器采用的IGBT模块（如2MBI150N-060）正常导通压降应小于1.5V，若测量值超过2V则判定为损坏。模块失效会导致电机三相电流不平衡，表现为启动时抖动并伴随OC报警。
- 电流检测电路故障：由霍尔传感器和运算放大器组成的电流检测电路若出现偏差，会导致驱动器误判电机电流，引发过流保护或转矩不足。例如，霍尔传感器偏移会使检测电流与实际电流偏差超过10%，电机在负载增加时因转矩限制而失速。
- 制动单元故障：外置再生电阻或内置制动晶体管损坏会导致电机减速时能量无法释放，直流母线电压升高（超过400V），触发Hv过压报警并切断输出，表现为电机突然停转。
三、标准化维修流程与实操方法
富士伺服电机失速硬件故障的维修需遵循“故障定位→部件更换→系统调试→性能验证”的流程，结合专业工具与技术规范确保维修质量。以下为各环节的关键操作要点：
（一）安全规范与前期准备
维修前必须执行以下安全措施：断开驱动器主电源和控制电源，等待直流母线电压降至36V以下（通常需5-10分钟）；佩戴绝缘手套和防静电手环，避免静电损坏电子元件；使用万用表确认电源端子间无电压。准备工具包括：数字示波器（带宽≥100MHz）、兆欧表（500V）、扭矩扳手、编码器调试软件、轴承拆卸工具等。
（二）故障定位检测方法
- 绝缘性能检测：用兆欧表测量电机绕组与机壳间的绝缘电阻，正常应≥100MΩ，若低于5MΩ则存在绕组接地故障。测量三相绕组间的直流电阻，偏差应小于5%，否则可能存在绕组匝间短路。
- 编码器信号检测：将示波器探头连接编码器A、B、Z相输出端，手动转动电机轴，观察波形是否为标准方波，有无毛刺或缺失。使用富士调试软件读取编码器脉冲数，确认每转脉冲数符合17位编码器的131072脉冲/转规格。
- 驱动器状态监测：上电后通过驱动器操作面板查看报警代码，进入参数监控模式读取直流母线电压（正常380V左右）、输出电流、转速等参数。使用软件监控速度环和位置环的偏差值，判断是否存在控制环路异常。
（三）核心部件维修与更换
- 轴承更换：拆除电机端盖，使用拉马工具取出旧轴承，清理轴承室并涂抹高温润滑脂（耐温≥150℃）。安装新轴承时需用套筒均匀敲击内圈，避免损坏滚珠。更换后手动转动电机轴，应无卡滞感且转动平滑。
- 编码器维修：卸下编码器罩，断开信号线缆，更换同型号编码器（如富士17位INC编码器）。安装时需调整编码器与电机轴的同心度，误差控制在0.02mm以内，紧固螺丝扭矩按说明书要求（通常为0.8-1.2N·m）。
- IGBT模块更换：拆除驱动器外壳，焊下损坏的IGBT模块，清理散热片并涂抹导热硅脂（厚度0.1-0.2mm）。焊接新模块时需控制烙铁温度（≤350℃），焊接时间不超过3秒，避免损坏周边元件。更换后需测量模块各引脚间的绝缘电阻，确保无短路。
