欧姆龙触摸屏上电烧保险故障维修案例介绍
欧姆龙触摸屏上电烧保险故障维修案例介绍：欧姆龙触摸屏作为工业自动化领域中人机交互的核心设备，广泛应用于机械制造、电子生产、化工等行业。其稳定运行直接关系到生产线的效率与安全。然而，上电烧保险是欧姆龙触摸屏较为常见的硬件故障之一，该故障不仅会导致设备无法正常启动，若未及时排查清楚原因直接更换保险，还可能引发更严重的电路损坏。本文将从故障机理出发，深入剖析欧姆龙触摸屏上电烧保险的各类硬件原因，并结合实际维修经验，提供系统、详细的维修方法与流程，同时给出预防此类故障的关键措施，为工程技术人员提供全面的参考依据。

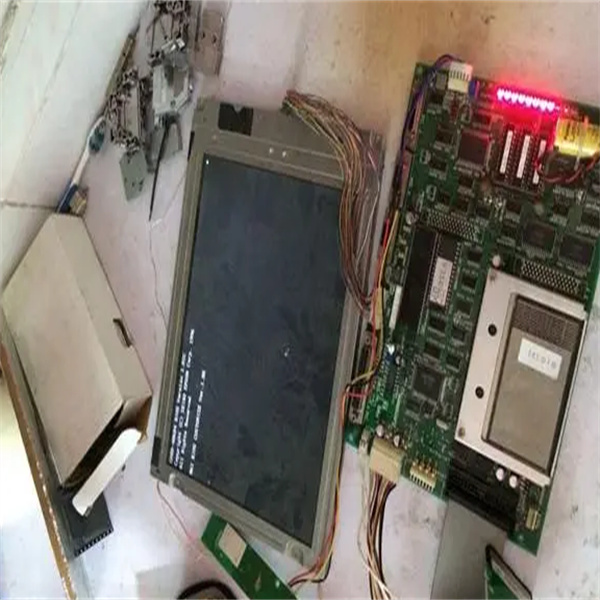

***章 欧姆龙触摸屏上电烧保险硬件故障原因分析
上电烧保险的核心原因是电路中存在或，导致回路电流超过保险管的额定值。根据欧姆龙触摸屏电源系统的结构，可将故障原因分为以下几大类：
1.1 电源输入回路故障
电源输入回路是电流进入触摸屏的***道关卡，该回路中的元件损坏是导致上电烧保险的常见原因之一。
1.1.1 电源输入接口损坏或短路
电源输入接口通常采用端子排或dc插座形式。在工业现场环境中，由于振动、粉尘、腐蚀性气体等因素的影响，输入接口的引脚可能出现氧化、松动或变形。若引脚之间因粉尘堆积或引脚变形导致短路，当接通电源时，会直接形成大电流回路，瞬间熔断保险管。此外，若外部电源线接线错误，如将火线和零线直接短接，或电源线绝缘层破损导致线芯短路，也会引发上电烧保险故障。
1.1.2 压敏电阻损坏
压敏电阻（varistor）是电源输入回路中用于防雷击和过电压保护的关键元件，通常并联在交流输入两端。压敏电阻的特性是当两端电压超过其标称电压时，电阻值迅速下降，将过电压能量泄放。但在长期使用过程中，压敏电阻可能因老化、过电压冲击次数过多或本身质量问题而失效。失效后的压敏电阻可能呈现短路状态，此时接通电源，电流会通过短路的压敏电阻形成大电流，导致保险管熔断。判断压敏电阻是否损坏的方法是通过万用表测量其阻值，正常情况下压敏电阻的阻值应在几十千欧以上，若测量阻值为0或接近0，则说明压敏电阻已短路损坏。
1.2 emi滤波电路故障
emi滤波电路主要由共模电感、差模电感、滤波电容等元件组成。该电路故障也是导致上电烧保险的重要原因。
2.2.1 滤波电容击穿短路
emi滤波电路中的滤波电容包括X电容和Y电容。X电容并联在交流输入两端，用于抑制差模干扰；Y电容分别接在交流输入两端与地之间，用于抑制共模干扰。这些电容多为薄膜电容或瓷片电容，在长期使用过程中，由于电压波动、温度变化、湿度影响或电容本身质量缺陷，可能出现电容击穿短路故障。当X电容击穿短路时，会直接将交流输入的火线和零线短接，导致回路电流急剧增大，熔断保险管；Y电容击穿短路时，若设备接地不良，也可能形成对地短路回路，引发过流烧保险。此外，电容击穿时可能伴随漏液、鼓包等现象，可通过外观检查初步判断。
1.2.2 共模电感或差模电感绕组短路
共模电感和差模电感的绕组采用漆包线绕制而成，若漆包线的绝缘层因高温、潮湿或机械损伤而破损，会导致绕组间短路或绕组与铁芯短路。绕组短路会使电感的直流电阻急剧减小，导致回路电流增大，从而熔断保险管。判断电感是否短路的方法是使用万用表测量电感的直流电阻，正常情况下电感的直流电阻较小（通常为几欧到几十欧），但如果测量阻值远小于正常值或接近0，则说明绕组存在短路故障。此外，电感短路时可能伴随发热、绕组变色等现象。
1.3 整流滤波电路故障
整流滤波电路将交流电转换为直流电，该电路中的整流桥、滤波电容等元件损坏是上电烧保险的常见原因。
1.3.1 整流桥击穿短路
整流桥由四个二极管组成，用于将交流电整流为直流电。在实际应用中，整流桥可能因过电压、过电流、散热不良或二极管质量问题而击穿损坏。当整流桥中的一个或多个二极管击穿时，会导致交流输入直接通过击穿的二极管形成短路回路。例如，若整流桥的正输出端和负输出端之间的二极管击穿，会使交流输入的火线和零线通过该二极管直接短接，瞬间产生大电流，熔断保险管。判断整流桥是否损坏的方法是使用万用表的二极管档测量整流桥各引脚之间的正反向电阻，正常情况下，整流桥的输入引脚与输出引脚之间应具有单向导电性，若测量发现正反向电阻均为0，则说明整流桥已击穿短路。
1.3.2 滤波电解电容击穿或漏电严重
整流后的直流电经过电解电容滤波，以减小电压波动。滤波电解电容通常容量较大，在长期使用过程中，由于电解液干涸、电容老化、电压过高或温度过高，可能出现电容击穿短路或漏电严重的故障。当电解电容击穿短路时，会直接将整流后的直流电压短路，导致回路电流急剧增大，熔断保险管；若电容漏电严重，也会使回路电流超过保险管的额定电流，导致保险管熔断。电解电容损坏时通常会出现鼓包、漏液、顶部凸起等外观特征，可通过外观检查初步判断，同时也可使用万用表测量电容的容量和漏电情况。
1.4 开关电源模块故障
开关电源模块是触摸屏电源系统的核心部件，负责将整流后的直流电转换为各模块所需的电压。开关电源模块内部故障也会导致上电烧保险。
1.4.1 开关管击穿短路
开关管（如mosfet或三极管）是开关电源模块中的关键元件，用于控制电流的通断。在开关电源工作过程中，开关管承受较高的电压和电流，若因pwm控制电路故障导致开关管长期处于导通状态，或开关管本身质量缺陷、散热不良，会导致开关管击穿短路。开关管击穿后，会使整流后的直流电压直接通过开关管对地短路，形成大电流，熔断保险管。判断开关管是否击穿的方法是使用万用表测量开关管的源极、漏极（或发射极、集电极）之间的电阻，正常情况下应具有较高的电阻值，若测量阻值为0，则说明开关管已击穿短路。
1.4.2 开关电源控制芯片故障
开关电源控制芯片负责产生pwm信号，控制开关管的导通与关断。若控制芯片内部电路故障，可能导致输出的pwm信号异常，如占空比过大或持续输出高电平，使开关管长期导通，进而导致开关管击穿短路，***终熔断保险管。此外，控制芯片的电源引脚或接地引脚若出现短路，也可能直接导致电源回路过流，烧断保险。判断控制芯片是否故障通常需要测量其各引脚的电压值，并与正常工作电压进行对比，或通过替换法进行验证。
1.4.3 高频变压器绕组短路
高频变压器在开关电源中用于电压变换和隔离。若高频变压器的初级绕组或次级绕组因绝缘层破损而出现短路，会导致变压器的励磁电流急剧增大，进而使开关管的电流超过额定值，导致开关管击穿短路，***终熔断保险管。高频变压器绕组短路时，可能伴随变压器发热、绕组变色等现象，可通过测量绕组的直流电阻进行判断，若绕组电阻远小于正常值，则说明存在短路故障。
1.5 其他模块故障
除了上述电源系统相关模块外，触摸屏的其他模块故障也可能导致上电烧保险。
1.5.1 显示驱动模块短路
显示驱动模块负责驱动触摸屏的显示屏，若显示驱动芯片或其周边电路出现短路故障，会导致该模块的供电电流急剧增大。由于显示驱动模块通常由开关电源模块供电，过大的电流会使开关电源模块过载，进而导致开关管击穿短路，***终熔断保险管。判断显示驱动模块是否短路的方法是断开显示驱动模块与开关电源模块的连接，然后上电测试，若保险管不再熔断，则说明显示驱动模块存在短路故障。
1.5.2 触摸感应模块短路
触摸感应模块用于检测用户的触摸操作，若触摸感应芯片或其周边电路出现短路故障，同样会导致供电电流过大，使开关电源模块过载，引发烧保险故障。与显示驱动模块类似，可通过断开触摸感应模块与开关电源模块的连接，上电测试来判断该模块是否存在故障。
1.5.3 主板线路短路
触摸屏主板上的线路密集，若因主板进水、腐蚀、灰尘堆积或机械损伤导致线路之间短路，会直接形成大电流回路，熔断保险管。例如，电源线路与地线路之间短路、不同电压等级的线路之间短路等，都可能引发此类故障。主板线路短路的排查难度较大，需要仔细检查主板外观，查看是否有明显的线路破损、腐蚀痕迹，或使用万用表逐点测量线路的通断情况。
第二章 欧姆龙触摸屏上电烧保险故障维修方法与流程
针对欧姆龙触摸屏上电烧保险故障，维修应遵循“先断电检查、后逐步排查、先易后难、先外后内”的原则，避免盲目操作导致故障扩大。以下是详细的维修流程与方法：
2.1 前期准备工作
在进行维修前，需要做好以下准备工作：
- ：准备万用表（数字万用表为佳）、电烙铁、焊锡丝、吸锡器、螺丝刀套装、镊子、绝缘手套、防静电手环等维修工具。
- ：维修过程中必须严格遵守安全操作规程，佩戴绝缘手套和防静电手环，避免触电或静电损坏元件。确保工作环境通风良好，远离易燃易爆物品。
- ：获取该型号欧姆龙触摸屏的电路图、元器件清单等技术资料，以便准确了解电路结构和元件参数。
- ：记录故障现象（如是否伴随冒烟、异味等）、设备使用环境、故障发生时间等信息，为故障排查提供参考。

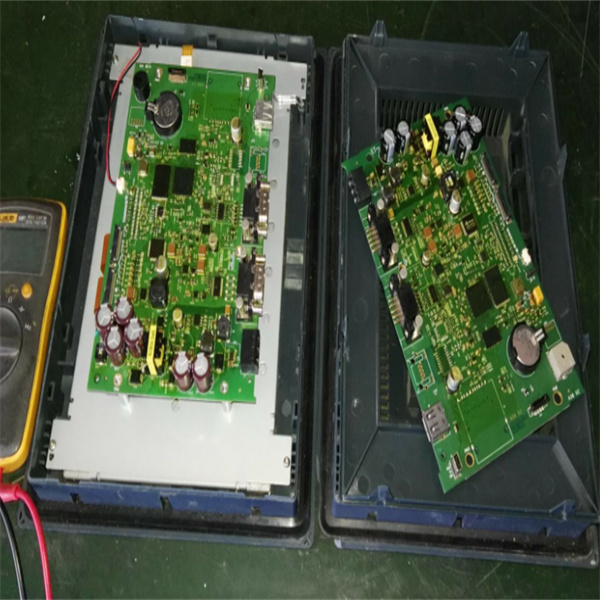

2.2 初步外观检查
断开触摸屏的电源，拆卸触摸屏的外壳，对内部电路进行初步外观检查，重点关注以下部位：
- ：检查保险管是否熔断，若保险管玻璃外壳破裂、内部金属丝熔断，则确认保险管已损坏。同时观察保险管内是否有发黑现象，若有发黑，说明电路中存在严重短路故障。
- ：检查滤波电容、电解电容等是否有鼓包、漏液、顶部凸起等损坏迹象；检查X电容、Y电容是否有击穿、炸裂现象。
- ：检查整流桥、开关管是否有发黑、烧焦、引脚氧化等现象。
- ：检查主板是否有进水、腐蚀、灰尘堆积、线路破损等情况，重点检查电源线路和接地线路是否有短路痕迹。
- ：检查压敏电阻、电感、高频变压器等元件是否有外观损坏、发热变色等现象。
通过初步外观检查，往往可以发现一些明显的故障点，如鼓包的电容、烧焦的开关管等，为后续的故障排查提供方向。
2.3 断电测量排查
在初步外观检查的基础上，使用万用表对怀疑故障的元件进行断电测量，进一步确定故障点。
2.3.1 电源输入回路测量
首先将保险管取下，避免测量过程中再次烧断保险。使用万用表的电阻档，测量电源输入接口两端的电阻值，正常情况下应具有较高的电阻值（若未接负载，电阻值应接近无穷大）。若测量电阻值为0或接近0，则说明电源输入回路存在短路故障，需进一步排查压敏电阻、emi滤波电路等。
测量压敏电阻的阻值，正常情况下压敏电阻的阻值应在几十千欧以上，若阻值为0或接近0，则说明压敏电阻已短路损坏，需更换同型号的压敏电阻。
2.3.2 emi滤波电路测量
测量emi滤波电路中的X电容和Y电容的阻值，正常情况下电容的阻值应接近无穷大，若测量阻值为0，则说明电容已击穿短路，需更换同规格的电容。
测量共模电感和差模电感的直流电阻，正常情况下电感的直流电阻较小（几欧到几十欧），若测量阻值远小于正常值或接近0，则说明绕组存在短路故障，需更换同型号的电感。
2.3.3 整流滤波电路测量
使用万用表的二极管档测量整流桥各引脚之间的正反向电阻。将万用表红表笔接整流桥的正输出端，黑表笔分别接两个交流输入端，正常情况下应显示导通（有一定的正向压降）；将红表笔接交流输入端，黑表笔接正输出端，应显示截止（电阻无穷大）。同理，测量整流桥的负输出端与交流输入端之间的正反向电阻，若测量结果不符合上述规律，尤其是正反向电阻均为0，则说明整流桥已击穿短路，需更换整流桥。
测量滤波电解电容的容量和漏电情况。使用万用表的电容档测量电容的容量，若测量容量远小于电容的标称容量，则说明电容已老化；若测量时万用表显示电容短路，则说明电容已击穿。对于漏电情况，可使用万用表的电阻档测量电容两端的电阻，正常情况下电阻值应逐渐增大，若电阻值始终较小，则说明电容漏电严重，需更换同规格的电解电容。
2.3.4 开关电源模块测量
测量开关管的源极、漏极（或发射极、集电极）之间的电阻，正常情况下应具有较高的电阻值（mosfet的漏源极之间电阻通常为几百欧到几千欧），若测量阻值为0，则说明开关管已击穿短路，需更换同型号的开关管。同时，还需检查开关管的栅极（或基极）电路，查看是否有电阻、电容损坏导致开关管误导通。
测量高频变压器初级绕组和次级绕组的直流电阻，正常情况下初级绕组电阻较小（几欧到几十欧），次级绕组电阻更小（几欧以内），若测量阻值远小于正常值或接近0，则说明绕组存在短路故障，需更换高频变压器。
测量开关电源控制芯片各引脚之间的电阻，查看是否有短路现象。同时，可参考电路图测量控制芯片的电源引脚、接地引脚之间的电阻，若电阻值为0，则说明控制芯片内部短路，需更换控制芯片。
2.3.5 其他模块测量
对于显示驱动模块和触摸感应模块，可断开其与开关电源模块的供电连接线，然后测量模块供电输入端的电阻值，正常情况下应具有一定的电阻值（根据模块电路而定），若测量阻值为0，则说明模块内部存在短路故障，需进一步排查模块内部的芯片和元件，或更换整个模块。
检查主板线路是否短路，可使用万用表的通断档，逐点测量电源线路与地线路、不同电压等级线路之间的通断情况，若发现线路之间导通，则说明存在线路短路故障，需修复短路的线路。
2.4 元件更换与焊接
确定故障元件后，需要进行元件更换。更换元件时应注意以下几点：
- ：更换的元件必须与原元件的型号、规格、参数一致，如保险管的额定电流和电压、电容的容量和耐压值、开关管的型号和参数等，避免因元件选型不当导致故障再次发生或损坏其他电路。
- ：使用电烙铁进行焊接时，应控制好电烙铁的温度（通常为300-350℃），避免温度过高损坏元件或主板。焊接时间不宜过长，每个焊点焊接时间一般不超过3秒。焊接时应确保焊点牢固、光滑，无虚焊、漏焊现象。对于贴片元件，可使用热风枪进行拆卸和焊接，注意控制热风枪的温度和风速。
- ：更换集成电路、mosfet等静电敏感元件时，必须佩戴防静电手环，避免静电损坏元件。
更换故障元件后，需再次使用万用表对更换后的元件进行测量，确认元件安装正确、无短路现象。
2.5 上电测试与验证
元件更换完成后，进行上电测试，验证故障是否已排除。上电测试时应遵循以下步骤：
- ：首先不连接触摸屏的负载（如显示屏、触摸板等），只连接电源输入回路、emi滤波电路、整流滤波电路和开关电源模块，然后接通电源，观察保险管是否熔断，同时使用万用表测量开关电源模块的输出电压是否正常。若保险管未熔断，输出电压正常，则说明电源系统的故障已排除。
- ：在空载测试正常的基础上，连接触摸屏的各个负载模块（如显示屏、触摸板等），再次接通电源，观察触摸屏是否能正常启动，各功能是否正常（如显示是否清晰、触摸是否灵敏等）。同时监测各模块的供电电流是否在正常范围内，避免出现过载现象。
- ：让触摸屏连续运行一段时间（如2-4小时），观察设备是否有发热、异常噪音等现象，测量各点电压是否稳定，确保故障已彻底排除，设备能够稳定运行。
若上电测试过程中保险管再次熔断，说明仍存在未排查到的故障点，需返回步骤3.3重新进行故障排查，直至找到所有故障点并更换损坏元件。
第三章 欧姆龙触摸屏上电烧保险故障预防措施
为了减少欧姆龙触摸屏上电烧保险故障的发生，延长设备的使用寿命，在日常使用和维护过程中应采取以下预防措施：
3.1 规范电源连接与供电
确保外部电源电压稳定，符合触摸屏的额定电压要求。在连接电源线时，应严格按照设备说明书的要求进行接线，避免火线和零线接反或短路。建议在触摸屏的电源输入端安装稳压电源或浪涌保护器，以抑制电网电压波动和雷击过电压对设备的冲击。同时，定期检查电源线和电源输入接口，确保接线牢固、无松动、无氧化现象。
3.2 改善设备使用环境
欧姆龙触摸屏应安装在干燥、通风、清洁的环境中，避免设备进水、受潮或被粉尘、腐蚀性气体侵蚀。控制设备工作环境的温度，避免温度过高（通常工作环境温度应控制在0-50℃之间），必要时可安装散热风扇或空调设备，确保设备散热良好。避免设备受到强烈的振动和冲击，防止主板线路和元件损坏。
3.3 定期维护与检查
制定定期维护计划，对触摸屏进行定期检查和维护：
- 定期清洁触摸屏的外壳和内部灰尘，可使用压缩空气吹除内部灰尘，避免灰尘堆积导致线路短路。
- 定期检查电容、整流桥、开关管等易损元件的外观，查看是否有鼓包、漏液、烧焦等损坏迹象，及时更换老化或损坏的元件。
- 定期测量各模块的供电电压和电流，确保设备工作参数正常。
- 定期检查触摸屏的接地情况，确保接地良好，避免静电和电磁干扰对设备的影响。
3.4 正确操作与使用
操作人员应严格按照设备操作规程进行操作，避免频繁开关机或突然断电。在触摸屏出现故障时，应立即断电，避免故障扩大，及时联系专业维修人员进行维修，不得自行随意拆卸和更换元件。
第四章 总结与展望
欧姆龙触摸屏上电烧保险故障的核心原因是电路中存在短路或过流现象，故障点主要集中在电源输入回路、emi滤波电路、整流滤波电路、开关电源模块以及其他负载模块。维修时应遵循“先断电检查、后逐步排查、先易后难、先外后内”的原则，通过外观检查、断电测量、元件更换和上电测试等步骤，逐步确定并排除故障。
在日常使用中，通过规范电源连接、改善使用环境、定期维护检查和正确操作等预防措施，可以有效减少此类故障的发生。随着工业自动化技术的不断发展，欧姆龙触摸屏的功能越来越强大，电路结构也越来越复杂，这对故障维修技术提出了更高的要求。未来，维修人员需要不断学习和掌握新的技术知识，提高故障排查和维修能力，同时，设备制造商也应在产品设计中进一步增强电源系统的保护功能，提高设备的可靠性和稳定性。
