OMRON欧姆龙PLC动作停止故障维修全面解析：5月26日我们收到一位来自杭州的客户的来电，咨询欧姆龙PLC发生了动作停止的故障问题。OMRON欧姆龙PLC作为工业自动化控制的核心设备，其稳定运行对生产线至关重要。然而在实际应用中，PLC动作停止故障时有发生，严重影响生产效率。

电源问题导致的PLC动作停止

电源问题是OMRON欧姆龙PLC动作停止的***常见原因之一，约占总故障的30%。电源故障不仅会导致PLC突然停机，还可能造成程序丢失或硬件损坏。

电源质量不佳的表现与检测

电源质量问题主要包括电压波动、缺相、低压或供电不稳定等情况。当发生这类问题时，PLC的PUN灯可能不亮或闪烁，系统无法正常启动。检测电源质量时，应使用专业的电压波形测试器测量PLC电源模块的交流供电端电压变化。正常情况下，电压应在额定值±10%范围内波动。如果发现电压瞬时降至额定值的85%以下（如220V系统降至184V-186V），且持续时间超过10ms，PLC就可能检测到电源中断而停止工作。
典型案例：某蒸气双效溴化锂吸收式冷气机组中，使用欧姆龙PLC(C200HE-CPU42，电源PA204S)控制两台水泵启动时，经常导致PLC电源中断。经检测发现，同时启动两台水泵时，供电电压瞬时降至184V-186V，持续时间达25ms以上，导致PLC停止工作。

电源模块与保险丝故障排查

电源模块故障通常表现为模块烧焦、膨胀或有明显烧焦气味。检查时应：
1.目视检查电源模块外观是否有异常
2.使用万用表测量电源模块各输出端子的电压值
3.检查PLC的保险丝是否熔断或损坏，特别是在电源输入或电源模块位置处
维修方法：如果确认电源模块损坏，需要更换整个模块。对于保险丝熔断情况，应先查明熔断原因（如短路、过载等），排除根本问题后再更换同规格保险丝。

电源问题的解决方案

针对不同的电源问题，可采取以下解决方案：
单独供电：当PLC与高功率设备（如电机、加热器等）共用同一电源时，建议从变压器转换后的另一路接220V单独供PLC电源。实践证明，这种方法能有效避免大功率设备启动时对PLC电源的影响。
使用不间断电源(UPS)：为PLC配置UPS可以防止突然断电造成的程序丢失和设备损坏。UPS还能滤除电网中的干扰，提供稳定的电源质量。
增加电源容量：如果工厂变压器容量不足，可考虑将变压器增容，换用更大容量的变压器，减少电压波动幅度。
定期更换备用电池：对于PLC的易失性存储器，应定期更换备用电池，防止电源短时掉电导致程序内容丢失。

硬件故障引发的PLC动作停止

硬件故障是导致OMRON欧姆龙PLC动作停止的第二大原因，主要包括CPU模块、I/O模块、背板连接器等部件的故障。这类故障通常比较明显，但诊断和维修需要系统的方法。

CPU与存储器故障诊断

CPU异常报警时，应检查CPU单元连接于内部总线上的所有器件。具体方法是依次更换可能产生故障的单元，找出故障单元，并作相应处理。存储器异常报警时，如果是程序存储器的问题，通过重新编程后还会再现故障。这种情况可能是噪声的干扰引起程序的变化，否则应更换存储器。
典型症状：
CPU故障：PLC上电后无任何反应，所有指示灯不亮或全部闪烁
存储器故障：程序无故改变或丢失，参数设置无法保存

I/O模块与背板连接器故障

输入/输出模块故障是硬件故障中***常见的类型之一。当发生这类报警时，应首先检查输入/输出单元和扩展单元连接器的插入状态、电缆连接状态，确定故障发生的具体单元后，再进行更换。
实用诊断方法：
将所有模块拆下，然后一个一个重新安装，观察哪个模块安装后导致系统异常
使用替换法，用已知正常的模块替换可疑模块
检查模块指示灯状态，根据指示灯判断故障类型

连接线路与端子问题

端子接线接触不良是PLC工作一定时间后的常见故障，随着设备动作频率升高而出现。由于控制柜配线缺陷或使用中的震动加剧及机械寿命等原因，接线头或元器件接线柱易产生松动而引起接触不良。
排查方法：
使用万用表检查线路通断
检查端子螺丝是否松动
观察接线端子是否有氧化或腐蚀现象
轻轻摇动线缆，观察PLC状态是否变化
解决方案：对于比较重要的外设接线端子的接线，为保证可靠连接，一般采用焊接冷压片或冷压插针的方法处理。

PLC动作停止故障的系统化排查流程

面对OMRON欧姆龙PLC动作停止故障，遵循系统化的排查流程可以提高维修效率，避免遗漏关键问题。下面介绍一种经过实践验证的排查方法。

初步检查与诊断

观察指示灯状态：
POWER灯：电源指示
RUN灯：运行状态
ERR/ALM灯：错误报警
INH灯：输出禁止
BKUP灯：电池报警
根据指示灯状态可以初步判断故障类型
检查电源电压：
测量输入电压是否在允许范围内(±10%)
检查各输出端子的电压值
观察电压是否稳定，有无波动
简单操作测试：
尝试复位PLC
检查拨码开关位置
尝试切换运行模式(RUN/STOP)
分级排查法
***级：电源与基本单元：
检查主电源
检查CPU模块
检查存储器模块
检查背板总线
第二级：I/O系统：
检查输入模块及现场设备
检查输出模块及负载
检查扩展单元连接
第三级：程序与通信：
检查程序逻辑
检查通信设置
检查特殊功能模块
实用技巧：当PLC上电后显示STOP状态且无法切换至RUN时，可以连接编程软件查看诊断缓冲区信息，这通常能提供具体的故障原因。

模块替换与隔离法

对于复杂的故障，可以采用模块替换法和隔离法进行排查：
模块替换法：用已知正常的模块逐步替换可疑模块，观察故障现象是否消失
隔离法：
断开所有扩展单元，仅保留CPU和电源
逐步添加模块，观察何时出现故障
断开部分现场设备，缩小排查范围
案例：某生产线PLC停机，将所有模块拆下后逐个安装，发现DI模块一装上去，组态就显示所有模块断开，更换DI模块后问题解决。

预防性维护与常见故障处理实例

预防性维护是减少OMRON欧姆龙PLC动作停止故障的有效手段。通过定期检查和保养，可以提前发现并消除潜在问题，保证PLC系统的稳定运行。

预防性维护计划

定期检查项目：
每月：检查电源电压、接地电阻、环境温度
每季度：检查端子紧固状态、清洁滤网、备份程序
每年：检查电池状态、更换老化电容、全面清洁
重点维护内容：
电源模块：检查散热、电容状态
I/O模块：检查端子连接、指示灯状态
通信模块：检查连接器、线缆状态
电池：定期更换（一般2-3年）
环境改善措施：
确保足够的散热空间
安装空调或风扇控制温度
使用防尘滤网
避免潮湿和腐蚀性环境
典型故障处理实例
实例1：PLC电源指示灯闪烁
故障现象：Omron PLC电源指示灯闪烁，系统无法启动
处理步骤：
检查外部电源连接是否稳固，电压是否符合要求
检查PLC内部保险丝是否熔断
检查电源模块是否有烧焦或膨胀迹象
尝试重启PLC
检查电源管理相关设置与参数
检查环境温度是否过高
实例2：PLC不执行程序
故障现象：PLC上电后RUN灯亮，但不执行程序
排查方法：
输入检查：利用输入LED指示灯识别，或用写入器构成的输入监视器检查
程序执行检查：通过写入器上的监视器检查梯形图的接点状态与结果是否一致
输出检查：用输出LED指示灯识别 实例3：模拟量模块输出异常

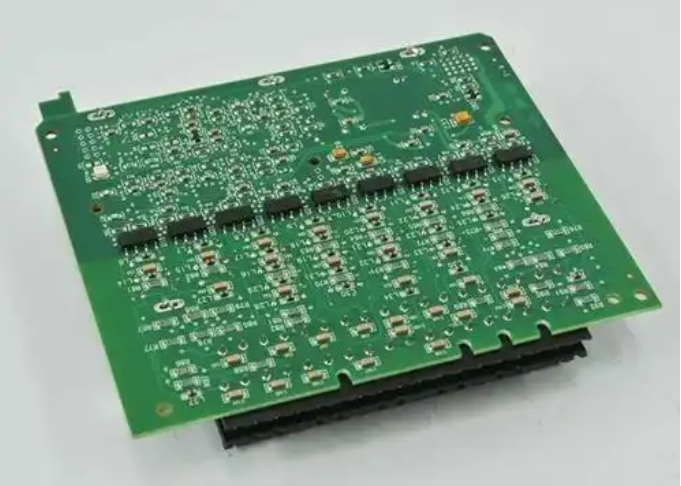

故障现象：CJ1W-DA041模块4路输出中2路正常，2路无输出
解决方案：
检查故障通道对应的D/A转换芯片(LT1490)
测量芯片供电电压
检查外围电路元件
更换损坏芯片
通过系统化的故障排查方法和预防性维护计划，可以显著降低OMRON欧姆龙PLC动作停止故障的发生率，提高生产设备的可靠性和稳定性。
