施耐德软启动器上电跳闸故障维修省心省力
施耐德软启动器上电跳闸故障维修省心省力:5月21日我们公司收到一位来自山东的客户的来电,咨询施耐德软启动器发生了上电跳闸的故障。施耐德软启动器作为工业控制领域广泛使用的电机启动设备,其稳定运行对生产流程至关重要。然而在实际应用中,上电跳闸是***常见的硬件故障之一,可能导致产线停机,造成经济损失。

上电跳闸故障的常见现象与初步诊断

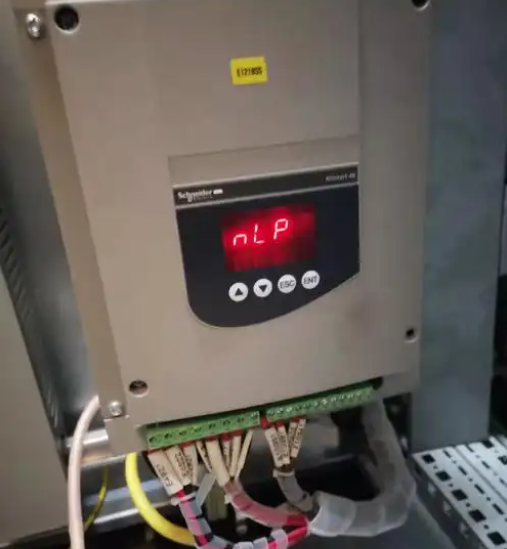

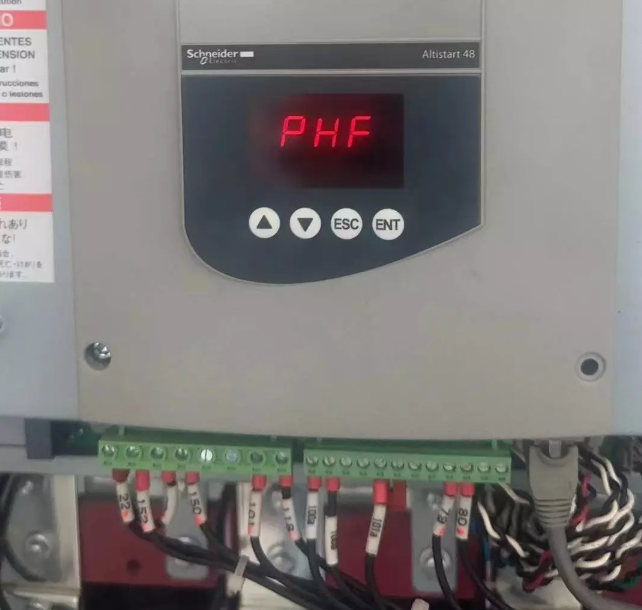

施耐德软启动器在上电时出现跳闸故障通常会伴随一些明显的现象表现,准确识别这些现象有助于快速缩小故障范围。***常见的现象是断路器或熔断器在通电瞬间立即动作,有时还伴有异常声响、火花或焦糊味。部分情况下,设备可能在通电后几秒内跳闸,此时观察面板指示灯状态可提供重要线索——如电源指示灯不亮、故障灯闪烁或特定错误代码显示(如F04输入缺相、F07启动过流等)。电源与输入回路故障分析
电源问题是导致施耐德软启动器上电跳闸的***常见硬件故障之一,其影响程度从轻微运行不稳定到设备完全无法工作不等。输入缺相故障(对应错误代码F04)尤为典型,当三相电源中任意一相缺失或电压严重不平衡时,软启动器的保护机制会立即动作防止设备损坏。导致缺相的原因多样,包括但不限于:进线电源接头氧化松动、配电断路器某相触点烧蚀、输入电缆芯线断裂或接触器触点接触不良等。检测时需使用万用表依次测量软启动器输入端L1、L2、L3两两之间的电压,正常情况各线电压应平衡且符合额定值(如380V)。输入滤波电路故障同样会导致上电异常。施耐德软启动器前端通常设有EMC滤波电路,由电容、电感和电阻组成,用于抑制高频干扰。当滤波电容击穿短路或泄放电阻阻值异常时,上电瞬间可能形成大电流通路,引起上级保护装置跳闸。这类故障的特点是:断开滤波电路后设备可正常上电(但抗干扰能力下降)。维修时需要特别检查滤波板上的电解电容是否有鼓包、漏液现象,以及压敏电阻是否因过压而击穿。
电源模块故障表现为控制电路无供电,面板无显示或显示异常。施耐德软启动器的控制电源通常取自三相中的两相(如L1和L3),经变压器或开关电源转换为DC24V、±15V等低压为控制板供电。当电源模块中的整流二极管短路、滤波电容失效或稳压IC损坏时,可能造成输入侧短路而跳闸。检测方法包括:断电后测量电源模块输入/输出端对地电阻,异常偏低(如<100Ω)则表明存在短路;上电后测量输出电压是否稳定在标称值。
防护与改进措施对于电源类故障尤为重要。建议在软启动器前端加装三相电源监控继电器,实时监测电压、相序和平衡度,提前预警电源问题;输入线缆采用铜鼻子压接后镀锡处理,防止氧化导致接触电阻增大;大功率设备(如45KW以上)应考虑独立配电回路,避免与其他大电流设备共用变压器。实践证明,这些措施可减少约60%的电源相关故障。
功率元件与输出回路故障解析
施耐德软启动器的核心功率元件——晶闸管(可控硅)模块的损坏是导致上电跳闸的严重硬件故障之一。每相由两个反并联晶闸管组成,共同调节输出电压实现软启动。当任一晶闸管击穿短路时,上电瞬间即形成直通回路,产生极大短路电流使上级断路器跳闸。检测晶闸管需使用万用表二极管档:正常时阳极与阴极间正反向均不通(仅触发极与阴极间有约20-30Ω电阻);若阳极与阴极间双向导通,则表明已击穿。输出缺相故障(对应错误代码F09)同样不容忽视。与输入缺相不同,输出缺相可能由以下原因引起:软启动器至电机电缆破损、输出端子松动氧化、内部连接插座松脱或晶闸管门极触发电路失效。值得注意的是,当旁路接触器相序与软启动器输出相序不一致时,切换瞬间会造成相间短路而跳闸,这在实际调试中经常发生。
散热系统失效引发的过热保护(F03报警)虽不直接导致上电跳闸,但若长期过热运行会加速晶闸管老化***终短路。散热问题主要表现为:风扇不转或转速不足(轴承卡死或绕组断路)、散热器积尘过厚(影响热传导)、导热硅脂干涸(增大热阻)等。检测时应上电观察风扇是否正常启动,断电后检查散热器表面温度是否均匀(使用红外测温仪),散热片间隙是否有灰尘堵塞。某维修记录显示,一台55KW软启动器频繁过热跳闸,拆解发现散热风扇轴承卡死,更换风扇并清理散热器后运行温度降低25℃。
功率回路维修注意事项:
更换晶闸管模块时需选用同型号或参数更高的替代品,特别注意电压等级(如1600V)和电流容量(如790A)
安装新模块前应清洁散热器表面,均匀涂抹优质导热硅脂(导热系数≥3W/mK),确保接触面平整无缝隙
重新紧固所有主回路连接螺栓至标准扭矩(参考说明书,如M8螺栓约20Nm),防止接触电阻过大导致局部过热
维修后***上电前,建议使用调压器缓慢升高输入电压,观察电流变化,及早发现潜在问题
对于大功率软启动器(如400KW以上),功率元件的动态测试尤为重要:使用晶闸管测试仪检查其触发特性;或在低压(如24V)下模拟触发,验证导通状态。这些专业检测手段能有效预防上电后瞬间短路的风险。
控制电路与保护装置故障排查
施耐德软启动器的控制电路故障虽然不像功率元件故障那样直接导致剧烈跳闸,但可能引发误保护动作或逻辑混乱,同样表现为上电后异常跳闸现象。控制板故障是较为复杂的维修情况,常见症状包括:上电后无任何显示、指示灯乱码、参数无法保存或随机复位等。深层原因可能涉及:DC/DC电源电路异常(如滤波电容鼓包)、MCU复位电路故障(复位电容失效)、EEPROM数据丢失或程序跑飞。电流检测电路异常会导致虚假的过流保护(F07/F08报警)。软启动器通常采用霍尔传感器或分流器检测三相电流,当检测电路中的运算放大器损坏、基准电压漂移或信号调理电路元件变质时,控制系统会误判实际电流值而触发保护。某案例中,一台ATS48软启动器空载上电即报F07启动过流,检查发现U相电流检测电路的滤波电容漏电,导致信号异常,更换后故障排除。检测时应对比三相检测电路输出信号,异常的一相即为故障点。
旁路控制回路故障表现为启动完成后旁路接触器不吸合或异常跳闸。可能原因包括:旁路控制继电器触点氧化接触不良、保持线圈断路、辅助触点接触电阻过大或PLC控制信号异常。特别需要注意的是,在切换至旁路运行时,如果主接触器与旁路接触器之间存在机械联锁或电气互锁设计,任一联锁装置故障都将导致切换失败。维修实例显示,一台45KW软启动器在切换旁路时跳闸,经查为机械联锁装置调整不当,两接触器存在短暂同时闭合现象,重新调整后问题解决。
保护装置误动作也是上电跳闸的常见诱因。施耐德软启动器内置多种保护功能(过流、过热、缺相等),当这些保护电路的基准设置漂移或检测元件损坏时,即使实际运行参数正常也会触发保护。典型故障点包括:
电流互感器二次侧开路(产生高压损坏电路)
温度传感器(如PT100)阻值漂移
比较器基准电压分压电阻变值
信号隔离光耦失效

1.对于疑似故障的控制板,可尝试冷却法:用电路冷却剂局部喷洒可疑元件(如CPU、存储器等),观察故障是否暂时消失
2.使用示波器跟踪关键测试点信号波形,如晶振频率、PWM输出、电流反馈等
3.检查所有接插件和排线连接,多次插拔排除接触不良可能
4.重点检测电解电容(特别是电源滤波电容),使用ESR表测量等效串联电阻
5.对于程序紊乱,尝试重新烧录固件
