FANUC控制板失效故障维修

发布于:2021-08-03 17:14:36
21736次浏览

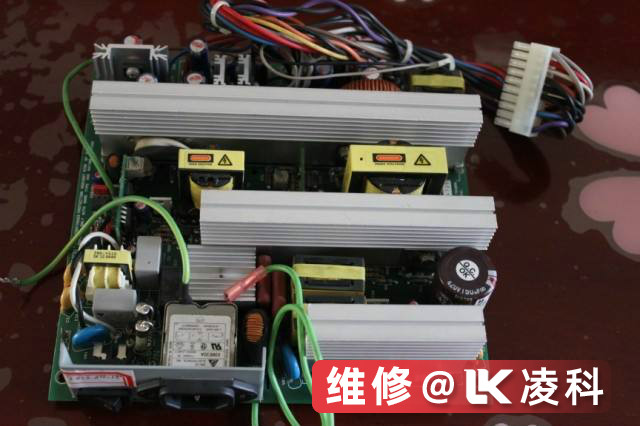

FANUC控制板失效故障维修: FANUC控制板失效故障, 经查24V转5V,3.3V电压无输出,查24V输入相关保险及相关二极管正常,查电容无短路,电容VI 曲线正常,此板还有他人维修痕迹,属曾经维修不成功模块。此模块采用 step-down 降压式开关稳压芯片 LTC3707EGN,它的典型电路先不怀疑芯片损坏,查周边元件,当查到一个标称242(2.4kQ)的贴片小电阻时,显示12.3kQ,说明此电阻已经损坏。找相同阻值电阻更换后,给模块通24VDC电压,5V输出正常,3.3V 输出只有1.2V左右,断电量3.3V电源正负间电阻只有200,怀疑某个元件短路,试着通电一段时间,逐个用手摸3.3V上并联的元件,当摸到一个220μF锂电容时,感觉其表面发烫,仔细观察,发现被以前的维修者动过并且焊反了,将其更换,复查3.3V两端还是200,通电后3.3V电压却正常了。
FANUC控制板失效故障的原因分析:
经过对电压的检测后说明200电阻是正常的3.3V,还有一个BGA芯片使用,阻值较小,估计是CPU芯片,类似于电脑主板CPU电源两端的电阻值,只有数欧姆,属于正常。引发故障的**初原因是2.4k口电阻损坏,然后先前的维修人员又把钮电容焊反了。易弄错,应引起注意。电容的反焊严重的会导致机器内部出现过重的故障,一般要注意的是电解电容会在正极一侧标注,这和铝电解电容在负极标注相反,无经验的维修人员容易弄错,应引起注易。
FANUC控制板失效故障的维修总结:

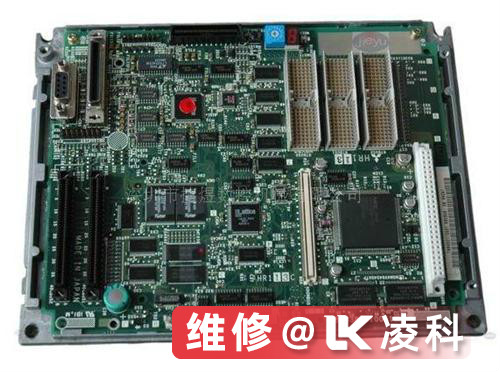

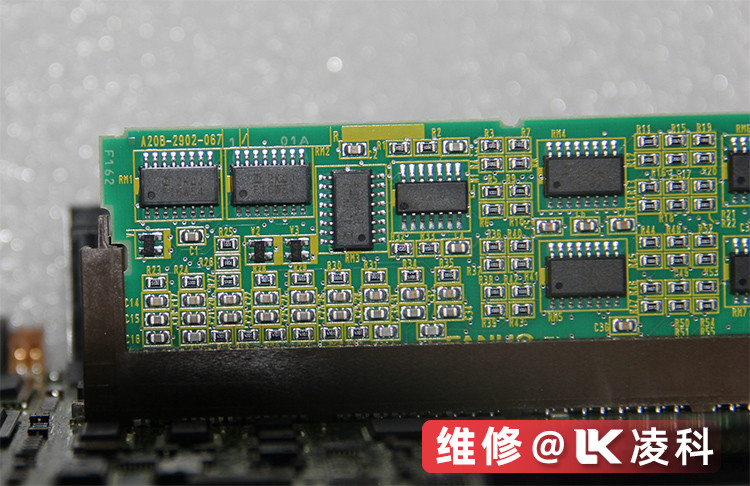

电路板中控制卡是控制整个机器来运行的,检测怀疑程序芯片有问题,板上29F040是存储器芯片,24C04 是串行输入输出的存储器芯片,这两种芯片都是可以重复擦写的。试着用程序烧录器读出程序后,存入电脑,再往原芯片写入读出的程序,这样不会将程序弄丢,发现24C04重新写入没有问题,而 29F040 重新写入出错,不能擦除清空内部程序,判断 29F040 已经损坏。在拔出FANUC 29F040芯片后还发现居然电路板上IC座的方向焊反了,检查IC座的引脚没有明显的拆焊痕迹,应该出厂时就是焊反的。
估计用户有试图维修该电路板,试图用好板上的29F040代替坏板上的,但受IC 座焊反误导,将芯片插反,等明白过来后已经通电造成损坏。程序损坏只有找相同芯片复制才可以修复。之后只好与客户取得联系询问用户得知还有相同机器一台,嘱其将机器带来,先是读出29F040的程序更换新的29F040芯片,写入好机程序后,联机通电显示一切正常,这台FANUC控制板失效故障顺利的维修好。
