施耐德变频器上电没反应故障维修方法详解：在工业自动化控制系统中，施耐德变频器凭借其稳定的性能、高效的调速能力和完善的保护功能，被广泛应用于机床、水泵、风机、传送带等各类工业设备中。然而，在长期运行或不当操作过程中，变频器难免会出现各类故障，其中“上电没反应”是较为常见的硬件故障之一。该故障表现为变频器接通电源后，操作面板无显示、风扇不转动、无任何继电器吸合声，无法进入正常工作状态，直接导致下游设备停机，影响生产进度。本文将系统剖析施耐德变频器上电没反应的核心硬件故障原因，并结合实操经验给出详细的维修方法，为工业维修人员提供专业参考。

一、核心硬件故障原因分析

（一）输入供电电路故障

1. 外部电源异常：工业现场的三相或单相电源若存在电压缺失、电压过低、相位不平衡等问题，会导致变频器无法正常上电。例如，三相供电的变频器若某一相熔断器熔断，会造成输入电压异常；单相供电的变频器若市电电压低于额定值的85%，也会出现上电无反应。此外，外部电源的接线松动、端子氧化、接触器触点烧蚀等，会导致电源无法有效传输至变频器输入端。
2. 输入端子与接线故障：施耐德变频器的输入端子（如L1、L2、L3或L、N）若出现松动、损坏，或输入接线的线径过细、接触不良，会导致供电链路中断。部分变频器的输入端子处设有防浪涌的压敏电阻，若压敏电阻击穿短路，会导致输入电路跳闸，进而表现为上电没反应。
3. 内部输入熔断器熔断：为保护内部电路，施耐德变频器在输入电路中设置了熔断器（保险丝）。当外部电源存在浪涌、短路，或内部电路出现过载、短路故障时，熔断器会熔断以切断供电链路。熔断器熔断后，变频器输入端无电流通入，自然无法上电启动。

（二）开关电源模块故障

1. 整流桥损坏：开关电源模块的前端通常设有整流桥（由四个二极管组成），用于将交流输入转换为直流。在浪涌电压冲击、过载或长期高温运行下，整流桥的二极管可能被击穿短路或开路。整流桥损坏后，无法完成交流到直流的转换，后续电路无直流电压输入，开关电源模块无法工作。
2. 滤波电容失效：整流后的直流电压需通过滤波电容进行平滑滤波，以减少电压波动。若滤波电容出现鼓包、漏液、容量衰减或短路故障，会导致滤波效果失效，直流电压不稳定，进而影响开关电源模块的正常工作。严重时，电容短路会导致开关电源模块触发保护，停止输出电压。
3. 开关管损坏：开关管（如MOS管、IGBT管）是开关电源模块的核心器件，负责将直流电压转换为高频脉冲电压。在高频开关过程中，开关管承受较大的电压和电流应力，若散热不良、驱动电路故障或器件老化，会导致开关管击穿短路或开路。开关管损坏后，开关电源模块无法完成电压转换，无法输出稳定的直流电源。
4. 驱动芯片与控制电路故障：开关管的导通与关断由驱动芯片控制，若驱动芯片（如UC3842、TL494等）损坏，或其周边的电阻、电容等元件失效，会导致驱动信号异常，开关管无法正常工作。此外，开关电源模块的电压反馈电路、过流保护电路故障，也会导致模块无法输出电压或触发保护停机。

（三）控制主板故障

1. 主板电源接口故障：控制主板通过电源接口接收开关电源模块输出的5V、12V等直流电压，若接口松动、氧化或损坏，会导致供电中断，主板无法工作。此外，主板上的电源滤波电容、稳压芯片失效，也会导致主板供电不稳定或中断。
2. 核心芯片损坏：控制主板上的CPU、FPGA等核心芯片是变频器的控制核心，若芯片因电压浪涌、静电冲击、高温老化或焊接不良（如虚焊、脱焊）导致损坏，会导致整个控制系统瘫痪，表现为上电没反应。部分芯片周边的晶振、复位电路故障，也会导致芯片无法正常初始化，进而无法启动。
3. 主板线路故障：控制主板上的印刷电路板（PCB）若存在线路腐蚀、断裂、短路等问题，会导致信号传输和供电链路中断。例如，主板上的电源线路短路可能触发开关电源模块的保护功能，导致其停止输出电压；信号线路断裂可能导致核心芯片无法接收启动信号。

（四）操作面板与连接故障

1. 操作面板损坏：操作面板上的显示屏、背光模块、电源接口若损坏，会导致面板无显示。例如，面板内部的电源滤波电容失效、显示屏驱动芯片损坏，都会导致面板无法正常工作；面板与主板连接的排线松动、氧化或断裂，会导致面板无法接收供电和控制信号，进而无显示。
2. 面板切换开关故障：部分施耐德变频器设有“本地/远程”切换开关，若开关故障或处于异常档位，可能导致面板无法正常显示。此外，面板上的电源按键故障（如卡滞、接触不良），也会导致变频器无法接收启动指令，表现为上电没反应。

（五）其他硬件故障

1. 风扇与散热系统故障：虽然风扇故障本身不会直接导致上电没反应，但部分变频器设有风扇故障保护功能，若风扇短路或卡死，可能触发电源模块的过流保护，导致变频器停止供电。此外，散热片堵塞、散热风扇不工作导致变频器内部温度过高，也可能触发过热保护，表现为上电无反应。

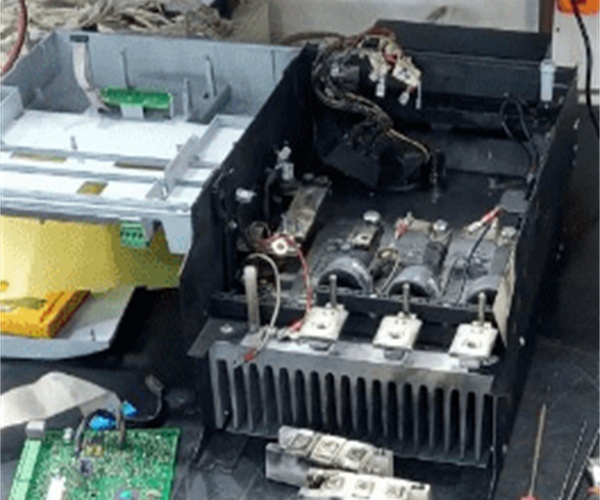

2. 功率模块故障：变频器的功率模块（如IGBT模块）若出现击穿短路故障，会导致母线电压瞬间下降，触发开关电源模块的过流保护，进而停止输出电压，表现为上电没反应。此类故障通常伴随熔断器熔断、电容鼓包等现象。
3. 内部接线松动或脱落：变频器内部的各类连接线（如电源连接线、信号连接线）若因振动、运输或维修不当导致松动、脱落，会导致供电或信号链路中断，进而出现上电没反应的现象。

二、维修方法与实操步骤

（一）前期准备与安全检查

1. 断开变频器的外部电源，等待内部滤波电容放电完成（通常需5-10分钟，可通过万用表测量母线电压确认，电压降至36V以下视为放电完成），避免维修过程中触电。
2. 检查变频器的外观，观察是否存在明显的损坏痕迹，如外壳变形、端子烧蚀、元器件鼓包、漏液、焦糊味等，初步判断故障范围。
3. 确认维修工具的完好性，万用表需校准准确，烙铁温度需调节适宜（避免高温损坏元器件），同时做好静电防护（如佩戴静电手环）。

（二）外部供电电路排查与维修

1. 检测外部电源电压：使用万用表测量变频器输入端的外部电源电压，三相供电需测量L1-L2、L2-L3、L3-L1之间的电压，单相供电需测量L-N之间的电压，确认电压值是否在变频器额定电压范围内（如三相380V变频器，正常电压范围为323V-418V；单相220V变频器，正常电压范围为187V-242V）。若电压异常，需排查外部电源线路、熔断器、接触器等部件，更换损坏的熔断器，修复松动或烧蚀的接线端子。
2. 检查输入端子与接线：拆除变频器的输入接线，检查输入端子是否存在松动、氧化、损坏等问题，若端子氧化可使用砂纸打磨清理；检查输入接线是否存在线径过细、绝缘层破损、接触不良等问题，更换破损的接线，重新紧固端子，确保接线牢固。
3. 检测内部输入熔断器：打开变频器的机壳，找到输入电路中的熔断器（通常位于输入端子附近，带有“FUSE”标识），使用万用表电阻档测量熔断器的通断性。若熔断器开路（电阻无穷大），说明已熔断，需更换同型号、同规格的熔断器（注意：更换前需排查熔断器熔断的根本原因，避免更换后再次熔断）。若新熔断器更换后立即熔断，说明输入电路或后续电路存在短路故障，需进一步排查。

（三）开关电源模块排查与维修

1. 检测母线电压：使用万用表直流电压档，测量开关电源模块输出的母线电压（通常为300V左右，三相380V输入的变频器母线电压约为530V）。若母线电压为0V，说明整流桥或输入电路存在故障；若电压低于正常范围，可能是滤波电容失效或整流桥性能下降。
2. 排查整流桥：将万用表调至二极管档，断开整流桥的输入和输出线路，测量整流桥四个二极管的正向压降和反向电阻。正常二极管的正向压降约为0.5-0.7V，反向电阻无穷大；若测量结果为短路（正向压降为0V）或开路（反向电阻无穷大且正向压降也为无穷大），说明二极管损坏，需更换整流桥或单个二极管。
3. 排查滤波电容：观察滤波电容的外观，若存在鼓包、漏液、顶部凸起等现象，直接更换同规格（同容量、同电压等级）的电容；若外观正常，可使用万用表电容档测量电容容量，若容量衰减超过20%，也需更换。更换电容时需注意正负极，避免接反导致电容爆炸。
4. 排查开关管与驱动电路：断开开关管的电源连接，使用万用表二极管档测量开关管的源极、漏极、栅极之间的通断性。正常MOS管的源极与漏极之间反向电阻无穷大，栅极与源极、漏极之间电阻无穷大；若测量结果为短路，说明开关管损坏，需更换同型号的开关管。同时，检查驱动芯片的供电电压、输出信号（可使用示波器检测），若驱动芯片无输出信号或供电异常，需检查驱动芯片及其周边的电阻、电容元件，更换损坏的器件。
5. 检测开关电源输出电压：若上述元器件正常，可接通变频器电源（注意安全，避免短路），使用万用表测量开关电源模块输出的5V、12V、24V等电压。若某一路电压缺失或不稳定，需排查对应的稳压电路、反馈电路，更换损坏的稳压芯片、电阻或电容。

（四）控制主板排查与维修

1. 检测主板供电：使用万用表测量主板电源接口处的电压（如5V、12V），确认电压是否稳定。若电压不稳定或缺失，检查主板上的电源滤波电容、稳压芯片，更换损坏的元器件；若接口松动或氧化，清理接口并重新紧固。
2. 排查核心芯片状态：观察核心芯片（如CPU、FPGA）的外观，若存在引脚氧化、烧蚀、焊锡流淌等现象，说明芯片损坏，需更换同型号的芯片（更换芯片需具备专业的焊接技术，建议使用热风枪操作）。同时，检查芯片周边的晶振、复位电路，使用示波器测量晶振的输出信号，若晶振无输出，需更换晶振；若复位电路故障，检查复位芯片和周边电阻、电容，更换损坏的器件。
3. 排查主板线路：观察主板的印刷线路，若存在腐蚀、断裂、短路等问题，可使用万用表电阻档测量线路的通断性，对于断裂的线路，可使用导线进行飞线修复；对于短路的线路，需排查短路点（如元器件引脚粘连、焊锡短路），清理短路点并重新焊接。

（五）操作面板与连接排查与维修

1. 检查面板连接：断开操作面板与主板的连接排线，检查排线是否存在松动、氧化、断裂等问题，清理排线接口的氧化层，重新插入排线并紧固。若排线损坏，需更换同规格的排线。
2. 检测面板供电与显示：使用万用表测量面板电源接口处的电压（如5V），若电压正常但面板无显示，说明面板内部损坏（如显示屏、驱动芯片故障），需更换操作面板；若电压缺失，需排查主板到面板的供电线路，修复断裂或短路的线路。
3. 排查面板开关：检查“本地/远程”切换开关、电源按键的通断性，若开关接触不良，可使用酒精清理开关触点；若开关损坏，需更换同型号的开关。

（六）其他硬件故障排查与维修

1. 风扇与散热系统排查：检查散热风扇是否存在卡死、短路等问题，若风扇卡死，清理风扇内部的灰尘和杂物，添加润滑油；若风扇短路或损坏，更换同规格的风扇。同时，清理散热片上的灰尘，确保散热通畅。
2. 功率模块排查：使用万用表二极管档测量功率模块（IGBT模块）的各个引脚之间的通断性，若测量结果为短路，说明功率模块损坏，需更换同型号的功率模块。更换功率模块后，需检查驱动电路和保护电路，避免故障再次发生。
3. 内部接线排查：检查变频器内部的各类连接线（电源连接线、信号连接线），确保连接牢固、无松动或脱落，重新紧固松动的接线，更换损坏的连接线。

（七）维修后的测试验证

1. 完成故障排查与维修后，重新组装变频器，确保所有接线牢固、元器件安装到位。
2. 接通外部电源，观察变频器的启动状态：操作面板是否正常显示、风扇是否转动、有无异常噪音或焦糊味。
3. 使用万用表测量开关电源模块的输出电压、母线电压，确认电压稳定在正常范围内。
4. 进行空载试运行，测试变频器的各项功能（如频率调节、启动/停止控制），确认变频器正常工作；若条件允许，可进行带载试运行，验证变频器的带载能力。
5.
