山特UPS电源不能开机硬件故障维修方法经验之谈：山特（Santak）作为UPS电源领域的知名品牌，凭借稳定的性能广泛应用于企业机房、数据中心、办公设备及家庭重要负载保障等场景。然而，在长期使用过程中，部分用户可能会遇到UPS电源无法开机的问题，其中硬件故障是主要诱因之一。本文将系统梳理山特UPS电源不能开机的常见硬件故障原因，详细阐述对应的维修方法与操作步骤，并强调维修过程中的安全注意事项，为技术人员及用户提供全面的故障排查与解决指南。

一、山特UPS电源不能开机常见硬件故障原因分析

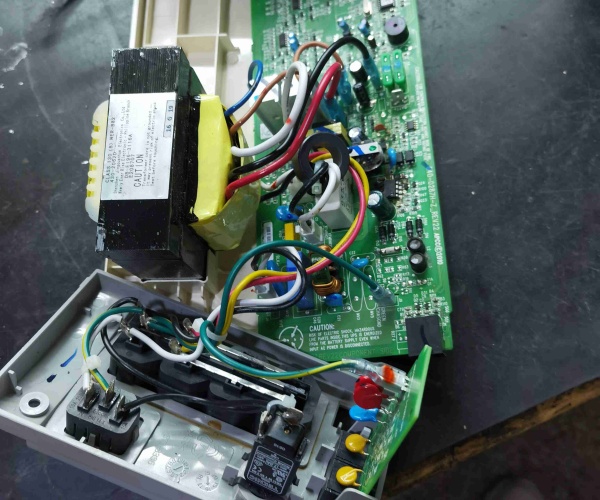

1.1 电源输入模块故障

• 输入电源线故障：输入电源线存在断路、接触不良或插头损坏等情况。例如，电源线内部铜线断裂、插头引脚氧化或变形，导致市电无法正常输入到UPS内部。这种故障在移动UPS或频繁插拔电源线的场景中较为常见。
• 输入空气开关跳闸：UPS内部配备输入空气开关（或保险丝），当输入电压过高、电流过大或存在短路故障时，空气开关会自动跳闸以保护设备。若空气开关因故障跳闸后未复位，UPS将无法接通市电。此外，空气开关本身老化或损坏也会导致无法正常导通。
• 整流桥损坏：整流桥由多个二极管组成，负责将交流市电转换为直流电压。若整流桥中的二极管因过电压、过电流或长期高温老化而击穿损坏，会导致输入电路断路或短路，UPS无法获得直流电压，从而不能开机。整流桥损坏时，可能伴随有烧焦气味或二极管外观发黑、鼓包等现象。
• 功率因数校正（PFC）电路故障：部分山特UPS（如在线式UPS）配备PFC电路，用于提高输入功率因数并稳定直流母线电压。PFC电路中的电感、电容、MOS管等组件损坏，会导致直流母线电压无法建立，UPS无法正常启动。例如，PFC MOS管击穿会造成输入短路，触发空气开关跳闸。

1.2 电池组故障

• 电池电量耗尽：若UPS长期未接市电或市电中断时间过长，电池组电量会完全耗尽。此时，即使重新接入市电，UPS也可能因电池电压过低而无法启动，需先对电池进行充电。此外，若UPS充电电路故障，电池无法正常充电，也会导致电量持续下降直至耗尽。
• 电池连接不良：电池组由多节单体电池串联组成，单体电池之间通过连接片和螺丝固定。若连接螺丝松动、连接片氧化或腐蚀，会导致电池组回路接触电阻增大或断路，UPS无法检测到电池电压或获得足够的电流，从而不能开机。连接不良处可能会出现发热、打火痕迹。
• 电池鼓包、漏液或老化：电池在长期使用过程中，会因充放电循环次数过多、充电电压过高、环境温度过高等因素导致老化。老化的电池会出现容量下降、内阻增大等问题，严重时会发生鼓包、漏液现象。鼓包或漏液的电池已无法正常工作，会导致整个电池组失效，UPS无法开机。
• 电池保护板故障：部分山特UPS的电池组配备保护板，用于监测电池电压、电流，防止电池过充、过放、短路。若保护板内部电路损坏或芯片故障，会错误地切断电池输出，导致UPS无法检测到电池，从而不能开机。

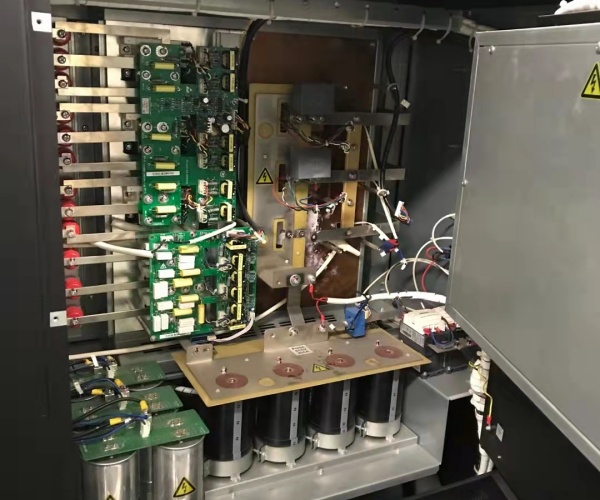

1.3 逆变器模块故障

• 逆变器MOS管或IGBT损坏：MOS管（或IGBT）是逆变器的核心开关组件，负责将直流电压逆变为交流电压。若MOS管（或IGBT）因过电压、过电流、散热不良或驱动电路故障而击穿损坏，会导致逆变器短路或断路，UPS启动时检测到逆变器异常，从而无法开机。损坏的MOS管（或IGBT）外观可能出现炸裂、发黑等现象，用万用表测量可发现其正反向电阻异常。
• 逆变器驱动电路故障：驱动电路为MOS管（或IGBT）提供开关控制信号。若驱动电路中的驱动芯片、光耦、电阻、电容等组件损坏，会导致驱动信号无法正常传输，MOS管（或IGBT）无法正常工作，逆变器无法输出交流电压，UPS不能开机。例如，驱动芯片供电电压不足或芯片本身损坏，会导致驱动信号丢失。
• 逆变器输出滤波电容损坏：逆变器输出端通常配备滤波电容，用于滤除交流输出中的谐波成分，稳定输出电压。若滤波电容因长期使用导致容量下降、漏电或击穿损坏，会影响逆变器的输出质量，UPS启动时检测到输出异常，从而无法正常开机。电容损坏时可能出现鼓包、漏液或顶部防爆阀破裂等现象。

1.4 主板及控制电路故障

• 主板芯片故障：主板上的微处理器（CPU）、逻辑芯片、检测芯片等是控制电路的核心。若芯片因供电异常、静电损坏、高温老化或程序错乱而故障，会导致UPS无法正常处理启动信号，从而不能开机。例如，微处理器无法检测到市电或电池状态，会触发保护机制，禁止UPS启动。
• 主板电容鼓包或漏液：主板上的电解电容用于滤波、稳压和储能。若电容质量不佳或长期在高温环境下工作，会出现鼓包、漏液现象，导致主板供电不稳定或电路断路，UPS无法启动。
• 控制电路电阻、二极管损坏：控制电路中的电阻、二极管等被动组件损坏，会导致信号传输中断或电路参数异常。例如，用于检测市电电压的分压电阻损坏，会导致主板误判市电异常，从而拒绝启动；二极管击穿会造成电路短路，引发主板保护。
• 开机按键或接口故障：开机按键内部接触不良或损坏，会导致用户按下开机键后，启动信号无法传输到主板。此外，主板上与开机按键连接的接口松动或虚焊，也会导致启动信号丢失，UPS无法开机。

1.5 风扇及散热系统故障

• 风扇损坏或卡死：风扇因轴承磨损、电机烧毁或灰尘堵塞而无法转动，会导致UPS内部热量无法排出。UPS启动时，温度传感器检测到温度超过阈值，会立即切断启动流程，以保护设备。风扇损坏时，可能伴随有异常噪音或完全无转动迹象。
• 温度传感器故障：温度传感器用于监测UPS内部温度，并将温度信号传输给主板。若温度传感器损坏或漂移，会向主板发送错误的温度信号（如误报高温），导致主板误触发过热保护，UPS无法开机。
• 散热片堵塞或脱落：散热片上堆积过多灰尘会影响散热效果，导致组件温度升高。若散热片与功率组件（如整流桥、逆变器MOS管）之间的导热硅脂干涸或散热片脱落，会导致散热不良，UPS启动时因温度过高而无法正常运行。

二、山特UPS电源不能开机硬件故障维修方法与操作步骤

2.1 电源输入模块故障维修

2.1.1 输入电源线故障维修

1. 外观检查：检查输入电源线是否有明显的破损、断裂痕迹，插头是否变形、氧化。若发现外观异常，直接更换同规格的电源线。
2. 导通性检测：使用万用表的电阻档，将红、黑表笔分别连接电源线两端的对应引脚（火线、零线、地线），测量电阻值。正常情况下，火线与零线之间的电阻应为无穷大，火线、零线与地线之间的电阻也应为无穷大；而电源线内部铜线导通时，同一根线两端的电阻应接近0Ω。若测量发现某根线电阻过大或无穷大，说明该线内部断路，需更换电源线。

2.1.2 输入空气开关跳闸维修

1. 复位操作：断开UPS与市电的连接，检查输入空气开关是否处于跳闸状态（开关手柄位于中间位置）。若跳闸，按下开关手柄进行复位，然后重新接入市电，尝试开机。
2. 开关检测：若复位后再次跳闸，说明UPS内部存在短路或过电流故障，需先排查其他故障点。若复位后能正常开机，但使用一段时间后再次跳闸，可能是空气开关老化，需更换与原开关型号、额定电流一致的空气开关。

2.1.3 整流桥损坏维修

1. 断电放电：断开UPS市电连接，拆除机壳，等待10-15分钟，确保主板电容充分放电。
2. 整流桥检测：找到整流桥组件（通常为方形或长方形，有4个引脚），使用万用表的二极管档，红表笔接整流桥的正极输出端，黑表笔分别接两个交流输入端，测量正向导通电压（一般为0.5-0.7V）；然后黑表笔接整流桥的负极输出端，红表笔分别接两个交流输入端，测量正向导通电压。若测量结果为无穷大或接近0Ω，说明整流桥损坏。
3. 更换整流桥：使用电烙铁将损坏的整流桥焊下，清理焊盘，然后焊接上新的整流桥（确保型号、参数一致）。焊接时需注意散热，避免高温损坏周边组件。

2.1.4 PFC电路故障维修

1. 组件检查：检查PFC电路中的电感是否有断线、变形，电容是否鼓包、漏液，MOS管是否炸裂。
2. MOS管检测：使用万用表的二极管档，测量MOS管的源极、漏极、栅极之间的正反向电阻。正常情况下，源极与漏极之间的正向电阻应较大，反向电阻无穷大；栅极与源极、漏极之间的电阻均应为无穷大。若测量结果异常，说明MOS管损坏，需更换同型号的MOS管。
3. 驱动芯片检测：测量驱动芯片的供电电压是否正常（参考技术手册参数），若供电正常但MOS管仍不工作，可能是驱动芯片损坏，需更换驱动芯片。

2.2 电池组故障维修

2.2.1 电池电量耗尽维修

1. 充电操作：将UPS接入市电，不要按下开机键，让UPS处于充电状态。根据电池容量大小，充电时间一般为8-12小时。
2. 电量检测：充电完成后，使用万用表测量电池组的总电压（山特UPS电池组电压通常为12V、24V、48V等，参考技术手册）。若电压达到额定值，尝试按下开机键，UPS应能正常启动。若充电后电压仍过低，说明电池已老化，需更换电池组。

2.2.2 电池连接不良维修

1. 断开电池连接：先断开电池组与主板的连接插头，再松开电池之间的连接螺丝，取下连接片。
2. 清洁处理：使用砂纸或酒精棉片清理连接片和电池极柱上的氧化层、腐蚀物，确保连接面干净。
3. 重新连接：将连接片安装回电池极柱，拧紧螺丝（注意力度适中，避免损坏极柱），然后插回电池与主板的连接插头。重新接入市电，尝试开机。

2.2.3 电池鼓包、漏液或老化维修

1. 电池更换：若发现电池鼓包、漏液或充电后电压仍过低，需更换整个电池组。更换时需选择与原电池组型号、容量、电压一致的山特原装电池组，以确保兼容性和安全性。
2. 更换步骤：断开电池与主板的连接插头，拆除电池组的固定螺丝，取出旧电池组；将新电池组放入电池仓，固定螺丝，插回连接插头。更换后，接入市电充电8-12小时，再尝试开机。

2.2.4 电池保护板故障维修

1. 保护板检测：测量电池组两端电压，若电池单体电压正常但总电压无输出，说明保护板故障。
2. 保护板更换：联系山特售后服务或专业维修机构，更换与电池组匹配的保护板。若用户具备电子维修能力，可参考保护板电路原理图，更换损坏的组件（如芯片、电阻、电容）。

2.3 逆变器模块故障维修

2.3.1 逆变器MOS管或IGBT损坏维修

1. 断电放电：断开市电连接，拆除机壳，等待电容充分放电。
2. 组件检测：找到逆变器模块中的MOS管或IGBT，使用万用表的二极管档，测量其各引脚之间的正反向电阻。以MOS管为例，源极与漏极之间的正向电阻应较大，反向电阻无穷大；栅极与源极、漏极之间的电阻均应为无穷大。若测量结果异常，说明组件损坏。
3. 更换组件：使用电烙铁焊下损坏的MOS管或IGBT，清理焊盘，焊接上新的组件（确保型号、参数一致）。焊接时需使用散热夹为组件散热，防止高温损坏。

2.3.2 逆变器驱动电路故障维修

1. 驱动芯片供电检测：使用万用表的电压档，测量驱动芯片的供电引脚电压是否符合技术手册要求。若供电电压异常，检查供电电路中的电阻、电容是否损坏。
2. 光耦检测：若驱动电路中包含光耦，测量光耦的输入输出电压。当输入信号接通时，光耦输出端应导通；输入信号断开时，输出端应截止。若光耦工作异常，需更换光耦。
3. 驱动芯片更换：若供电正常但驱动信号无输出，可能是驱动芯片损坏，需更换同型号的驱动芯片。

2.3.3 逆变器输出滤波电容损坏维修

1. 外观检查：检查滤波电容是否有鼓包、漏液、顶部防爆阀破裂等现象。若有，直接更换。
2. 电容容量检测：使用电容表测量电容的实际容量，若容量下降超过额定值的20%，说明电容已老化，需更换同型号、同容量的电容。
3. 焊接更换：焊下损坏的电容，清理焊盘，焊接上新电容（注意电容的正负极方向，避免接反）。

2.4 主板及控制电路故障维修

2.4.1 主板芯片故障维修

1. 芯片外观检查：检查主板芯片是否有炸裂、发黑、引脚氧化等现象。若有，需更换芯片。
2. 供电检测：测量芯片的供电引脚电压是否符合技术手册要求。若供电异常，检查供电电路中的稳压管、电阻、电容是否损坏。
3. 芯片更换：对于可编程芯片（如微处理器），需联系山特售后服务获取匹配程序的芯片，或由专业维修机构进行芯片更换和程序烧录。

2.4.2 主板电容鼓包或漏液维修

1. 电容检查：逐一检查主板上的电解电容，标记出鼓包、漏液的电容。
2. 电容更换：焊下损坏的电容，记录电容的型号、容量、耐压值，购买同规格的电容进行焊接更换（注意正负极方向）。

2.4.3 控制电路电阻、二极管损坏维修

1. 电阻检测：使用万用表的电阻档，测量控制电路中电阻的实际阻值，与电阻表面标注的阻值对比。若偏差超过10%，说明电阻损坏，需更换同阻值的电阻。
2. 二极管检测：使用万用表的二极管档，测量二极管的正向导通电压和反向电阻。正向导通电压一般为0.5-0.7V，反向电阻应为无穷大。若测量结果异常，需更换同型号的二极管。

2.4.4 开机按键或接口故障维修

1. 按键检测：拆除开机按键，使用万用表的电阻档，测量按键按下和松开时的通断状态。按下时电阻应为0Ω，松开时为无穷大。若状态异常，需更换开机按键。
2. 接口检查：检查主板上与开机按键连接的接口是否松动、虚焊。若虚焊，使用电烙铁重新焊接；若接口损坏，需更换接口或飞线连接。

2.5 风扇及散热系统故障维修

2.5.1 风扇损坏或卡死维修

1. 风扇清理：若风扇因灰尘堵塞卡死，使用毛刷清理风扇内部灰尘，然后用手转动风扇叶片，检查是否顺畅。
2. 风扇更换：若风扇清理后仍无法转动或有异常噪音，需更换同型号、同转速的风扇。更换时，断开风扇电源插头，拆除固定螺丝，安装新风扇并连接电源插头。

2.5.2 温度传感器故障维修

1. 传感器检测：使用万用表的电阻档，测量温度传感器在不同温度下的电阻值，与技术手册中的温度-电阻曲线对比。若偏差过大，说明传感器损坏。
2. 传感器更换：焊下损坏的温度传感器，更换同型号的传感器，确保焊接牢固。

2.5.3 散热片堵塞或脱落维修

1. 散热片清理：使用毛刷或压缩空气清理散热片上的灰尘，确保散热通道畅通。
2. 散热片安装：若散热片脱落，重新涂抹导热硅脂在功率组件表面，将散热片安装回原位并拧紧固定螺丝。
