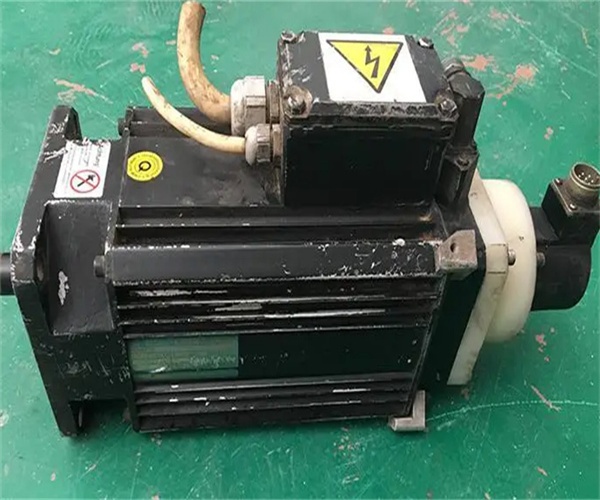

美国罗克韦尔Rockwell伺服电机异响故障维修基础攻略：在工业自动化领域，美国罗克韦尔（Rockwell）伺服电机以其卓越的可靠性和控制精度，广泛应用于机床、机器人、包装机械等高端设备中。然而，作为持续运行的精密执行部件，异响往往是故障的早期信号。若不及时排查，可能导致电机性能衰减、控制精度下降，甚至引发整机停机事故。本文基于罗克韦尔伺服电机（如Kinetix系列）的结构特性与控制原理，系统梳理异响故障的诊断流程、深层原因及专业化维修方案，同时提供针对性的预防策略，为技术人员提供从故障识别到长效管理的完整解决方案。

***章 异响故障的系统化诊断体系

1.1 初步诊断：外观与环境排查

• 外观检查：观察电机外壳是否存在变形、磕碰痕迹，端盖与法兰连接螺栓是否松动（罗克韦尔电机常用M5-M8内六角螺栓，需使用扭矩扳手确认预紧力）。重点检查散热风扇罩是否破损，若有异物进入可能导致叶片摩擦异响。同时留意电机表面是否有过热变色（正常为金属本色，过热时呈暗褐色）或焦糊味，这可能提示绕组绝缘老化。
• 环境评估：记录电机工作环境的温度（建议≤40℃）、湿度（≤85%无凝露）及粉尘/油污浓度。罗克韦尔伺服电机的防护等级多为IP54或IP65，若在多粉尘环境中长期运行，需检查散热通道是否堵塞，这会导致电机过热引发电磁噪音加剧。
• 连接系统检查：罗克韦尔电机与驱动器的连接采用专用动力电缆（如1321-C系列）和编码器电缆（如2090-C系列），需检查连接器是否插紧、针脚有无弯曲或氧化。对于采用键槽连接的负载端，需确认联轴器是否存在径向/轴向偏差（允许偏差≤0.1mm），若偏差过大，高速运行时会产生周期性敲击声。

1.2 动态诊断：异响特征与工具检测

• 异响特征分类：根据罗克韦尔电机维修案例统计，不同异响类型对应不同故障（见表1）。高频电磁嗡鸣声多出现于启动阶段，机械摩擦声伴随转速升高而加剧，周期性敲击声频率与转速成正比，低频震动声则可能在特定转速区间出现共振。
• 仪器检测：使用振动分析仪（如罗克韦尔Entek Vibration Analyzer）测量电机轴承端的振动加速度（正常≤2.8mm/s²），通过频谱图判断是否存在轴承故障特征频率；采用示波器（如Tektronix MDO3000）检测编码器反馈信号，罗克韦尔增量式编码器A、B相信号应呈标准方波，波形畸变或丢脉冲会导致电机抖动异响。

第二章 异响故障的深层原因解析

2.1 机械系统失效：轴承与传动部件问题

• 轴承磨损与润滑失效：罗克韦尔伺服电机多采用SKF或NSK高精度深沟球轴承（如6204-2RS），长期运行后润滑脂会老化干结（正常寿命约20000小时）。润滑不足会导致滚珠与滚道间摩擦加剧，产生“沙沙”声；若滚珠或保持架破损，会出现周期性“咯噔”声。负载过大（超过额定扭矩150%）会导致轴承内外圈变形，进一步加速磨损。
• 转子扫膛与气隙异常：电机运输或安装过程中若受到剧烈冲击，可能导致转子轴弯曲（允许径向跳动≤0.02mm），使转子与定子间气隙不均匀（正常气隙约0.2-0.5mm），引发“摩擦声”。此外，定子铁芯硅钢片松动会导致电磁力不均，加剧气隙振动异响。
• 传动系统偏差：联轴器若存在平行度或同轴度偏差，会导致电机轴承受附加径向力，高速运行时产生周期性震动异响。罗克韦尔电机与负载的连接建议采用弹性联轴器，以缓冲径向冲击，若使用刚性联轴器，偏差需严格控制在0.05mm以内。

2.2 电气系统异常：绕组与编码器故障

• 绕组故障：定子绕组匝间短路或相间短路会导致三相电流不平衡，产生异常电磁力，引发“嗡嗡”声。罗克韦尔电机绕组采用双层叠绕工艺，若绝缘漆破损（如过热或受潮），会出现局部短路。使用兆欧表测量绕组绝缘电阻（正常≥10MΩ），若低于0.5MΩ则表明绝缘失效。
• 编码器反馈异常：编码器是罗克韦尔伺服系统的“眼睛”，其故障会导致驱动器控制环路震荡。增量式编码器（如罗克韦尔842E系列）若A、B相信号丢失或相位偏移，会使电机运行时出现“抖动异响”；***式编码器备用电池耗尽（寿命约3-5年）会导致零位丢失，上电时电机剧烈抖动并伴随报警声。
• 电源与接地问题：三相电源电压不平衡（允许偏差≤5%）或存在高次谐波（THD≤5%）会导致定子磁场畸变，产生电磁噪音。此外，接地不良（接地电阻＞4Ω）会引入干扰信号，使编码器反馈紊乱，引发电机异常震动。

2.3 控制参数失配：驱动器设置与系统共振

• 增益参数过高：位置环增益（如P2-03）或速度环增益（如P2-01）设置过高，会导致系统响应过快，引发震荡异响。尤其在轻载工况下，过高的增益易使电机出现“高频抖动”。
• 滤波器参数不当：电流环滤波器或陷波滤波器未根据负载特性调整，无法抑制特定频率的共振。例如，当负载机械的固有频率与电机运行频率接近时，会产生强烈共振异响。
• 电机型号不匹配：驱动器中电机型号参数（如额定电流、极对数）设置错误，会导致驱动器输出波形与电机特性不符，产生异常电磁噪音。

第三章 专业化维修流程与实操要点

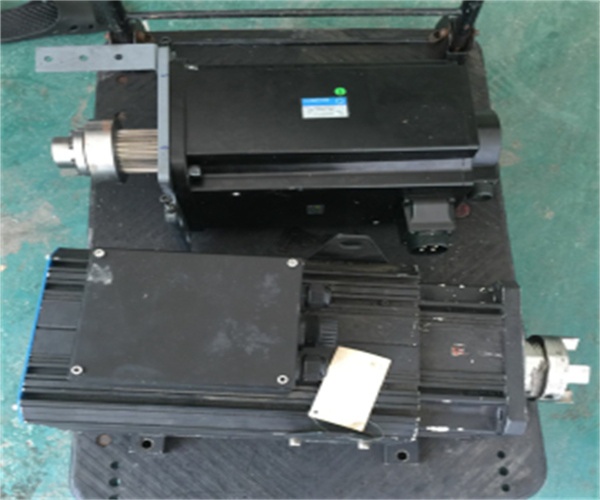

3.1 机械故障维修：轴承更换与转子修复

1. 安全准备：断开电机电源与驱动器连接，拆除电机与负载的联轴器，做好线缆标记（如动力线U/V/W相、编码器A/B/Z相）。佩戴绝缘手套与护目镜，确保工作台清洁无杂物。
2. 电机拆卸：使用扭矩扳手拆卸电机端盖螺栓（按对角线顺序松开），取出风扇与风扇罩，拆除编码器固定螺丝（注意编码器与轴的相对位置，建议做标记）。将电机定子固定，使用拉马工具平稳拉出转子，避免转子与定子碰撞。
3. 轴承更换：用轴承加热器（温度≤110℃）加热新轴承内圈，使其膨胀后套入转子轴颈（型号需与原轴承一致，如罗克韦尔电机常用6205ZZ）。安装后需转动灵活无卡滞，加注专用润滑脂（如SKF LGMT 2），用量为轴承内部空间的1/3-1/2。
4. 装配与测试：按拆卸相反顺序装配电机，端盖螺栓需均匀拧紧（扭矩参照罗克韦尔手册，如M6螺栓扭矩为8-10N·m）。装配完成后手动盘动电机轴，感受阻力均匀无异响，再进行空载试运行，测量振动加速度≤2.8mm/s²。

3.2 电气故障维修：绕组修复与编码器更换

1. 绕组故障处理：若检测到绕组短路，需拆除旧绕组，重新绕制线圈（线径、匝数需与原绕组一致，罗克韦尔电机绕组数据可查阅产品手册）。绕制完成后进行真空浸漆处理（使用环氧绝缘漆），烘干温度控制在120℃±5℃，时间约8小时。修复后测量绝缘电阻≥10MΩ，三相电阻不平衡度≤2%。
2. 编码器更换：更换编码器时需对准零位，罗克韦尔***式编码器需通过驱动器进行零位校准（使用Rockwell Studio 5000软件，执行“轴校准”功能）。增量式编码器需调整A、B相信号相位，确保电机正反转时计数器正常增减。更换后需测试电机定位精度，误差应在允许范围内（如±0.01mm）。
3. 电源与接地优化：安装三相电源滤波器（如罗克韦尔1321-PF系列）抑制谐波干扰，确保三相电压不平衡度≤5%。重新整改接地系统，采用独立接地极，接地电阻≤4Ω，编码器电缆需与动力电缆分开敷设，避免电磁干扰。

3.3 控制参数调试：驱动器优化与共振抑制

1. 增益参数调整：先将位置环增益与速度环增益设置为默认值，然后逐步增大速度环增益，直至电机出现轻微震动，再回调10%-20%；位置环增益调整同理，确保系统响应快速且无震荡。
2. 滤波器设置：通过驱动器的“自动陷波滤波”功能，检测系统共振频率并设置陷波点，抑制共振异响。电流环滤波器时间常数需根据电机电感参数调整，通常设置为0.1-0.5ms。
3. 电机型号匹配：在驱动器中正确输入电机型号（如Kinetix 5700驱动器需选择对应电机的EDS文件），确保驱动器识别电机参数，输出合适的电压与频率波形。
4.
