西门子变频器过热保护故障维修方法详解:在工业自动化控制系统中，西门子变频器作为实现电机调速、节能降耗的核心设备，其稳定运行直接关系到整个生产流程的连续性和可靠性。过热保护故障是西门子变频器运行过程中较为常见的故障类型之一，当变频器内部温度超过设定阈值时，会触发过热保护功能，导致设备停机，严重影响生产效率。本文将从西门子变频器过热保护故障的现象入手，深入剖析故障产生的各类原因，并详细阐述对应的维修方法与预防措施，为工程技术人员提供全面、实用的故障处理参考。

一、西门子变频器过热保护故障现象

• 故障代码显示：变频器操作面板或显示屏上会出现特定的过热保护故障代码，不同型号的西门子变频器故障代码可能略有差异。例如，西门子MM440系列变频器常见的过热故障代码为“F0011”，表示变频器内部温度过高；G120系列变频器则可能显示“F30005”等类似代码，具体需参考对应型号的变频器用户手册。
• 设备自动停机：为避免高温对变频器内部元器件造成永久性损坏，当温度达到保护阈值时，变频器会自动切断输出，停止运行，电机也随之停止转动。这种停机通常是突然发生的，可能会导致生产过程中断。
• 异常发热迹象：靠近变频器时，可明显感觉到设备外壳温度异常升高，部分区域甚至可能出现烫手的情况。同时，若变频器带有散热风扇，可能会出现风扇转速异常（如转速过快或停转）或发出异常噪音的现象。
• 报警指示灯亮：多数西门子变频器设有过热保护报警指示灯，当发生过热故障时，该指示灯会亮起或闪烁，以直观的方式提醒操作人员设备存在异常。

二、西门子变频器过热保护故障原因分析

（一）外部环境因素

• 环境温度过高：西门子变频器通常规定了允许的***高环境温度（一般为40℃~50℃，具体以产品手册为准）。若变频器安装在高温环境中，如靠近锅炉、熔炉、烘箱等发热设备，或在夏季炎热且通风不良的车间内运行，环境温度超过了变频器的允许范围，会导致变频器散热困难，内部温度不断升高，从而触发过热保护。此外，在一些热带地区或高温季节，若机房内没有有效的降温措施，也容易出现此类问题。
• 环境粉尘过多：工业生产现场往往存在较多的粉尘、棉絮、纤维等杂物，这些杂物容易附着在变频器的散热片、风扇、通风孔等部位。随着时间的积累，散热片表面会被粉尘覆盖，阻碍热量的散发；通风孔被堵塞会导致空气流通不畅，散热效果急剧下降；风扇叶片上附着粉尘会影响风扇的转速和风量，进一步加剧变频器的发热。
• 湿度过高或存在腐蚀性气体：高湿环境会导致变频器内部元器件受潮，影响其绝缘性能，同时也会加速金属部件的氧化腐蚀；而腐蚀性气体会对变频器的印刷电路板、接线端子等造成腐蚀，导致接触不良或元器件损坏，进而影响散热系统的正常工作，间接引发过热故障。

（二）散热系统故障

• 散热风扇损坏：散热风扇是变频器散热系统的关键部件，负责强制空气流动，加速热量散发。风扇损坏的情况主要包括电机烧毁、轴承磨损、扇叶断裂等。当风扇电机烧毁时，风扇完全停止转动，散热效果丧失；轴承磨损会导致风扇转速下降、噪音增大，风量不足；扇叶断裂则会直接影响风扇的送风能力。这些情况都会导致变频器内部热量无法及时排出，温度迅速升高。
• 散热片堵塞或损坏：散热片通常与变频器的功率模块（如IGBT模块）紧密接触，用于吸收功率模块产生的热量。若散热片表面被粉尘、油污等杂物堵塞，会大大降低其热交换效率；散热片若因安装不当或受到外力撞击而发生变形、断裂，会导致与功率模块的接触不良，热量无法有效传递到散热片，从而使功率模块温度过高，引发过热保护。
• 散热风道堵塞或设计不合理：变频器内部通常设计有专门的散热风道，确保冷空气能够顺畅地流过散热片，带走热量。若风道被杂物堵塞，会导致空气流通受阻；此外，若变频器的安装位置不当，如靠近墙壁过近、周围有障碍物，会影响风道的进风和出风效果，形成局部热空气循环，无法有效散热。
• 散热风扇电源故障：散热风扇的电源通常由变频器内部提供，若风扇电源线路出现接触不良、熔断器烧毁或电源模块损坏等问题，会导致风扇无法获得正常的工作电压，从而停止运转或转速异常，影响散热。

（三）内部元器件故障

• 功率模块损坏：功率模块（如IGBT、IPM）是变频器的核心部件，负责电能的转换和控制。当功率模块出现击穿、短路、开路或性能退化时，会导致其工作时的损耗急剧增加，产生大量的热量。例如，IGBT模块的饱和压降增大，会使导通损耗增加，温度升高；模块内部的结温超过允许值时，会触发自身的过热保护，进而导致变频器整体的过热保护故障。
• 整流桥故障：整流桥的作用是将交流电转换为直流电。若整流桥中的二极管出现击穿、开路或性能下降，会导致整流效率降低，产生额外的热量。例如，某一个二极管击穿短路后，会导致三相整流电路不平衡，电流增大，整流桥温度升高，进而影响整个变频器的温度。
• 电容老化或损坏：变频器内部的电解电容主要用于滤波和平滑直流电压。随着使用时间的增长，电解电容会出现老化现象，表现为容量下降、漏电流增大、等效串联电阻（ESR）升高。电容老化会导致其滤波效果变差，直流电压波动增大，功率模块等元器件的损耗增加，同时电容自身也会因漏电流增大而发热，加剧变频器的整体发热。
• 温度传感器故障：西门子变频器通常内置温度传感器，用于实时监测内部温度，并将温度信号反馈给控制单元。若温度传感器出现故障，如测量不准确、短路或开路，会导致控制单元误判变频器的温度。例如，传感器短路可能会使控制单元认为温度已达到保护阈值，从而错误地触发过热保护；传感器开路则可能导致控制单元无法监测温度，失去过热保护功能，***终因实际温度过高而损坏设备。

（四）运行参数设置不当

• 载波频率过高：载波频率是变频器输出电压的开关频率，过高的载波频率会使功率模块的开关损耗增加，从而产生更多的热量。虽然较高的载波频率可以使电机运行更加平稳、噪音更小，但会显著增加变频器的发热。若在高温环境下或变频器容量较小的情况下，仍设置较高的载波频率，容易引发过热保护。
• 过载运行：变频器的额定电流是根据其设计容量确定的，若变频器长期在超过额定电流的工况下运行（即过载运行），会导致功率模块、整流桥等元器件的损耗增大，热量产生过多。过载的原因可能是负载实际需求功率超过了变频器的额定功率，或者是电机选型不当（如电机功率过大，而变频器容量偏小），也可能是生产工艺调整后，负载突然增大。
• 加减速时间过短：在变频器启动和停止过程中，加减速时间过短会导致电机的电流急剧变化，产生较大的冲击电流。冲击电流会使变频器内部元器件的损耗瞬间增加，温度升高。尤其是对于大容量电机，短时间内的大电流冲击更容易引发过热保护。
• 转矩提升设置过高：转矩提升功能用于补偿电机在低速运行时的转矩不足，但过高的转矩提升会导致电机电流增大，特别是在空载或轻载情况下，会造成电流冗余，增加变频器的发热。

（五）安装方式不当

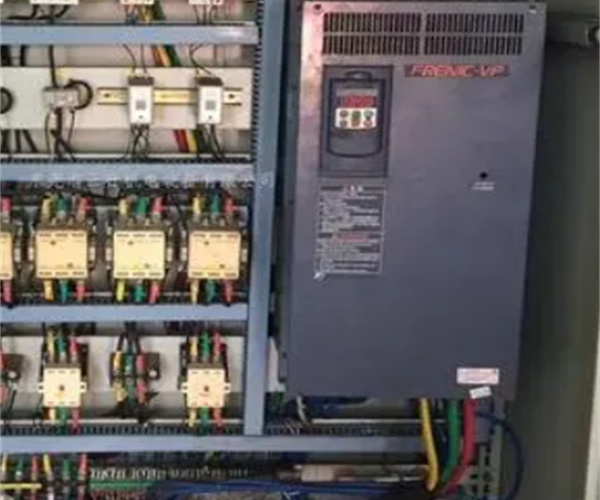

• 安装空间不足：西门子变频器在安装时需要预留足够的散热空间，以确保空气能够顺畅流通。若变频器安装在狭小的柜子内，且柜子内没有有效的通风散热装置，或者变频器与其他设备之间的距离过近，会导致热量无法及时扩散，形成局部高温环境。
• 安装方向错误：部分西门子变频器有特定的安装方向要求，如垂直安装。若将需要垂直安装的变频器水平安装，会影响散热片的散热效果和风扇的送风方向，导致热量积聚。此外，变频器的通风孔若被遮挡，也会影响空气流通。
• 多台变频器密集安装：在一些控制柜中，可能会安装多台变频器。若多台变频器密集排列，且没有采取有效的分隔和散热措施，每台变频器产生的热量会相互影响，导致控制柜内整体温度升高，引发过热保护故障。

三、西门子变频器过热保护故障维修方法

（一）外部环境排查与处理

1. 检查环境温度：使用温度计测量变频器安装环境的温度，确认是否超过变频器允许的***高环境温度。若环境温度过高，需采取降温措施，如在机房内安装空调、风扇，或将变频器远离发热设备。对于夏季高温季节，要确保降温设备正常运行，保持环境温度在合理范围内。
2. 清理环境粉尘：定期对变频器周围的环境进行清洁，清除粉尘、棉絮等杂物。同时，打开变频器的外壳，使用压缩空气（压力不宜过高，一般为0.2~0.3MPa）或软毛刷清理散热片、风扇、通风孔等部位的粉尘。清理过程中要注意避免损坏元器件和线路板。
3. 改善环境湿度和腐蚀性气体：若环境湿度过高，可在机房内安装除湿机；对于存在腐蚀性气体的场合，需将变频器安装在密封的控制柜内，并采取通风换气措施，或选用具有防腐性能的变频器型号。同时，定期检查变频器内部元器件是否有受潮、腐蚀迹象，如有异常及时处理。

（二）散热系统维修

1. 检查散热风扇：首先观察风扇是否转动，若风扇不转，需断开电源，拆下风扇，检查风扇电机是否烧毁（可通过测量电机绕组的电阻值来判断，正常情况下绕组电阻应在一定范围内，若电阻为无穷大则表示开路，为零则表示短路）。若电机烧毁，需更换同型号的风扇电机；若电机正常，检查风扇轴承是否磨损，若轴承磨损导致风扇转动不畅，需更换轴承或整个风扇。此外，还需检查风扇电源线路是否接触不良或熔断器烧毁，及时修复或更换损坏部件。
2. 清理和检查散热片：拆下变频器的外壳，使用压缩空气或软毛刷彻底清理散热片表面的粉尘和杂物。清理完毕后，检查散热片是否有变形、断裂等损坏情况，若有损坏需更换散热片。同时，检查散热片与功率模块之间的导热硅脂是否干涸、老化，若导热硅脂失效，需将旧硅脂清理干净，重新涂抹适量的导热硅脂（涂抹厚度要均匀，一般为0.1~0.2mm），以确保热量能够良好传递。
3. 检查散热风道：检查变频器内部的散热风道是否被杂物堵塞，如有堵塞需及时清理。同时，检查变频器的安装位置是否影响风道的进风和出风，若靠近墙壁过近或周围有障碍物，需调整变频器的安装位置，确保风道畅通。对于控制柜内的变频器，要确保控制柜上的通风孔畅通，必要时可在控制柜内安装轴流风扇，加强空气流通。

（三）内部元器件检测与更换

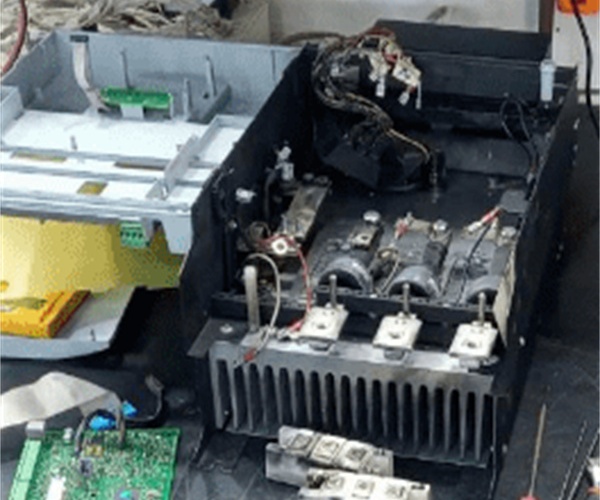

1. 功率模块检测与更换：使用万用表对功率模块（IGBT/IPM）进行检测。以IGBT模块为例，可测量其集电极（C）、发射极（E）之间的正向和反向电阻，以及栅极（G）与发射极（E）之间的电阻。正常情况下，集电极与发射极之间的正向电阻应较大，反向电阻接近无穷大；栅极与发射极之间的电阻应在一定范围内（具体参考模块手册）。若测量结果异常，如集电极与发射极短路或开路，则说明功率模块损坏，需更换同型号的功率模块。更换功率模块时，要注意安装牢固，涂抹导热硅脂，并按照规定的扭矩拧紧螺丝。
2. 整流桥检测与更换：整流桥由多个二极管组成，使用万用表的二极管档测量整流桥各二极管的正向压降和反向截止情况。正常情况下，二极管的正向压降应在0.5~0.7V左右，反向截止时电阻无穷大。若测量发现某一个二极管正向压降异常或反向导通，则说明整流桥损坏，需更换整流桥。更换时要注意整流桥的型号和接线方式，确保安装正确。
3. 电容检测与更换：使用电容表测量电解电容的容量和漏电流，判断电容是否老化或损坏。若电容容量下降超过额定值的20%，或漏电流明显增大，则需更换电容。更换电容时，要选择与原电容型号、容量、耐压值相同的电容，并注意电容的极性，避免接反。同时，更换前要对旧电容进行放电处理，防止触电。
4. 温度传感器检测与更换：温度传感器通常为热敏电阻或热电偶，使用万用表测量其电阻值或输出电压，判断传感器是否正常。以热敏电阻为例，其电阻值会随温度的变化而变化，可将传感器放入不同温度的环境中，测量其电阻值是否符合特性曲线。若传感器电阻值异常或无变化，则说明传感器损坏，需更换同型号的温度传感器。更换后要进行校准，确保温度测量准确。

（四）运行参数重新设置

1. 调整载波频率：根据变频器的容量和负载情况，适当降低载波频率。一般来说，变频器的载波频率可在1~15kHz范围内调整，对于大容量变频器或高温环境下，可将载波频率设置为较低值（如3~5kHz），以减少功率模块的开关损耗。调整后要观察电机的运行情况，确保电机运行平稳、噪音在可接受范围内。
2. 避免过载运行：首先检查负载是否超过变频器的额定功率，若负载过大，需更换容量更大的变频器或减少负载。其次，检查电机的工作电流，通过变频器的操作面板或电流表测量电机的运行电流，确保电流不超过变频器的额定电流。若存在过载情况，需优化生产工艺，降低负载或调整电机的运行工况。
3. 调整加减速时间：根据电机的惯性和负载特性，适当延长加减速时间。加减速时间的设置应确保电机在启动和停止过程中电流平稳，避免出现过大的冲击电流。一般来说，对于大容量电机或惯性较大的负载，加减速时间可设置为10~30秒，具体需根据实际情况进行调试。
4. 优化转矩提升参数：根据电机的实际运行情况，合理设置转矩提升参数。在保证电机低速转矩足够的前提下，尽量降低转矩提升值，避免电流冗余。可通过变频器的自学习功能，让变频器自动优化转矩提升参数，以达到***佳的运行效果。

（五）安装方式调整

1. 预留足够安装空间：按照西门子变频器用户手册的要求，预留足够的散热空间。一般来说，变频器的上下左右应至少预留10~20cm的空间，确保空气能够自由流通。若安装在控制柜内，控制柜的尺寸应足够大，并安装通风扇或散热孔。
2. 正确安装方向：严格按照变频器的安装要求进行安装，如垂直安装的变频器不得水平安装。确保变频器的通风孔朝上或朝下，符合散热设计要求。同时，避免将变频器安装在阳光直射或雨水淋溅的位置。
3. 合理布置多台变频器：当控制柜内安装多台变频器时，应将它们上下排列，避免左右密集排列，并在变频器之间设置分隔板，减少热量相互影响。同时，加强控制柜的通风散热，可安装多个轴流风扇或使用空调降温。
4.
