松下伺服驱动器有显示无输出故障维修办法分享：7月27日我们收到一位来自盐城的客户的来电，咨询松下伺服驱动器发生了有显示无输出的故障问题。松下伺服驱动器作为工业自动化领域的核心组件，其稳定运行对生产线效率至关重要。"有显示无输出"是一种常见故障现象，表现为驱动器面板显示正常但无电机控制信号输出。

硬件故障原因深度分析

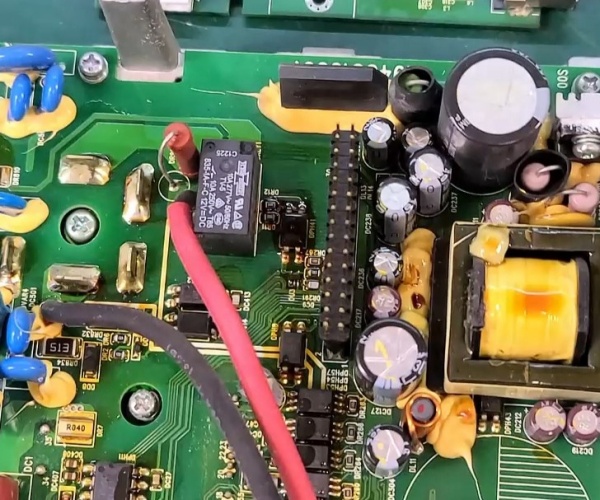

电源模块故障

电源问题是导致"有显示无输出"故障的首要硬件原因。伺服驱动器的电源系统通常分为控制电源和主电源两部分。控制电源为控制电路、显示面板等提供工作电压，而主电源则负责功率模块的供电。当控制电源正常而主电源异常时，就会出现面板有显示但无输出的现象。
常见电源故障包括：主电源输入端的保险丝或水泥电阻烧毁（如维修案例中提到的"母线电阻烧了"）；开关电源部分的高频变压器开路（特别是为功率模块上管供电的变压器）；AC-DC转换芯片损坏导致母线电压检测异常（表现为电压显示0V或异常值如504V，正常应为约303V）；以及滤波电容老化造成的电源波动等。值得注意的是，某些电源故障具有"隐蔽性"，如某路IC只在通电时才短路，断电测量则显示正常，这增加了排查难度。

功率模块与驱动电路损坏

功率模块（IGBT/IPM）及其驱动电路是伺服驱动器的核心功率部件，也是故障高发区。当出现"有显示无输出"时，需重点检查：
IGBT模块的PN端子之间是否短路。维修案例显示，模块短路常伴随水泥电阻烧毁，更换后需检查驱动电路是否连带损坏。
驱动光耦的工作状态。多例维修表明，光耦损坏会导致过流报警（如Err14.1），即使电机未运行也会上电即报。例如，某A5驱动器报14.1过流故障，***终查出是光耦后级的小型三极管损坏。驱动光耦异常还会导致电机在特定角度"失力"或运转抖动。
门极驱动电阻等外围元件。维修中发现，IGBT门极驱动回路中的100Ω、10Ω等小电阻容易烧毁，更换时需注意功率匹配。此外，驱动电路中的稳压管（如Z70系列）损坏也会导致输出异常。

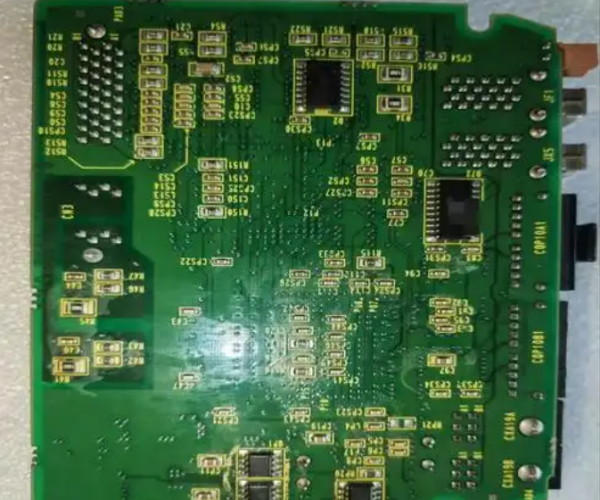

控制板与信号处理电路故障

控制板作为伺服驱动器的"大脑"，其故障会导致显示与输出不同步：
模数转换器（ADC）损坏会导致电压/电流检测异常。有案例显示，更换AC-DC芯片后母线电压仍为0V，***终更换ADC芯片才解决问题。
输出信号隔离电路故障，特别是涉及SO2、SO5等输出端口的信号处理芯片或光耦损坏。例如，当零速检测信号无输出时，可能涉及PR4.14、PR4.11等参数对应的输出口配置电路。
MCU或DSP主控芯片异常，可能导致驱动器无法处理控制指令，虽然显示界面正常，但无PWM信号输出。这种情况通常伴随特定报警代码（如Err21、Err60等）。

接口与连接性问题

硬件连接问题也是"有显示无输出"的常见原因：
电机电缆短路或接地故障会触发保护机制，禁止输出。维修案例显示，U/V/W相电缆短路会导致Err14过流报警。
编码器接口接触不良或线路中断，驱动器检测不到电机反馈时会禁止输出。有用户反映拨掉编码器插头后报警输出无变化，可能涉及接口电路故障。
控制信号端子接线错误，如松下驱动器通常采用NPN输出，若系统要求PNP输入则需转换。案例显示，西门子PLC与松下驱动器连接时，因电平不匹配导致"驱动未就绪"。

针对性维修方法与更换指南

电源模块维修技术

电源模块的维修需要严格的安全规范和精准的元件更换：
保险及限流电阻更换：烧毁的水泥电阻(如5W10Ω)必须选用同规格元件更换。特别注意，维修案例表明，不装AC-DC芯片直接通电会导致"烧一串电阻"，造成二次损坏。更换后应使用限流电源(如通过灯泡限流)进行初步测试。
开关电源维修：针对高频变压器开路的故障，需选用同型号变压器更换。例如，某维修案例中U相上管驱动电压为0V(正常应为-8V)，检测发现供电高频变压器开路，更换后恢复正常。开关管(如K1413)损坏时，需同时检查栅极驱动电阻(Rg)和吸收电路(D4、C9、R12)。
DC-DC电路修复：对于母线电压检测异常(如显示0V或504V)，应重点检查模数转换器(ADC)及其前端的分压电阻网络。案例中，更换ADC芯片后解决了电压检测问题。AC-DC芯片(如HV9910)损坏时，需确认其外围振荡电路(R6、C6)参数正常。
电容老化处理：鼓包或漏液的滤波电容(如母线电容、次级滤波电容)必须更换，建议选用105℃长寿命型号。更换时注意极性，焊接时间不宜过长以防损坏PCB焊盘。
安全提示：电源维修后***通电建议使用隔离变压器，并准备好紧急断电措施。维修开关电源时需注意高压电容的放电，防止电击。

功率模块与驱动电路维修

功率部分的维修是技术难点，需要精细操作：
IGBT模块更换：选择与原型号(如bsm25aD120)参数匹配的模块，安装前清洁散热面并均匀涂抹导热硅脂。模块固定螺丝需按对角线顺序均匀拧紧，力矩符合规格要求。更换后必须检查驱动电路是否正常，避免新模块再次损坏。
驱动光耦替换：A3120等驱动光耦更换时需注意方向，焊接温度不超过260℃(建议使用恒温烙铁)。更换后测试输入侧电流(通常10-20mA)和输出侧波形是否正常。多例维修显示，光耦损坏常伴随周边小元件(如三极管、稳压管)故障，需一并检查。
门极回路修复：烧毁的门极电阻(如100Ω、10Ω)应选用同阻值、适当功率(通常1/2W以上)的金属膜电阻更换。案例中提到，F0脚输出经过100Ω电阻到小三极管再到光耦的路径中，三极管损坏导致Err14.1报警。负压生成电路的稳压管(如-8V)也需重点检查。
电流传感器校准：更换霍尔传感器(如LEM模块)后，需根据手册进行零点和增益校准。对于采样电阻方案，需确保电阻值精确(如0.01Ω/5W)。
测试建议：功率模块维修后，可先不接电机，使用示波器观察各相驱动波形是否平衡；然后接小功率电机进行低速测试，逐步提高负载。

控制板与接口电路修复

控制板的维修需要专业设备与静电防护：
ADC芯片更换：选择同型号或兼容型号(如AD7671)替换，焊接时注意防静电。更换后需验证各检测通道(电压、电流、温度)的准确性。
输出接口电路修复：针对特定输出口(如SO2、SO5)无信号的问题，检查对应的光耦(如6脚光耦)和驱动三极管。案例显示，更换损坏的6脚光耦解决了Err70.1报警。同时需验证PR4.11、PR4.14等参数设置是否正确。
MCU外围电路检修：若怀疑主控芯片故障，应先检查其供电(如3.3V/5V)、复位电路和时钟晶体。EEPROM(存储参数)损坏会导致"显示EEEEEE"等异常，需使用编程器重写或更换。
编码器接口修复：检查接口芯片(如AM26LS32)是否损坏，滤波电容是否漏电。接口连接器松动时，可使用接点复活剂清洁或更换插头。
参数备份：维修控制板前务必记录或备份驱动器参数，防止EEPROM数据丢失。参数恢复错误可能导致"电机呜呜响"等异常，需恢复出厂设置后重新调整。

连接系统与兼容性调整

接口问题的解决往往需要软硬件结合的方法：
信号电平转换：当驱动器NPN输出与PLC的PNP输入不匹配时，可添加反相器(如74HC04)或继电器转换。案例中，西门子PLC需要高电平有效，而松下默认低电平有效输出，通过调整接线或参数解决。
端子功能重定义：通过参数调整改变端子功能，如将PR4.11从00020202h改为00828282h可改变SO2输出逻辑。但修改需谨慎，错误设置可能导致"输出功能组异常"报警。
抗干扰措施：对于信号传输不稳定问题，可采用双绞屏蔽线、磁环滤波或光电隔离。大功率线路与控制线应分开走线，避免平行敷设。
接地系统优化：检查驱动器接地端子是否可靠连接(建议使用单独接地线)，电机电缆屏蔽层是否单端接地。接地不良会导致误报警和输出不稳定。
