ABB直流电源短路故障维修客户信赖：7月22日我们收到一位来自石家庄的客户的来电，咨询ABB直流电源发生了短路的故障问题。ABB直流电源系统在工业自动化领域应用广泛，其稳定运行对生产线至关重要。然而，短路故障是ABB直流电源常见的硬件问题之一，可能导致设备停机、生产中断甚至硬件损坏。

短路故障的常见硬件原因

ABB直流电源系统的短路故障可能由多种硬件因素引起，了解这些原因是有效维修的***步。

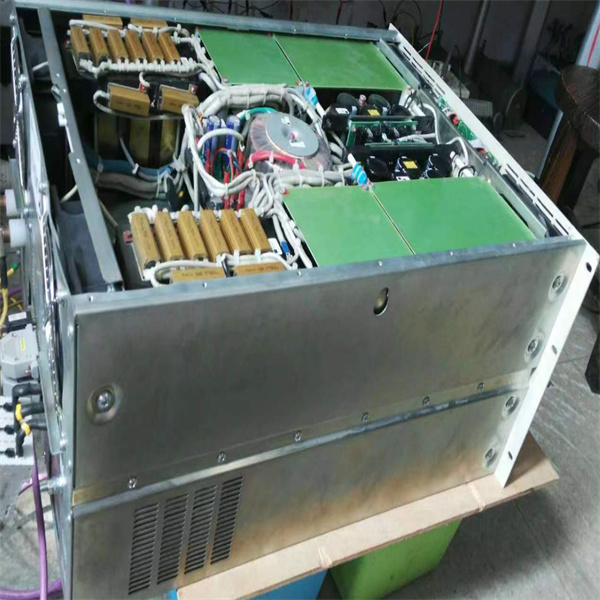

电源模块损坏是ABB直流电源短路的***常见原因之一。电源模块长时间工作在高负荷状态下，容易出现老化和损坏，特别是其中的IGBT（绝缘栅双极型晶体管）组件。当IGBT击穿短路时，会直接导致系统报短路故障。此外，功率板上的其他元件如整流桥、滤波电容等损坏也会引发短路问题。
线路老化与接触不良同样不容忽视。ABB DCS400系列直流调速器的驱动板排线设计紧凑，使用年限较长后容易出现串电现象，这是该型号的通病。电源线路的老化、绝缘层破损或连接端子松动都可能导致意外短路，特别是在振动较大的工业环境中。
元件安装不当也是潜在风险。维修过程中若装配不当，如直流母线进APOW板的小线未正确固定，可能造成直流母排短路；或者直流排的螺丝未拧紧，拧在绝缘板上造成开路。这些安装问题看似简单，但可能导致严重的短路故障。
外部因素引起的损坏如雷击可能导致模块整流电路损坏，开关电源的负电源上的负载组件（如TL052C芯片）短路。潮湿环境虽然没有明显的凝露现象，但也可能引起内部短路，特别是对于ACS800系列变频器，这种情况类似于安川的PUF故障。
散热系统故障会间接导致短路问题。电源板上的元件工作时会产生热量，如果散热片安装不当、散热风扇损坏或通风不良，会导致元件过热损坏，进而引发短路。特别是功率器件如IGBT，对工作温度非常敏感。

系统化的故障诊断方法

准确诊断ABB直流电源短路故障的位置和原因是成功维修的关键。以下是系统化的诊断流程和实用技巧。
初步观察与基本测试应作为诊断的***步。检查设备是否有明显的烧焦痕迹、裂痕或其他物理损伤，同时检查连接线缆和端口，确保无松脱或损坏。使用万用表测量电源模块的输出电压是否正常，如果电压为零或异常波动，可能表明存在短路问题。
隔离测试法对于确定短路位置特别有效。对于ABB DCS400直流调速器，电源驱动板不能单独加电测试，否则会出现电源喘振现象，必须带主板测试。类似地，ACS800变频器在报2340短路故障时，应先拆除电机电缆，单独启动变频器，如果仍然报错，则可确定是变频器内部短路而非外部电机或电缆问题。
电阻测量法是定位短路点的经典方法。切断电源后，使用数字万用表的电阻档测量关键电路节点间的电阻。如果读数显示极低或接近零欧姆，则表明存在短路。对于接地开关电路，可以从负载ABB变频器的负极侧检查-Vdc（或中性线），短路时仪表读数应为0欧姆。
元件级诊断需要更专业的测量。使用万用表的二极管档测量变频器输出端U、V、W和R+、R-之间的数值，与正常设备对比可以判断IGBT是否短路。对于电源板，应重点检查整流桥（测量每个二极管的正反向电阻）、滤波电容（测量容量）以及电源芯片（测量输入输出电压）。
热成像技术是现代故障诊断的有力工具。由于短路元件通常会异常发热，使用热成像仪可以快速定位故障点，特别是在复杂的电路板上或多路供电系统中。有案例显示，生产线上DC24V开关电源短路时，维修人员借助热成像仪在5分钟内就定位了电缆沟内短路的传感器电源线。
分段排除法适用于复杂系统。将电源系统划分为多个功能模块，依次排除正常部分，缩小故障范围。例如，对于ACS800变频器报2340故障，可以按以下顺序检查：电机和电缆绝缘→输出端二极管特性→AINT板→IGBT模块→电流互感器→RDCU板。
诊断过程中，记录与分析历史故障代码也非常重要。ABB设备通常会记录详细的报警历史，这些信息往往能够指向确切的故障源。例如，ACS800变频器报2340代码明确指示"电机电缆或电机短路"或"逆变器IGBT短路"，而7113代码则指示"制动斩波器IGBT短路"。

专业维修步骤与注意事项

确定短路故障原因后，需要按照规范的维修流程进行操作，以确保维修质量和人员安全。以下是针对不同故障类型的专业维修方法。
IGBT模块更换是处理功率部件短路的核心工作。当诊断确认IGBT短路时，必须彻底更换损坏的模块。ACS800变频器的IGBT更换需要约3小时，操作时要特别注意：拆卸前确保电容组残余电流完全放尽，否则容易打火；安装时按规范扭矩紧固螺丝；更换后测量各端子间的二极管特性确认正常。选择替换IGBT时，要确保其参数与原装件匹配，包括电压等级、电流容量和开关特性。
电源板维修涉及多个组件的检测与更换。对于SINT4411C电源板无电压输出的情况，应依次检查保险管、电源芯片、启动电阻和整流桥。更换保险管时不能简单替换，必须查明熔断原因，如输入电路短路等；检测电源芯片要测量其输入输出电压；启动电阻的阻值应与标称值一致；整流桥中每个二极管的正反向电阻都应符合标准。输出电压异常时，则重点检查滤波电容和稳压电路。
线路维修对于由接线问题引起的短路至关重要。发现老化或破损的线缆必须更换，连接端子应重新压接确保接触良好。对于DCS400驱动板排线串电的通病，可用介刀片将去主板插口下面的连线划一下，消除因年限积累导致的串电问题。所有维修后的线路都应进行绝缘测试，特别是工作在高电压下的部件。
控制板卡维修需要更专业的知识。如ACS800变频器的AINT板或RDCU板故障时，一般建议更换整个板卡而非维修单个元件。更换时要注意板卡版本兼容性，有案例显示将RDCU板从7401版本换成7421后，导致参数设置问题。对于板卡上的局部短路，如雷击导致的TL052C芯片短路，可以更换特定芯片。
散热系统维护能预防因过热导致的短路。清理灰尘堵塞的通风孔，更换损坏的散热风扇，确保散热片与发热元件紧密贴合。对于ABB机器人IRB120驱动器，应定期检查散热条件，改善机柜内的空气流通。在高温环境中，可考虑增加辅助散热设备。
维修过程中的安全注意事项不容忽视。任何维修前必须先切断主电源，确认电容放电完成，防止触电。使用绝缘工具，佩戴防护装备，特别是在高压部分工作时。对于ABB机器人系统，维修前必须确保机械臂处于安全位置。维修后要仔细检查是否有工具或零件遗留在设备内。
维修记录是后续维护的重要参考。应详细记录故障现象、检测数据、更换的部件和维修后的测试结果。这些历史数据有助于分析故障模式，预测潜在问题，也为以后的维修提供参考。有条件的单位可建立设备维修数据库，实现知识积累和共享。
