西门子触摸屏屏幕无显示故障维修一键搞定

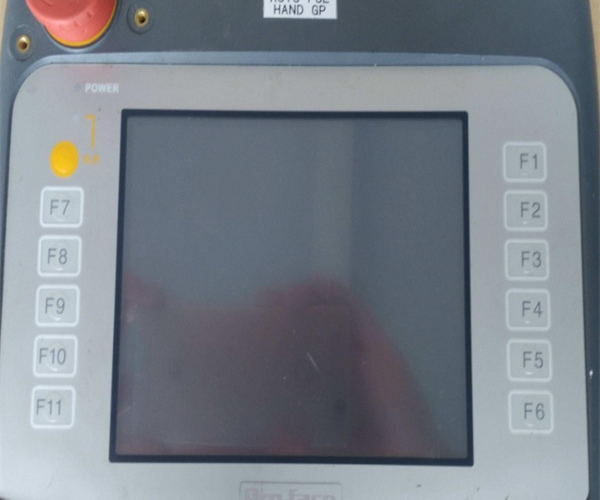

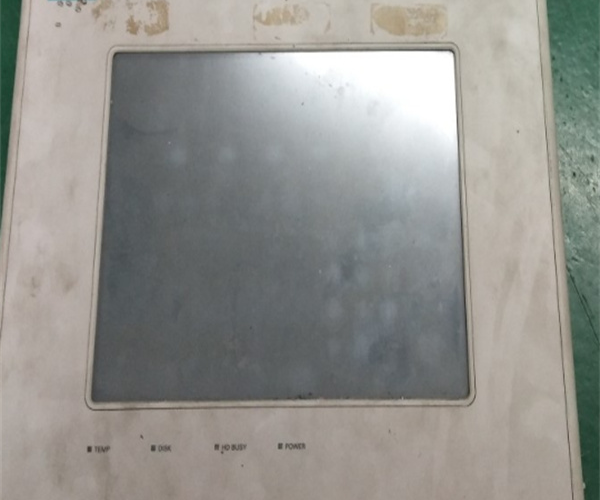

西门子触摸屏屏幕无显示故障维修一键搞定：西门子触摸屏（如TP系列、MP系列、KTP系列）作为工业自动化控制系统的核心人机交互设备，广泛应用于机床、流水线、电力控制、化工设备等场景，其屏幕显示正常与否直接决定操作指令的传递和设备运行状态的监控。屏幕无显示是西门子触摸屏***常见的硬件故障之一，表现为开机后屏幕黑屏、无背光、无任何画面输出，仅指示灯亮或指示灯也不亮，若未及时排查维修，会导致设备无法正常操作、生产中断，造成经济损失。本文结合西门子触摸屏的硬件结构特点，详细梳理屏幕无显示的核心硬件故障原因，提供分步可操作的维修方法，强调安全操作规范，帮助维修人员快速定位故障、高效解决问题，适用于日常设备维护与故障排查。
一、屏幕无显示核心硬件故障原因（按概率排序）
西门子触摸屏屏幕无显示的硬件故障，主要集中在供电系统、显示模块、连接排线、核心控制板及环境因素五大类，不同系列机型（TP/KTP/MP）的故障侧重点略有差异，但核心故障原因具有共性，具体如下：
（一）供电系统异常（***常见，占比60%以上）
稳定的供电是西门子触摸屏正常工作的基础，无论是直流供电（24V DC，主流机型通用）还是交流供电（220V AC，部分大型MP系列机型），供电异常会直接导致触摸屏无法启动，屏幕无显示，是***易排查也***易解决的故障。
1. 外部供电故障：车间电网电压波动、供电线路老化、接触不良，或电源插头松动、破损，导致触摸屏供电电压不足、断电，屏幕无显示。若为直流24V供电机型，供电电压低于22V或高于26V，都会导致设备无法正常启动；若为交流220V供电机型，电压波动超过±10%，会触发电源保护，屏幕无显示。此类故障常伴随车间其他同类设备供电异常，或触摸屏指示灯完全不亮。
2. 电源适配器/电源模块损坏：西门子触摸屏的外部电源适配器（小型TP/KTP系列）或内部电源模块（大型MP系列），负责将外部供电转换为设备所需的直流电压（如5V、12V、24V）。长期工作在高负荷、高温环境下，若电源适配器内部电容鼓包、保险丝熔断、芯片烧毁，或电源模块老化、短路，会导致无电压输出或输出电压不稳定，触摸屏无法启动，屏幕无显示。故障表现为：电源适配器插电后无发热、无输出，或插电后发烫、有烧焦异味；内部电源模块损坏会伴随触摸屏外壳局部发烫。
3. 供电接口故障：触摸屏的供电接口（电源插头插座）长期插拔、振动，会导致接口松动、氧化、接触不良，或接口针脚弯曲、断裂，导致供电中断，屏幕无显示。此类故障多为间歇性，轻轻晃动电源插头，屏幕可能短暂亮起，随后再次黑屏。
4. 内部保险丝熔断：西门子触摸屏内部设有电源保护保险丝，若外部供电浪涌、短路，或电源模块故障，会导致保险丝熔断，切断供电回路，屏幕无显示、指示灯不亮。保险丝熔断后，需排查短路故障，不可盲目更换，否则会再次熔断。
（二）显示模块损坏（核心诱因，占比20%左右）
显示模块是西门子触摸屏呈现画面的核心，主要包括液晶面板（LCD/LED）、背光模块（背光板、LED灯条）、显示驱动板，任意部件损坏都会导致屏幕无显示，其中背光模块损坏***为常见。
1. 背光模块损坏：背光模块负责为液晶面板提供光源，西门子触摸屏多采用LED背光（部分老旧机型为CCFL背光）。若LED灯条老化、烧毁，或背光驱动电路故障，会导致屏幕无背光，呈现黑屏状态，但仔细观察可发现屏幕有微弱的画面轮廓（需在强光下查看）；若为CCFL背光机型，背光板损坏、灯管烧毁，也会导致无背光、黑屏。背光模块损坏的典型表现：屏幕完全黑屏，指示灯正常亮起，按压屏幕无任何反应，强光下可看到微弱画面。
2. 液晶面板损坏：液晶面板是显示画面的核心部件，若面板受到撞击、挤压，或内部液晶泄漏、像素损坏，会导致屏幕无显示、黑屏，或出现花屏、碎屏。此类故障多伴随物理损伤痕迹（如屏幕破裂、划痕），部分无物理损伤的面板损坏，多为内部线路断路或芯片故障，表现为屏幕完全黑屏，无任何微弱画面。
3. 显示驱动板故障：显示驱动板负责接收主控板的信号，驱动液晶面板和背光模块工作，若驱动板上的芯片、电容、电阻损坏，或电路板焊点虚焊，会导致信号传输中断，屏幕无显示。故障表现为：指示灯正常，屏幕黑屏，无背光或有背光无画面，部分机型会伴随轻微的电流声。
（三）连接排线接触不良或损坏（易被忽视，占比10%左右）
西门子触摸屏内部有多个连接排线，核心包括：显示排线（连接显示驱动板与液晶面板）、背光排线（连接背光驱动与背光模块）、主控排线（连接主控板与显示驱动板），排线接触不良或损坏会导致信号传输中断，屏幕无显示。
1. 排线接触不良：触摸屏长期运行产生振动，或拆卸过程中拉扯排线，会导致排线松动、接口氧化，接触不良。此类故障多为间歇性，晃动触摸屏或重新插拔排线后，屏幕可能恢复正常；若接口氧化严重，会导致屏幕彻底无显示。
2. 排线损坏：排线长期弯折、拉扯，或被异物挤压，会导致排线内部线路断裂、绝缘层破损，无法传输信号，屏幕无显示。故障表现为：排线表面有明显的弯折痕迹、破损，或测量排线导通性异常，屏幕完全黑屏，无任何反应。
3. 排线接口损坏：排线接口的针脚弯曲、断裂，或接口松动、氧化，会导致排线与接口接触不良，信号传输中断，屏幕无显示。此类故障多由盲目拆卸、插拔力度过大导致。
（四）核心控制板故障（较复杂，占比5%左右）
核心控制板（主控板）是西门子触摸屏的“大脑”，负责接收操作指令、解析信号、控制显示模块工作，若主控板损坏，会导致整个设备无法正常运行，屏幕无显示。
1. 主控芯片损坏：主控芯片是控制板的核心，若芯片老化、过热烧毁，或静电损坏，会导致控制板无法工作，屏幕无显示、指示灯不亮，或指示灯亮但无任何反应。此类故障多伴随控制板发热、芯片发黑，或有烧焦异味。
2. 控制板电容、电阻损坏：控制板上的电容、电阻负责稳定电压、传输信号，若电容鼓包、漏液，电阻烧毁，会导致控制板工作异常，屏幕无显示。故障表现为：指示灯正常亮起，但屏幕黑屏，无任何画面输出。
3. 触摸板故障（间接影响）：触摸板与显示模块联动工作，若触摸板严重损坏，可能导致主控板无法接收反馈信号，间接引发屏幕无显示，但此类故障较少见，多伴随触摸失灵，而非完全无显示。
（五）其他因素（占比5%左右）
除上述核心故障外，环境因素、人为操作失误也会导致西门子触摸屏屏幕无显示，易被忽视：
1. 环境因素：触摸屏长期工作在高温、潮湿、多尘、强电磁干扰环境中，会导致内部电子部件氧化、绝缘性能下降，接口接触不良，或显示模块、控制板故障，屏幕无显示。强电磁干扰（如变频器、高压设备）会干扰控制信号，导致屏幕暂时无显示，远离干扰源后可恢复。
2. 人为操作失误：误设置屏幕亮度为0（软件设置，非硬件故障，但易被误认为硬件问题）；拆卸触摸屏时强行拉扯排线、撞击面板，导致硬件损坏；未正确连接信号线路，导致主控板无法接收信号，屏幕无显示。
3. 部件老化：触摸屏长期运行（通常使用寿命5-8年），内部电源模块、显示模块、排线等部件自然老化，性能下降，会导致屏幕无显示，这是设备长期运行后的常见故障。
二、故障维修方法（分步操作，兼顾所有机型）
维修前准备：工具（万用表、示波器、螺丝刀、剥线钳、防静电手环、排线拔取工具、清洁工具、电烙铁）、配件（同规格电源适配器、保险丝、排线、背光模块、显示驱动板等）、西门子触摸屏对应机型说明书；安全准备：切断总电源，拔掉电源插头和信号连接线，放电完成后佩戴防静电手环和绝缘手套，清理设备表面灰尘，避免安全事故。
***步：初步排查（快速定位故障范围，5分钟内完成）
1. 外观与指示灯检查：目视检查触摸屏外观，查看是否有物理损伤（屏幕破裂、划痕、外壳变形）；观察设备指示灯，若指示灯完全不亮，优先排查供电系统；若指示灯正常亮起（绿色或黄色），优先排查显示模块、排线；若指示灯闪烁，可能是控制板故障或供电不稳定。
2. 外部供电排查：更换新的同规格电源适配器（小型机型），或检查交流供电线路（大型机型），重新插拔电源插头，确保供电接口接触良好；用万用表测量外部供电电压，确认电压稳定，符合设备额定供电要求（如24V DC、220V AC）。若更换电源适配器后屏幕亮起，说明原电源适配器损坏。
3. 强光测试：将触摸屏置于强光下，仔细观察屏幕是否有微弱的画面轮廓。若有微弱画面，说明背光模块故障（无背光）；若无任何画面，说明显示驱动板、液晶面板或控制板故障。
4. 信号线路排查：断开触摸屏与PLC、工控机的信号连接线，仅接通电源，若屏幕仍无显示，说明故障在触摸屏本身，与外部信号无关；若接通信号后无显示，断开信号后恢复，说明信号线路故障（非屏幕硬件故障）。
第二步：供电系统故障排查与维修（优先操作）
1. 电源适配器/电源模块检测与更换：用万用表测量电源适配器的输出电压，若电压为0、波动过大，或无输出，说明电源适配器损坏，更换同型号、同参数（如24V DC、2A）的电源适配器；对于大型机型的内部电源模块，用万用表测量模块输出电压，若电压异常，或模块外壳发烫、有烧焦异味，更换同型号电源模块，更换时严格按照说明书接线，避免接反。
2. 供电接口维修：检查供电接口，若接口松动、氧化，用清洁工具清理接口氧化层，重新插拔电源插头，确保接触良好；若接口针脚弯曲、断裂，用镊子轻轻校正针脚（注意力度，避免折断），无法校正则更换供电接口。
3. 保险丝检查与更换：打开触摸屏外壳，找到内部电源回路的保险丝（通常标注F1），用万用表测量保险丝导通性，若保险丝熔断（阻值无穷大），更换同规格保险丝（注意额定电流、熔断速度）；更换后若再次熔断，说明存在短路故障，需进一步排查电源模块、内部线路。
第三步：连接排线故障排查与维修（易操作，重点排查）
1. 排线拆卸与检查：打开触摸屏外壳（小型机型用螺丝刀拆卸外壳螺丝，大型机型需拆卸固定卡扣），找到显示排线、背光排线、主控排线，用排线拔取工具轻轻拔出排线（禁止强行拉扯）；检查排线表面是否有弯折、破损、氧化，用清洁工具清理排线接口和主板接口的氧化层、灰尘。
2. 排线导通性测试：用万用表测量排线的导通性，若某根线路断路，说明排线损坏，更换同型号、同规格的排线（注意排线长度、接口类型，需与原排线一致）；若排线无损坏，重新插拔排线，确保排线插入到位、固定牢固（部分排线有卡扣，需扣紧）。
3. 接口维修：若排线接口针脚弯曲、断裂，用镊子校正针脚，若针脚损坏严重，更换接口座；若接口松动，用烙铁加固接口焊点，确保接触良好。
第四步：显示模块故障排查与维修（分部件操作）
1. 背光模块维修：若强光下有微弱画面，说明背光模块故障。对于LED背光机型，拆卸背光板，检查LED灯条，若灯条不亮，用万用表测量灯条导通性，更换同型号LED灯条；检查背光驱动电路，若驱动芯片损坏，更换驱动芯片，或直接更换背光驱动板。对于CCFL背光机型，更换背光板和灯管，注意灯管规格与原型号一致。
2. 液晶面板检查与更换：目视检查液晶面板是否有破裂、液晶泄漏，若有物理损伤，直接更换同型号液晶面板（注意面板尺寸、分辨率，需与触摸屏机型匹配）；若无物理损伤，用万用表测量面板接口电压，若电压正常但无显示，说明面板内部故障，需更换面板（液晶面板更换成本较高，建议优先确认其他部件无故障）。
3. 显示驱动板维修：用万用表测量显示驱动板的输入、输出电压，若电压异常，检查驱动板上的电容、电阻，若电容鼓包、电阻烧毁，更换对应元件；若驱动芯片损坏，更换同型号驱动芯片；若驱动板焊点虚焊，用烙铁补焊，无法修复则更换显示驱动板。
第五步：核心控制板故障排查与维修（较复杂）
1. 控制板外观检查：目视检查控制板，查看是否有芯片发黑、电容鼓包、焊点虚焊、线路烧毁，若有明显损坏，更换对应元件（如电容、电阻），或补焊虚焊焊点。
2. 主控芯片检测：用示波器测量主控芯片的输入、输出信号，若信号异常，说明主控芯片损坏，更换同型号主控芯片（更换难度较大，需专业操作，建议联系专业人员）；若主控芯片无损坏，检查控制板与显示驱动板的连接排线，确保信号传输正常。
3. 触摸板检查：用万用表测量触摸板接口电压，若电压正常，触摸板无反应，可能是触摸板损坏，但触摸板损坏通常不影响屏幕显示，仅影响触摸操作，若伴随屏幕无显示，需同步排查其他部件。
第六步：整机测试与收尾（确保故障彻底排除）
1. 开机测试：更换损坏部件、连接牢固排线后，重新接通电源，观察屏幕是否正常亮起，显示是否清晰，无黑屏、花屏现象；检查指示灯是否正常，触摸操作是否灵敏。
2. 功能测试：连接外部信号线路（与PLC、工控机连接），测试操作指令传递是否正常，屏幕显示是否与设备运行状态一致，确保触摸屏各项功能正常。
3. 收尾工作：清理触摸屏内部灰尘、焊渣，整理排线，确保各部件安装牢固、无松动；盖好设备外壳，拧紧固定螺丝；做好维修记录，标注更换的部件、故障原因及维修时间；对触摸屏进行通电试运行1-2小时，观察是否有异常，确认故障彻底排除。
三、总结
西门子触摸屏屏幕无显示的核心硬件故障，本质是供电中断、信号传输异常或显示部件损坏，其中供电系统异常（电源适配器、供电接口）、排线接触不良是***常见、***易修复的诱因，占比超过70%。维修时需遵循“先外后内、先简后繁”的原则，优先排查外部供电、排线，再针对性维修显示模块、控制板，避免盲目操作。
日常使用中，定期清理触摸屏表面和内部灰尘，避免设备长期工作在高温、潮湿、强电磁干扰环境中，规范插拔电源和信号连接线，避免拉扯排线、撞击屏幕，可有效减少此类故障发生。若故障复杂（如主控芯片损坏、液晶面板破裂），或缺乏专业工具和技术，建议联系西门子官方售后，避免自行维修扩大故障，造成更大损失。
