安森美射频电源无输出功率故障维修一键搞定
安森美射频电源无输出功率故障维修一键搞定：在射频通信、半导体制造、雷达系统、工业等离子体处理、医疗设备等高端领域，安森美（ON Semiconductor）射频电源凭借其高功率密度、高稳定性、高效率及良好的射频性能，成为核心供电设备。安森美射频电源涵盖多种系列（如NCP系列、ONS系列、NCS系列等），可满足从几瓦到几十千瓦的不同功率需求，广泛应用于射频放大、等离子体刻蚀、射频加热等场景。
射频电源的稳定运行直接决定下游设备的工作精度与可靠性，而“无输出功率”是安森美射频电源***常见、影响***严重的硬件故障之一。其典型表现为：电源启动正常、面板参数显示正常，但负载端无射频功率输出，或输出功率远低于额定值且无法调节，直接导致下游设备停机、生产中断，尤其在半导体制造、医疗设备等高精度场景中，会造成严重的经济损失和安全隐患。
一、安森美射频电源无输出功率硬件故障原因深度剖析（按发生率排序）
结合安森美射频电源的硬件结构、工作原理及工业现场实际检修案例，无输出功率硬件故障原因按发生率从高到低可分为六大类，各类原因均结合典型表现、机型特点及故障诱因，明确故障本质，为后续快速定位故障提供精准方向，所有分析均聚焦纯硬件层面，排除软件、固件、通讯、负载等非硬件因素。
（一）输入供电模块故障（占比40%以上，核心故障）
输入供电模块是安森美射频电源稳定工作的基础，负责将外部交流电源转换为稳定的DC高压，为后续所有模块供电，其故障会导致整个电源无供电或供电不稳定，进而引发无输出功率。
1. 外部供电异常：工业现场电网波动频繁，尤其是大功率设备启停时，会导致AC220V/380V输入电压波动（偏离额定范围±10%）；供电线缆过细、线路过长、接触不良，导致输入电压压降过大，无法满足电源工作需求；接地不良或未接地，导致电磁干扰引入供电回路，损坏输入供电模块部件，引发供电中断。典型表现：电源面板无显示或显示异常，启动后立即停机，无任何功率输出；测量外部输入电压，偏离额定范围，或线缆接口有发热、氧化痕迹。
2. EMI滤波器、整流桥损坏：EMI滤波器长期使用，内部电容老化、电感烧毁，无法抑制电磁干扰，同时会导致供电中断；整流桥（由4个二极管组成）中的二极管击穿、开路，无法将AC电压转换为DC高压，导致输入供电模块无输出。典型表现：电源启动后无DC高压输出，拆机后可见EMI滤波器电容鼓包、电感烧焦；测量整流桥输出端，无DC电压。
3. PFC电路故障：PFC电路（功率因数校正电路）是输入供电模块的核心，负责提高功率因数、稳定DC输出电压，其核心部件包括PFC芯片、MOS管、升压电容、电感。PFC芯片损坏，无法控制MOS管导通与关断；MOS管击穿、开路，导致升压电路无法工作；升压电容鼓包、漏液、容量衰减，电感烧毁，导致PFC电路输出电压异常或无输出。典型表现：电源启动后，PFC电路无DC高压输出（正常输出DC380V-400V），或输出电压波动过大；拆机后可见PFC电路电容鼓包、MOS管烧焦。
4. 输入保险丝、限流电阻熔断：输入供电模块的保险丝、限流电阻，用于保护后续模块免受过流、过压损坏，长期使用或遭遇电网浪涌，会导致保险丝熔断、限流电阻烧毁，切断输入供电。典型表现：电源面板无显示，无法启动；拆机后可见保险丝熔断，限流电阻发黑、烧毁；测量保险丝两端，无导通性。
（二）射频放大模块故障（占比30%，关键故障）
射频放大模块是安森美射频电源功率输出的核心，负责将控制模块输出的低频控制信号，放大为高频射频功率，其故障会直接导致无射频功率输出，是无输出功率故障的第二大高发原因。
1. 射频功率管损坏：射频功率管（安森美专用，如MRF49X系列、NCP1399）是射频放大模块的核心器件，长期高负荷运行、散热不良、过流、过压，会导致功率管击穿、开路或参数漂移，无法实现信号放大。典型表现：电源启动正常，面板参数显示正常，但负载端无功率输出；拆机后可见功率管表面烧焦、炸裂，测量功率管引脚，导通性异常（击穿后短路，开路后无导通）。
2. 射频驱动芯片损坏：驱动芯片负责将控制模块的低频信号，转换为可驱动射频功率管的高频驱动信号，驱动芯片损坏，会导致无驱动信号输出，功率管无法工作。典型表现：电源启动正常，射频功率管无发热，负载端无功率输出；测量驱动芯片输出端，无驱动信号（用示波器检测，无高频脉冲信号）。
3. 放大电路电容、电阻损坏：射频放大模块的滤波电容、耦合电容、偏置电阻，长期使用会出现老化、损坏，导致放大电路无法正常工作，信号传输中断。典型表现：电源启动正常，但输出功率为零或远低于额定值；拆机后可见电容鼓包、漏液，电阻发黑、烧毁；测量放大电路，无正常信号传输。
4. 散热系统故障：射频功率管工作时会产生大量热量，若散热片积尘过多、散热风扇损坏、散热硅脂干涸，会导致功率管过热，触发过热保护，切断功率输出；长期过热会加速功率管老化、损坏，***终导致无输出功率。典型表现：电源启动后，风扇不转或转速异常，一段时间后自动停机，无功率输出；拆机后可见散热片积尘严重，功率管表面过热变色。
（三）控制模块故障（占比15%，关联故障）
控制模块是安森美射频电源的“核心中枢”，负责控制各模块协同工作，生成驱动信号、检测故障并触发保护，其硬件故障会导致驱动信号缺失、误保护，进而引发无输出功率。
1. 微控制器（MCU）故障：MCU是控制模块的核心，负责读取面板参数、处理反馈信号、生成驱动信号，MCU损坏（如芯片烧毁、虚焊），会导致无法生成驱动信号，各模块无法协同工作。典型表现：电源面板显示异常（如黑屏、乱码），无法设置参数，无功率输出；拆机后可见MCU芯片烧焦、开裂，测量MCU引脚，无正常工作电压。
2. 驱动电路故障：驱动电路负责将MCU生成的信号，放大为可驱动射频驱动芯片的信号，驱动电路中的三极管、MOS管、电阻损坏，会导致驱动信号中断，射频放大模块无法工作。典型表现：电源启动正常，MCU工作正常，但无驱动信号输出至射频放大模块；测量驱动电路输出端，无信号输出。
3. 保护电路误触发：控制模块的保护电路（过流、过压、过热、过温保护），若检测元件（传感器、比较器）损坏，会导致误触发保护，切断功率输出，表现为无输出功率。典型表现：电源启动正常，面板显示无故障，但负载端无功率输出；断开保护电路后，功率输出恢复正常，说明保护电路误触发。
4. 控制模块供电故障：控制模块需要稳定的低压电源（如5V、3.3V）供电，若供电电路中的稳压芯片、滤波电容损坏，会导致控制模块无供电或供电不稳定，无法正常工作。典型表现：电源面板无显示，控制模块无工作电压，无功率输出；拆机后可见稳压芯片烧焦、电容鼓包。
（四）DC-DC转换模块故障（占比8%，常见故障）
DC-DC转换模块负责将输入供电模块输出的DC高压，转换为射频放大模块、控制模块所需的稳定DC低压（如12V、24V、5V），其故障会导致后续模块无供电，进而引发无输出功率。
1. MOS管、变压器损坏：DC-DC转换模块的MOS管负责导通与关断，变压器负责电压转换，长期使用、过流、过压，会导致MOS管击穿、变压器烧毁，无法实现电压转换。典型表现：DC-DC转换模块无低压输出，射频放大模块、控制模块无供电；拆机后可见MOS管烧焦、变压器绕组烧毁；测量MOS管、变压器，导通性异常。
2. 滤波电容、稳压芯片损坏：滤波电容负责过滤输出电压中的纹波，稳压芯片负责稳定输出电压，电容老化、漏液，稳压芯片损坏，会导致输出电压异常或无输出，后续模块无法正常工作。典型表现：DC-DC转换模块输出电压波动过大，或无输出；拆机后可见电容鼓包、漏液，稳压芯片烧焦；测量输出电压，偏离标准值。
3. 反馈电路故障：DC-DC转换模块的反馈电路负责检测输出电压，反馈给控制芯片实现闭环调节，反馈电路中的电阻、电容、传感器损坏，会导致输出电压失控或无输出。典型表现：DC-DC转换模块无低压输出，或输出电压远高于/低于标准值；测量反馈电路，无正常反馈信号。
（五）检测反馈模块故障（占比5%，少见故障）
检测反馈模块负责检测输出功率、电压、电流，将反馈信号传输至控制模块，实现闭环调节，其故障会导致控制模块误判，切断功率输出或无法调节功率，进而表现为无输出功率。
1. 功率检测器损坏：功率检测器（如安森美NCS系列功率检测芯片）负责检测射频输出功率，损坏后无法生成反馈信号，控制模块误判为无功率输出，进而切断驱动信号，导致无输出功率。典型表现：电源启动正常，射频放大模块工作正常，但面板显示输出功率为零，负载端无功率输出；测量功率检测器输出端，无反馈信号。
2. 电压、电流传感器损坏：传感器负责检测输入、输出电压、电流，损坏后会向控制模块传输错误反馈信号（如误报过流、过压），触发保护电路，切断功率输出。典型表现：电源启动后立即停机，面板显示过流、过压故障，但实际测量电压、电流正常；更换传感器后，故障消失。
3. 反馈线路故障：反馈线路（排线、接线端子）接触不良、断裂，会导致反馈信号传输中断，控制模块无法接收反馈信号，无法实现闭环调节，进而切断功率输出。典型表现：电源启动正常，偶尔无输出功率，拍打机壳后恢复正常；拆机后可见反馈线路松动、氧化，或有断裂痕迹。
（六）输出接口与匹配网络故障（占比2%以下，辅助故障）
此类故障多由安装不当、磨损、环境因素导致，导致放大后的射频功率无法传输至负载，表现为无输出功率，排查时容易被忽略。
1. 射频连接器损坏：输出接口的射频连接器（如SMA、N型连接器）长期插拔、磨损、氧化，会导致接触不良、断路，射频功率无法传输至负载。典型表现：电源启动正常，射频放大模块工作正常，但负载端无功率输出；更换连接器后，功率输出恢复正常；检查连接器，有氧化、磨损、松动痕迹。
2. 匹配网络故障：匹配网络负责调节射频电源与负载之间的阻抗匹配，确保功率高效传输，匹配网络中的电容、电感、电阻损坏，会导致阻抗不匹配，功率无法传输，甚至损坏射频放大模块。典型表现：电源启动正常，但无功率输出，射频功率管发热严重；拆机后可见匹配网络元件烧焦、损坏；测量匹配网络，阻抗异常。
3. 输出线缆损坏：射频输出线缆老化、破皮、断裂，会导致功率传输中断，负载端无功率输出。典型表现：电源启动正常，线缆接口有发热痕迹，负载端无功率输出；更换输出线缆后，故障消失；检查线缆，有破皮、断裂、氧化痕迹。
二、安森美射频电源无输出功率硬件故障诊断流程（标准化五步排查法）
维修安森美射频电源无输出功率硬件故障时，需遵循“先外后内、先供电后信号、先简单后复杂、先易后难”的原则，结合故障表现，通过标准化排查流程，快速缩小故障范围，定位故障部件，避免盲目拆机、盲目维修，提高维修效率，减少二次损坏。以下是适用于所有安森美射频电源机型的五步排查法，可直接应用于工业现场检修。
***步：外部排查（排除非硬件因素，***优先）
1. 排除负载与软件因素：更换已知正常的负载，若仍无功率输出，排除负载故障；重启射频电源，恢复出厂设置（备份参数后），检查面板参数设置（如输出功率、频率、阻抗匹配参数），若参数设置异常，调整后测试；若仍无输出，进入硬件排查。

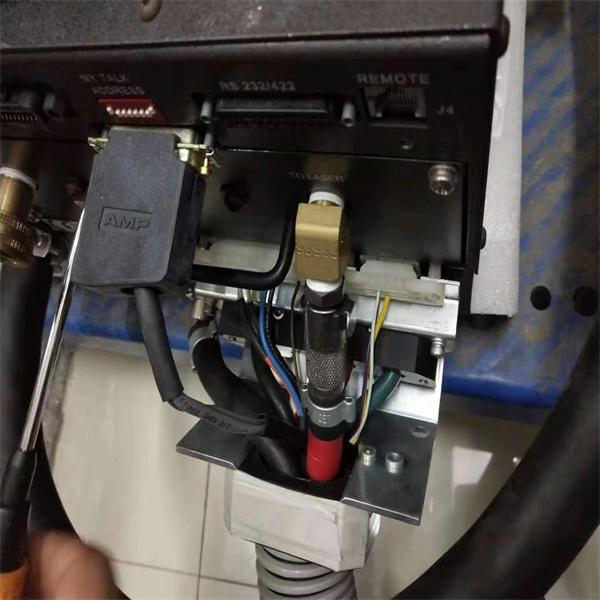

2. 外部供电检测：用高精度数字万用表测量外部AC220V/380V输入电压，确认电压在额定范围内（AC220V±10%、AC380V±10%）；检查供电线缆、插头，确认连接牢固，无氧化、磨损、断裂；测量接地电阻，确保接地可靠（接地电阻≤4Ω）；更换新的供电线缆、插头，若电源恢复正常，说明外部供电或线缆故障。
3. 输出接口与线缆排查：检查射频输出连接器、输出线缆，确认连接牢固，无氧化、磨损、破皮；更换已知正常的射频连接器、输出线缆，若功率输出恢复正常，说明输出接口或线缆故障。
第二步：输入供电模块排查（易操作，优先级第二）
1. 断电操作：关闭射频电源，拔掉电源插头，静置10-15分钟，放完内部电容余电（射频电源内部电容容量大，余电残留时间长），佩戴防静电手环、铺设防静电垫，避免静电损坏精密部件。

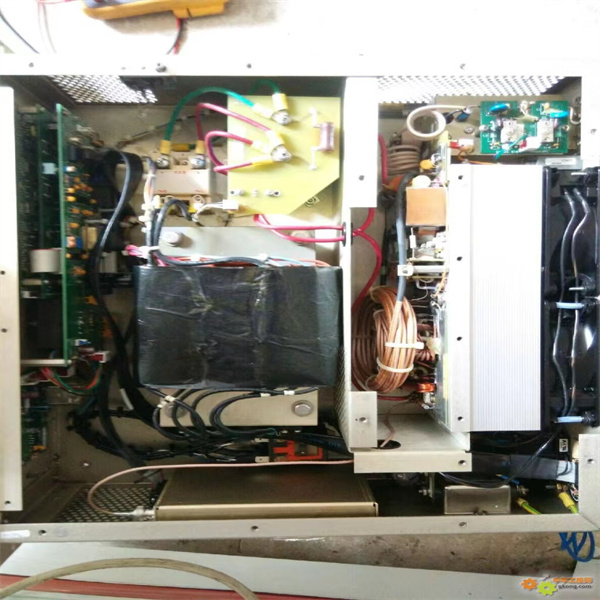

2. 目视检查：拆卸电源外壳（记录螺丝位置，分类存放），找到输入供电模块，检查EMI滤波器、整流桥、PFC电路，观察是否有电容鼓包、漏液，元件烧焦、发黑，保险丝熔断等明显故障痕迹。
3. 电压与导通性检测：用万用表测量输入供电模块输出端（PFC电路输出端），确认是否有稳定的DC高压（正常为380V-400V）；测量整流桥输出端，确认有DC高压输出；测量保险丝、限流电阻，确认导通（保险丝熔断则无导通性）；测量EMI滤波器、PFC芯片、MOS管，确认无短路、开路故障。
4. 部件测试：更换熔断的保险丝、损坏的限流电阻，测试输入供电模块是否恢复正常；若PFC电路无输出，更换PFC芯片、鼓包电容、烧毁的MOS管，重新测试。
第三步：DC-DC转换模块排查（针对性强，优先级第三）
1. 故障判断：若输入供电模块正常（有稳定DC高压输出），但射频放大模块、控制模块无供电，聚焦DC-DC转换模块故障。
2. 电压检测：用万用表测量DC-DC转换模块的输入电压（来自输入供电模块的DC高压）、输出电压（如12V、24V、5V），确认输出电压是否稳定在标准范围内；若无输出电压或电压波动过大，说明DC-DC转换模块故障。
3. 部件检查与测试：观察DC-DC转换模块的MOS管、变压器、滤波电容、稳压芯片，是否有烧焦、鼓包、损坏痕迹；测量MOS管、变压器，确认无短路、开路；更换鼓包电容、损坏的稳压芯片、MOS管，重新测试输出电压，确认稳定。
第四步：控制模块与射频放大模块排查（专业操作，优先级第四）
1. 控制模块排查：测量控制模块的供电电压（如5V、3.3V），确认供电正常；用示波器检测MCU输出的驱动信号，确认有正常信号输出；检查驱动电路、保护电路，测量驱动芯片输出端，确认有驱动信号传输至射频放大模块；若无驱动信号，更换MCU、驱动芯片，重新测试。
2. 射频放大模块排查：测量射频功率管的工作电压，确认供电正常；用示波器检测射频功率管的输入驱动信号，确认有信号输入；测量射频功率管的输出端，确认有射频功率输出（无输出则说明功率管损坏）；检查散热系统，确认散热风扇正常转动、散热片无积尘、散热硅脂完好；更换损坏的射频功率管、驱动芯片，清理散热片积尘，重新涂抹散热硅脂，测试功率输出。
第五步：检测反馈模块排查（***终排查，优先级第五）
若经过上述四步排查，无输出功率现象仍存在，且输入供电、DC-DC转换、控制、射频放大模块均无故障，说明是检测反馈模块故障。用示波器检测功率检测器、电压电流传感器的输出反馈信号，确认有正常反馈信号；检查反馈线路，确认连接牢固、无断裂、氧化；更换损坏的功率检测器、传感器，修复反馈线路，重新测试，确认功率输出正常。
三、安森美射频电源无输出功率硬件故障分模块维修方法（可直接操作）
结合上述故障排查流程，针对各类硬件故障，给出具体、可落地的维修步骤，明确维修工具、维修要点及注意事项，兼顾工业现场简易维修与专业维修，确保维修后射频电源运行稳定，无输出功率故障彻底解决。维修前需准备好核心工具：高精度数字万用表、示波器、恒温热风枪、电烙铁、焊锡丝、无水酒精、无尘布、防静电手环、防静电垫、同型号安森美原装备件（功率管、驱动芯片、PFC芯片、电容、保险丝等）、射频阻抗分析仪（可选，用于匹配网络检测）。
（一）输入供电模块故障维修（***易操作，优先处理）
1. 外部供电与线缆维修：
- 优化外部供电：为射频电源配备独立供电回路，避免与大功率设备共线；加装EMI滤波器、浪涌保护器，抑制电网波动和电磁干扰；完善接地系统，确保接地电阻≤4Ω。
- 线缆与插头维修：更换老化、磨损、断裂的供电线缆、插头；用无水酒精擦拭插头、接口，去除氧化层，重新插拔并紧固，确保接触良好。
2. 保险丝、限流电阻维修：
- 保险丝熔断：更换同规格、同熔断电流的保险丝（注意：不可用更大规格保险丝替代，避免损坏后续模块）；更换后需排查保险丝熔断的原因（如过流、过压），避免再次熔断。
- 限流电阻烧毁：用恒温热风枪拆卸烧毁的限流电阻，更换同规格、同功率的电阻（如10Ω/2W），焊接牢固，无虚焊；焊接后测量电阻导通性，确认正常。
3. EMI滤波器、整流桥维修：
- EMI滤波器损坏：直接更换同型号EMI滤波器（注意输入输出电压规格与原滤波器一致）；拆卸旧滤波器，断开输入输出线路，安装新滤波器，连接好线路，上电测试。
- 整流桥损坏：识别整流桥型号（如KBPC3510），用热风枪拆卸旧整流桥，焊接新整流桥，焊接时注意引脚对应，避免接反；焊接后测量整流桥输出端，确认有稳定DC高压输出。
4. PFC电路故障维修：
- PFC芯片损坏：更换同型号安森美PFC芯片（如NCP1654），用热风枪拆卸旧芯片，焊接新芯片，焊接时控制温度（350-380℃），避免损坏芯片；焊接后测试PFC电路输出电压，确认稳定在380V-400V。
- 电容鼓包/漏液：拆卸鼓包、漏液的升压电容，更换为105℃高频低阻型电解电容（容量、耐压不低于原型号，如470μF/450V），焊接时注意正负极，避免反接；更换后测量输出电压，确认稳定。
- MOS管、电感损坏：更换同型号MOS管（如IRF840）、电感，焊接时确保焊接牢固，无虚焊；更换后测试PFC电路，确认工作正常。
5. 注意事项：维修输入供电模块时，必须彻底断电放电，避免高压触电；电容更换时注意正负极，反接会导致电容爆裂；焊接时控制温度，避免损坏周边元件；维修后需测量输入供电模块输出电压，确认稳定后再进行后续模块维修。
（二）DC-DC转换模块故障维修（易操作，成本低）
1. MOS管、变压器维修：
- MOS管损坏：用热风枪拆卸损坏的MOS管（如IRF3205），更换同型号MOS管，焊接时注意引脚对应，控制焊接温度，避免虚焊；焊接后测量MOS管导通性，确认正常。
- 变压器烧毁：直接更换同型号变压器（注意电压比、功率规格与原变压器一致）；拆卸旧变压器，断开输入输出线路，安装新变压器，连接好线路，上电测试输出电压。
2. 滤波电容、稳压芯片维修：
- 电容鼓包/漏液：更换同规格、同耐压的滤波电容（如1000μF/16V），焊接时注意正负极，焊接牢固；更换后测量输出电压纹波，确保纹波符合标准（≤50mV）。
- 稳压芯片损坏：更换同型号稳压芯片（如LM1117、AMS1117，输出电压5V、3.3V），用热风枪拆卸旧芯片，焊接新芯片，焊接后测试输出电压，确认稳定在标准范围内。
3. 反馈电路维修：
- 反馈电阻、电容损坏：更换同规格的反馈电阻、电容，焊接牢固；焊接后测量反馈信号，确认反馈电路工作正常，输出电压稳定。
4. 注意事项：维修DC-DC转换模块时，需确保输入电压正常，避免过压损坏模块；焊接变压器时，注意线路连接正确，避免接反导致输出电压异常；维修后需全面测试输出电压，确保各档位电压稳定。
（三）射频放大模块故障维修（针对性强，核心重点）
1. 射频功率管维修：
- 功率管损坏：更换同型号安森美射频功率管（如MRF4910、NCP1399），用恒温热风枪（温度350-380℃，风速适中）拆卸旧功率管，清理焊盘，焊接新功率管，焊接时避免局部过热，确保焊接牢固；焊接后测量功率管工作电压、导通性，确认正常。
- 功率管偏置电路维修：检查偏置电阻、电容，更换损坏的元件，调整偏置电压，确保功率管工作在***佳状态；测量偏置电压，确认符合功率管规格要求。
2. 射频驱动芯片维修：
- 驱动芯片损坏：更换同型号射频驱动芯片（如安森美NCS2100），用热风枪拆卸旧芯片，焊接新芯片，焊接时控制温度，避免损坏芯片；焊接后用示波器检测驱动信号，确认有正常高频脉冲信号输出。
3. 放大电路维修：
- 电容、电阻损坏：更换放大电路中损坏的滤波电容、耦合电容、电阻，焊接牢固；焊接后用示波器检测信号传输，确认放大电路工作正常，信号无失真。
4. 散热系统维修：
- 散热风扇损坏：直接更换同型号散热风扇，连接好供电线路，测试风扇转速，确保正常散热。
- 散热片积尘、硅脂干涸：用无尘布蘸无水酒精清理散热片积尘，重新涂抹散热硅脂（厚度0.5-1mm），确保功率管与散热片紧密贴合，散热良好。
5. 注意事项：维修射频放大模块时，必须佩戴防静电手环，避免静电损坏功率管、驱动芯片；焊接功率管时，控制温度和时间，避免功率管损坏；维修后需测试射频功率输出，确保功率达到额定值，无失真。
（四）控制模块故障维修（专业操作，需具备焊接基础）
1. 微控制器（MCU）维修：
- MCU损坏：更换同型号MCU（如安森美PIC系列），用热风枪拆卸旧MCU，清理焊盘，焊接新MCU，焊接时注意引脚对应，控制温度和风速，避免焊盘脱落；焊接后烧录固件程序，测试MCU工作正常，能生成驱动信号。
2. 驱动电路维修：
- 三极管、MOS管损坏：更换驱动电路中损坏的三极管、MOS管，焊接牢固；焊接后测量驱动电路输出端，确认有正常驱动信号输出。
3. 保护电路维修：
- 检测元件损坏：更换损坏的传感器、比较器，焊接牢固；调整保护电路阈值，避免误触发；测试保护电路，确认在过流、过压、过热时能正常触发保护。
4. 控制模块供电维修：
- 稳压芯片、电容损坏：更换同型号稳压芯片、滤波电容，焊接牢固；焊接后测量控制模块供电电压，确认稳定在5V、3.3V标准范围内。
5. 注意事项：维修控制模块时，必须做好防静电措施，避免静电损坏MCU、驱动芯片；焊接时控制温度，避免烫坏主板铜皮、塑料件；烧录固件程序时，确保程序版本与机型匹配，避免程序错误导致控制异常。
（五）检测反馈模块故障维修（专业操作，需借助仪器）
1. 功率检测器维修：
- 功率检测器损坏：更换同型号安森美功率检测芯片（如NCS2007），用热风枪拆卸旧芯片，焊接新芯片，焊接牢固；焊接后用示波器检测反馈信号，确认有正常反馈信号输出。
2. 电压、电流传感器维修：
- 传感器损坏：更换同型号传感器（如电流传感器ACS712），焊接牢固；焊接后测量传感器输出信号，确认信号正常，无错误反馈。
3. 反馈线路维修：
- 线路松动、氧化：用无水酒精擦拭反馈线路金手指、接口，去除氧化层；重新插拔线路，确保连接牢固；若线路断裂，更换同规格线路，焊接牢固。
4. 注意事项：维修检测反馈模块时，需借助示波器、万用表检测反馈信号，确保信号正常；更换传感器、功率检测器时，优先选用安森美原装备件，避免规格不符导致反馈异常；维修后需测试闭环调节功能，确保输出功率稳定。
（六）输出接口与匹配网络故障维修（易操作，成本低）
1. 射频连接器维修：
- 连接器损坏：更换同型号射频连接器（如SMA、N型），拆卸旧连接器，焊接新连接器，焊接牢固；焊接后检查连接器接触良好，无松动、氧化。
2. 匹配网络维修：
- 元件损坏：更换匹配网络中烧焦、损坏的电容、电感、电阻，焊接牢固；用射频阻抗分析仪检测匹配网络阻抗，调整元件参数，确保阻抗匹配（通常为50Ω）。
3. 输出线缆维修：
- 线缆损坏：更换同规格、同长度的射频输出线缆，确保线缆完好，无破皮、断裂；连接好线缆，确保接触良好，测试功率传输正常。
4. 注意事项：维修输出接口、匹配网络时，避免用力拉扯线缆、连接器，防止损坏；焊接匹配网络元件时，控制焊接温度，避免元件损坏；维修后需测试功率传输效率，确保无功率损耗。
