海德汉编码器短路故障维修基础指南
海德汉编码器短路故障维修基础指南：6月15日我们收到了一位来自无锡的客户的来电，咨询海德汉编码器发生了短路的故障问题。海德汉编码器作为精密测量与控制的核心元件，在工业自动化领域扮演着至关重要的角色。然而，编码器短路故障却是令许多工程师头疼的常见问题。

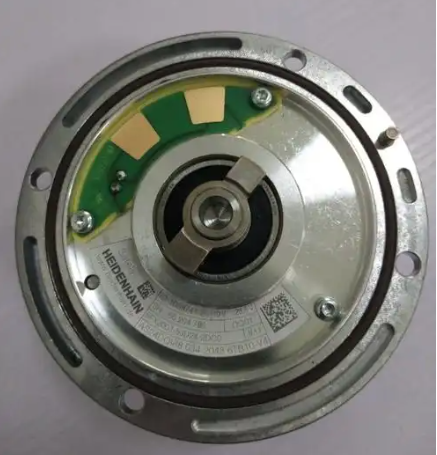

海德汉编码器短路的主要原因分析
海德汉编码器短路故障的成因复杂多样，涉及电源系统、信号传输、机械结构以及环境因素等多个方面。深入理解这些潜在原因对于快速准确地诊断和解决问题至关重要。根据维修实践和专业技术资料，我们可以将这些原因系统性地归纳为几个主要类别。电源系统问题是导致编码器短路的首要因素。不稳定的电源电压、过压或欠压都可能导致编码器内部电路受损，进而引发短路故障。特别是当+5V工作电源低于4.75V时，编码器的正常工作状态将受到严重影响。电源线路存在的短路、断路或接触不良同样会干扰编码器的正常运行，这些故障可能源于电源本身的质量问题，也可能是由于电源传送电缆阻值偏大而引起的额外损耗。对于***式编码器而言，电池电压下降也是一个不容忽视的问题，它不仅会导致参考点位置记忆丢失，还可能引发一系列连锁反应。
信号传输系统故障在编码器短路案例中占比很高。信号线在传输过程中受到干扰或出现物理损伤（如断路、短路或接触不良）是常见诱因。信号线未正确连接或意外断开同样会导致编码器工作异常。特别值得注意的是，编码器电缆屏蔽线未接或脱落会引入外部干扰信号，使波形不稳定，严重影响通信的准确性。在实际应用中，由于电缆固定不紧造成的松动可能导致焊点开裂或线路断路，这种情况在振动较大的工业环境中尤为常见。
内部元件故障构成了编码器短路的另一大类原因。编码器内部的电阻、电容等电子元件损坏会直接导致电路板短路。光电检测元件作为编码器的核心部件，一旦受损将严重影响信号生成和传输质量。长期使用导致的元件老化也是不容忽视的因素，特别是工作在高温或高湿环境中的编码器，其内部元件的老化速度会明显加快。某些情况下，编码器内部电路板上的污垢或金属碎屑也可能造成局部短路，这种问题在加工制造环境中较为常见。
环境因素影响对编码器短路故障有着不可低估的作用。潮湿、高温、多尘、腐蚀性气体等恶劣环境条件都会对编码器的电路板造成渐进性损害。机械冲击或持续振动可能导致编码器内部元件松动或连接点断裂，进而引发间歇性或永久性短路。在一些特殊应用中，冷却液或润滑油的渗入也会造成编码器内部污染和短路，这种情况在机床等设备上时有发生。
安装与机械问题同样是编码器短路的重要诱因。编码器轴与电机轴连接不紧固或存在偏心现象可能导致运行不稳定，长期如此会引发内部元件损坏和短路。安装过程中施加的轴向或径向负载超过编码器允许的***大值也会缩短其使用寿命并增加故障风险。不恰当的联轴器选择或安装偏差会导致编码器轴系和码盘承受额外应力，***终可能导致机械损坏和电气故障。
值得注意的是，在实际故障案例中，上述原因往往不是孤立存在的，而是多种因素相互作用的结果。例如，一个***初由环境潮湿引起的轻微短路可能逐渐导致电源系统不稳定，进而加速内部元件老化，***终造成严重的故障连锁反应。因此，在分析编码器短路原因时，技术人员需要具备系统思维，不仅关注表面现象，还要深入探究潜在的交互影响和根本原因。
此外，不同型号和应用场景下的海德汉编码器可能表现出不同的故障倾向性。例如，应用于高振动环境的编码器更容易出现机械连接问题，而安装在多尘场所的编码器则面临更高的污染风险。了解这些差异性有助于更有针对性地进行故障预防和维护工作。

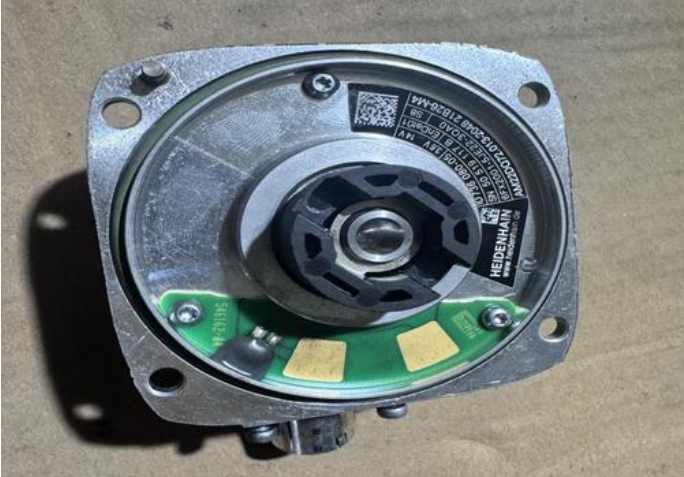

海德汉编码器短路的维修解决方案
确定海德汉编码器短路的具体原因后，采取针对性的维修措施是恢复设备正常运行的关键。根据短路故障的不同类型和严重程度，维修方案可以从简单的外部处理到复杂的内部元件更换，形成一套完整的解决方案体系。专业的维修策略不仅能解决当前问题，还能有效预防类似故障的再次发生。电源系统修复是解决编码器短路问题的首要环节。当诊断确认电源问题时，首先需要检查并修复电源回路开关，查看熔丝、接线盒处是否有断点，并进行必要的修复。如果发现电源电压不稳定或持续偏低，应考虑安装稳压电源或增加电源滤波装置，确保供电质量符合编码器工作要求。对于因电源线路阻值偏大导致的电压下降，需要更换截面积更大或质量更好的电缆，减少线路损耗。***式编码器的电池电压下降问题则相对简单，更换新电池即可，但要注意在更换后可能需要进行参考点重置操作，以恢复位置记忆功能。
信号线路处理构成了编码器短路维修的常见工作。当确认信号线存在短路、断路或接触不良时，***佳方案是更换整根编码器电缆，因为局部修复往往不能保证长期可靠性。在更换电缆时，应选择原厂或认证兼容产品，确保电气参数和机械特性符合要求。特别需要注意的是电缆屏蔽层的处理，必须保证屏蔽网完整且单端可靠接地，避免引入干扰。对于连接器端的处理，应使用合适的压接或焊接工具，确保接触电阻***小化。完成连接后，还要注意电缆的应力消除，使用电缆夹或扎带固定，避免连接处承受机械拉力。在振动较大的应用场合，考虑使用抗震型连接器或额外的减震措施。
机械部件修复主要针对因安装或环境因素导致的编码器短路问题。当编码器轴与电机轴存在连接问题时，应重新调整两者的同轴度，必要时更换弹性联轴器以补偿安装偏差。轴承磨损是常见的机械故障，表现为转动噪音增大或轴向径向游隙超标，更换相同型号的精密轴承可以解决这一问题。对于因机械冲击导致变形的编码器外壳，需要评估变形是否影响了内部组件的相对位置，严重变形往往意味着编码器无法修复。光栅码盘的清洁需要特别小心，只能使用指定溶剂和无尘材料轻轻擦拭，避免造成永久性损伤。
