PCB印刷电路板短路故障维修指南
PCB印刷电路板短路故障维修指南：通过蚀刻板上的铜层制成PCB印刷电路。有不同的方法可以做到这一点，但常见的方法是使用紫外线和化学物质。如果这个蚀刻过程没有正确完成，相邻迹线之间可能会发生短路。有时短裤是由于布局不正确造成的。如果PCB印刷电路复杂且走线非常细，则在PCB印刷电路上查找短路可能会变得非常具有挑战性。
PCB印刷电路板短路故障维修指南

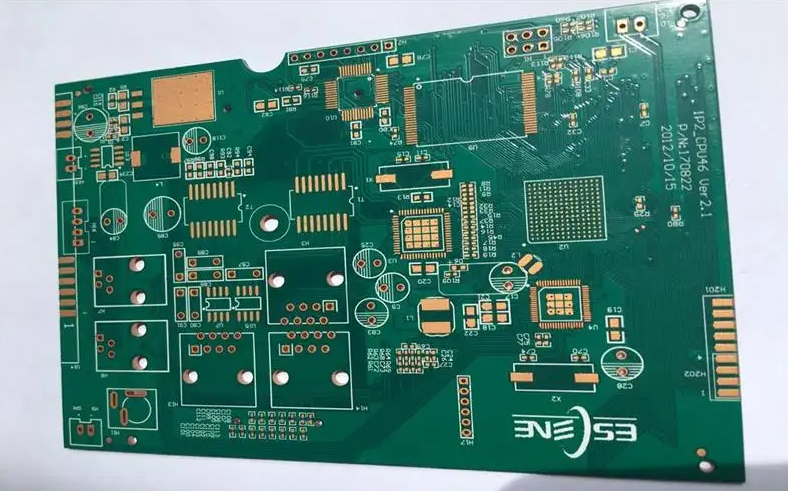

1.在显微镜或放大镜下彻底检查PCB印刷电路走线。看看你是否能找到任何看起来短路的痕迹。用记号笔在黑板上标记可疑的地方。放置标记时尽量避免留下痕迹。您可以在附近的组件或地面或电源平面上放置标记。
2.如果有可用的电路图，请在图中找到您标记为可疑的迹线。观察走线是分开的还是连接的。在某些情况下，痕迹是故意连接的。遍历所有可疑痕迹并消除电路图中连接的痕迹。如果没有跳过此步骤。
3.将红色万用表表笔插头插入万用表的“V”插座，黑色表笔插头插入“COM”插座。
4.将万用表旋钮设置到连续性测试位置。这个位置通常有一个带有几条小平行线的标志。
5.打开万用表。通过将两条引线接触在一起来测试万用表连续性测试仪。这应该会发出哔哔声。如果没有，则您没有将旋钮设置到连续性测试仪位置，或者可能需要更换测试仪电池。

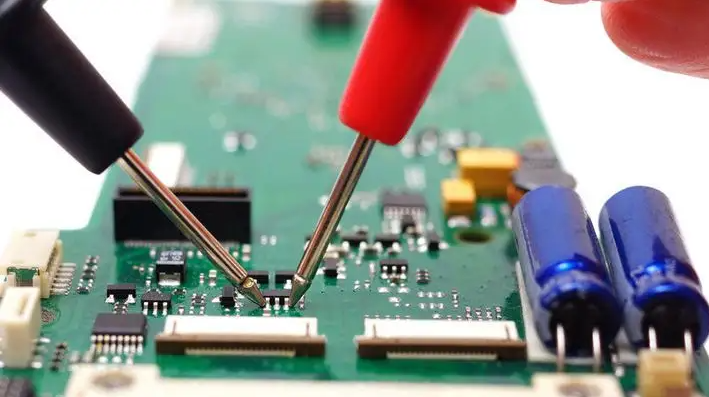

6.用万用表的两条引线触摸***条可疑迹线。哪条引线连接到哪条迹线都没有关系。您必须用力按下以在万用表引线和迹线之间建立电气连接。如果发出哔声，则表示短路。对所有可疑痕迹重复此过程。
PCB印刷电路板故障排除提示
1.在电路板上寻找视觉线索。过载的零件可能会出现明显的烧伤痕迹。如果熔断，玻璃保险丝会变黑。检查电路板的走线面是否有烧痕、错误的焊点和破损的走线。
2.研究原理图，了解你想从电路板上看到的信号类型。确定电路板上每个点产生的电压、频率和波形。
3.打开示波器。将其探头的接地夹连接到电路板上的接地点。
4.将示波器设置为***适合处理来自电路的频率的扫描速度。调整示波器输入通道的电压范围以匹配原理图指示的内容。将通道耦合设置为直流并将水平迹线归零。
5.打开电路。将示波器探头***接触您在步骤1中确定的各个点。在电路中继续工作，从电源到任何信号生成和放大点。当您查看电源时，请注意您在示波器上看到的电压偏移是原理图指定的。如果电路的任何部分不稳定或死机，示波器将很快显示出来。
我们凌肯将提供免费检测服务，并为您提供准确的维修报价。我们能够提供紧急维修服务，并为同一维修内容提供三个月的保修期。我们拥有丰富的维修经验和一支专业的维修工程师团队，二十四小时在线为您分析解决维修问题。期待您的来电咨询。
