伊顿UPS电源功率管烧了维修

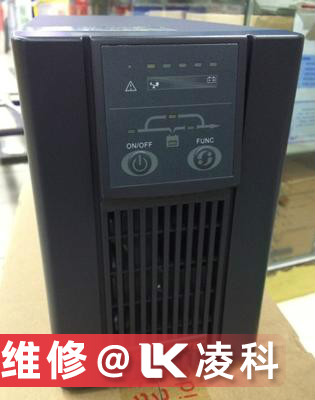

伊顿UPS电源功率管烧了维修：前段时间，我正在上班，接到了一位来自江苏扬州的电话，客户的一台伊顿的UPS电源坏了，需要修一下。因为距离不远，就让客户把UPS寄了过来。收到电源后，我们拆机检测，发现这台设备的功率驱动是由4组每组6个功率场效应管IRF4710并联组成的，有明显的功率管烧炸痕迹。找到故障后，维修起来就很快了。 伊顿UPS电源功率管烧了维修过程：
绝大多数情况下，ups电源功率管的损坏伴随前级驱动芯片的损坏，因为如果是场效应管的GD极击穿，高压就会串入前级驱动芯片，所以功率场效应管不能简单更换就贸然上电，而应该将驱动部分全方面检查一遍，否则上电后可能再次炸机。此板顺着驱动场效应管的G极往前检查，测试相应部分元器件，发现驱动芯片为HIP4082。因为如果要模拟整个电路来测试芯片比较耗时，所以将此芯片拆下，使用在线测试仪测试16个管脚之间的VI曲线，可以看到，芯片6脚和1脚、15脚、16脚之间的VI曲线是呈现纯电阻性的，实际使用万用表分别测试6脚对1脚、15脚、16脚之间的阻值，只有200多欧姆，而6脚是接地的，这说明1脚、15脚、16脚对地有短路漏电的情况。另外购买新的HIP4082芯片，对比VI曲线情况，进一步显示电路板上曲线和新的芯片有着明显差异，更换HIP4082，再检查周边小元件，没有发现其它问题。因为每一路场效应管都是并联的，只要一个炸掉，恐其它并联的管子性能变差，而此场效应管价格也不贵，所以将场效应管全部更换，确认无误后通电测试ups电源，一切正常。 伊顿UPS电源功率管烧了维修总结：对于UPS电源维修检查故障应该全方面，要考虑功率管损坏的因果关系，不能所见即所得，头痛医头脚痛医脚。对于不方便测试功能的芯片，不妨通过对比扫描管脚之间的VI曲线来判断是否损坏，往往管脚之间的损坏以VI曲线呈电阻性（即一条斜线）来体现。常州凌肯是专门维修伊顿系列产品的，不仅是UPS电源。我们的工程师都定期进行伊顿知识培训，一般常见故障及疑难杂症都可以解决，有问题请打电话给我们，我们随时在线。
