印刷电路板维修调试及故障查找方法
对于新设计的印刷电路板，调试是一项有难度的操作，特别是在电路板很大且组件很多的情况下，通常无法启动。但是，如果我们掌握了一套合理的调试方法，则调试将以一半的努力实现两倍的结果。

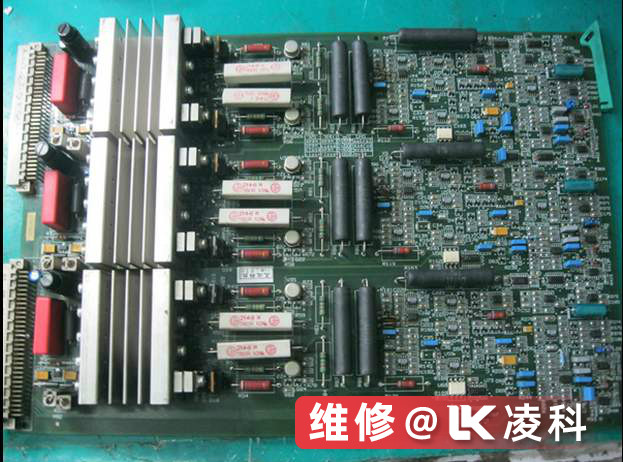

印刷电路板调试过程：
我们首先需要大致观察一下板上是否存在问题，例如是否存在明显的裂纹，是否存在短路，开路等现象。如有必要，请检查电源和接地线之间的电阻是否足够大。
然后是组件的安装。独立模块，如果不确定如何确保它们正常工作，**不要全部安装，而要部分安装（对于较小的电路，可以一次安装所有模块），这样很容易确定故障范围，以免遇到无法启动时的情况。一般来说，可以先安装电源，再上电检查电源输出电压是否正常。假设您不确定电源打开的时间（即使您确定，也建议在紧急情况下添加保险丝），则可以考虑使用具有电流限制功能的可调电压调节器。首先，预先设置过电流保护电流，然后逐步提高稳压电源的电压值，并监视输入电流，输入电压和输出电压。假设在上调过程中没有过流保护并且输出电压正常，则证明电源部分正常。相反，**断开电源，找到故障点，然后重复上述步骤，直到电源正常为止。
下一步是逐步安装其他模块。每个模块均已安装，将进行开机测试。开机时，请按照上述步骤操作，以避免由于设计错误或安装错误而烧毁组件。

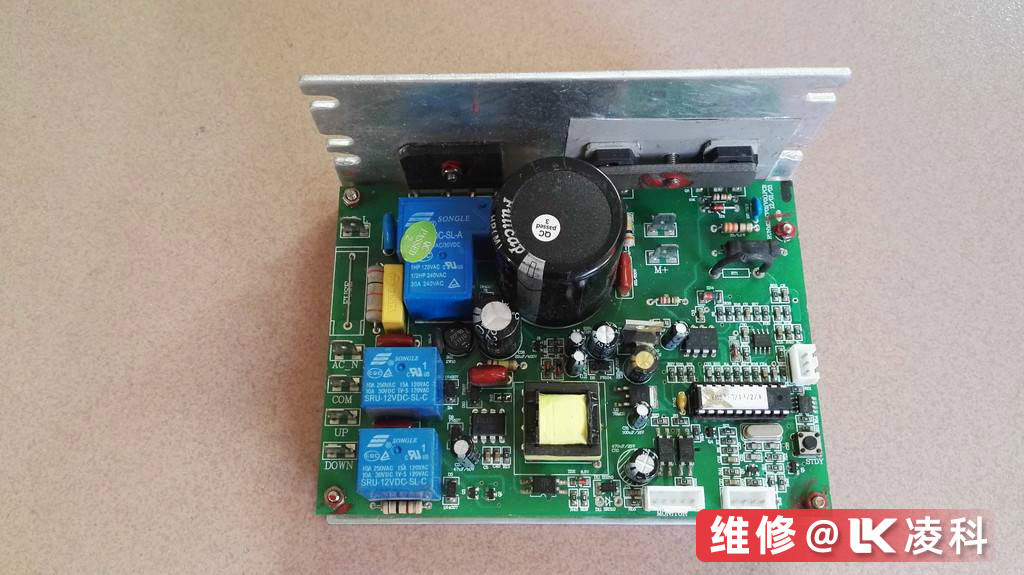

下面是电路板几种查找故障的方法：
1、信号注入法。将信号源添加到输入端子，然后再测量每个点的波形，以查找故障点是否正常。有时我们还使用更简单的方法，例如将镊子握在手中，以触摸各个级别的输入端子，以查看输出端子是否有反应。这通常用于音频和视频放大器电路中（但应注意，热底电路或什至具有高压的电路不能使用此方法，否则可能导致电击）。假设在**级没有响应，而在第二级有反应，则证明情况在**级，应进行检查。
2、当然，还有许多其他方法可以找到故障点，例如观看，聆听，闻到气味，触摸等。“看”是查看部件是否有明显的机械损伤，如破裂，发黑，变形等；“听”是指工作声音是否正常，例如不大声，噪音很小甚至异常的声音；“气味”是检查有没有烧了，对于经验丰富的电子维护人员而言，味道等对这些气味非常敏感。“触摸”是用双手测试设备的温度是否正常，例如过热或过冷。一些电源设备在工作时会变热。如果感觉很酷，基本上可以判断出它们没有工作。但是，假设不应该热的地方太热，或者甚至不应该热的地方都不可能。一般功率晶体管，稳压芯片等，在70度以下工作**是没有问题的。70度的概念是什么？如果您向上按手，则可以握住其三秒钟以上，证明温度大约低于70度。（请注意暂时尝试触摸，不要烫手。）
我们首先需要大致观察一下板上是否存在问题，例如是否存在明显的裂纹，是否存在短路，开路等现象。如有必要，请检查电源和接地线之间的电阻是否足够大。
然后是组件的安装。独立模块，如果不确定如何确保它们正常工作，**不要全部安装，而要部分安装（对于较小的电路，可以一次安装所有模块），这样很容易确定故障范围，以免遇到无法启动时的情况。一般来说，可以先安装电源，再上电检查电源输出电压是否正常。假设您不确定电源打开的时间（即使您确定，也建议在紧急情况下添加保险丝），则可以考虑使用具有电流限制功能的可调电压调节器。首先，预先设置过电流保护电流，然后逐步提高稳压电源的电压值，并监视输入电流，输入电压和输出电压。假设在上调过程中没有过流保护并且输出电压正常，则证明电源部分正常。相反，**断开电源，找到故障点，然后重复上述步骤，直到电源正常为止。
下一步是逐步安装其他模块。每个模块均已安装，将进行开机测试。开机时，请按照上述步骤操作，以避免由于设计错误或安装错误而烧毁组件。
1、信号注入法。将信号源添加到输入端子，然后再测量每个点的波形，以查找故障点是否正常。有时我们还使用更简单的方法，例如将镊子握在手中，以触摸各个级别的输入端子，以查看输出端子是否有反应。这通常用于音频和视频放大器电路中（但应注意，热底电路或什至具有高压的电路不能使用此方法，否则可能导致电击）。假设在**级没有响应，而在第二级有反应，则证明情况在**级，应进行检查。
2、当然，还有许多其他方法可以找到故障点，例如观看，聆听，闻到气味，触摸等。“看”是查看部件是否有明显的机械损伤，如破裂，发黑，变形等；“听”是指工作声音是否正常，例如不大声，噪音很小甚至异常的声音；“气味”是检查有没有烧了，对于经验丰富的电子维护人员而言，味道等对这些气味非常敏感。“触摸”是用双手测试设备的温度是否正常，例如过热或过冷。一些电源设备在工作时会变热。如果感觉很酷，基本上可以判断出它们没有工作。但是，假设不应该热的地方太热，或者甚至不应该热的地方都不可能。一般功率晶体管，稳压芯片等，在70度以下工作**是没有问题的。70度的概念是什么？如果您向上按手，则可以握住其三秒钟以上，证明温度大约低于70度。（请注意暂时尝试触摸，不要烫手。）
