台达伺服驱动器开关电源故障轻松维修

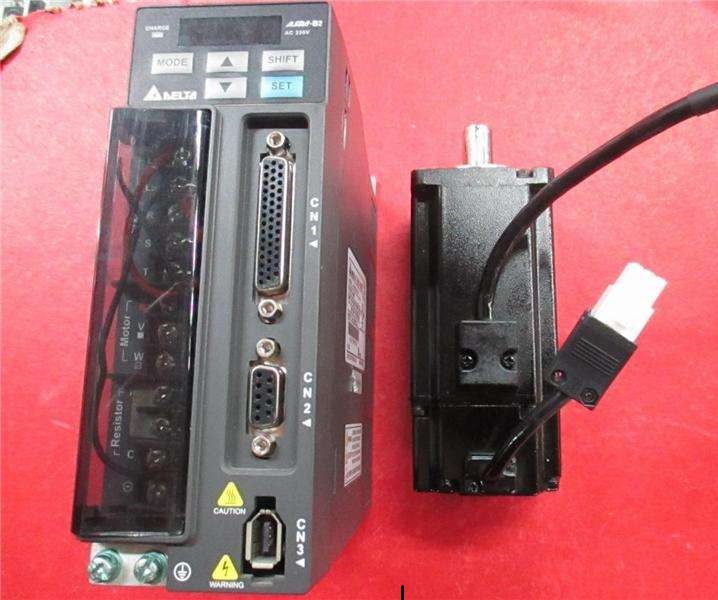

       台达伺服驱动器开关电源故障轻松维修：伺服驱动器开关电源故障在某些检测时需要电压取样，控制内部晶体管关断输出，这就是电流保护。一般的能造成电源开关故障可以分为很多种类与情况，比如组成的开关电源电路故障，TOP系列芯片控制的开关电源电源，组成电源电路又为3842/3843/3845组成的开关电源是**常见的，以下是每一款的开关电源的特点与维修的注意事项。

       1.组成的开关电源电路故障：3842的应用电路，117V交流电压串联限流,经桥堆整流滤波得到约160V直流电压,电压串联后加到的第7脚,提供启动电压的6脚输出PWM脉冲信号,串联加至MOS管Q1的栅极。当信号为高电平,Q1导通, 台达伺服驱动器变压器初级得电,电流线性增大,线圈有了**电流后的6脚输出低电平,Q1截止,储存在变压器初级的电磁能量传递到次级,两组次级电压整流滤波后输出。另一次级线圈感应电压经整流滤波后加到电源7脚,保持持续的工作电压,同时这个电压也经取样滤波后去芯片内部的反馈端和比较器,以控制输出PWM波的占空比稳定输出电压。台达伺服驱动器漏极串联了一个0.552的取样电阻,当流过MOS管Q1的电流过大时,在取样电阻上得到较高的电压降,此电压接IC1的3脚电流感应端,如果电压超过1VICl迅速将输出关断,避免因电流过大而损坏电路元件。台达伺服驱动器组成续流回路,当开关管关断以后,开关变压器储存的电磁能量传输给鱼载。给开关管提供保护,吸收线圈产生的反向高压脉冲。


     2.SG3854组成的开关电源故障：5、6脚外接电阻、台达伺服驱动器的电容决定内部振荡器的频率,4脚为振荡波形输出端,1、2脚是误差放大器的输入端,3脚是误差电压输出端,8脚是软启动脚,9脚是电流限制检测端,11、14脚是驱动输出端,16脚输出5.1V基准电压。图3.51是SG3825的一个应用电路。芯片电源脚13、15脚的电压是输入电压Vm串联电阻后经15V稳压管稳压及47F电容滤波得到。11、14脚推挽式交替输出控制两个MOS管的轮流导通,从而控制变压器传输能量。第8脚接一个0.1F电容到地,因为电容的电压不能突变,电压上升有一个过程,等到台达伺服驱动器电压上升到**程度,芯片才会有输出,起到了通电瞬间的缓冲作用。台达伺服驱动器电流的保护是通过串联在两个MOS管的漏极电阻产生的电压降来控制9脚实现的。

      3.TOP系列芯片控制的开关电源故障：在台达伺服驱动器中TOP系列芯片控制的电源因为结构简单,在实际维修中见到不少,一个典型的电路TOP系列电源控制芯片的特点是,此类芯片将振荡电路、MOS管、反馈信号处理电路全部做成一体,它只有3只引出脚,1个内部MOS管的源极,一个漏极,一个电压反馈的输入端。交流电压经整流、滤波后, 台达伺服驱动器高压直流正端串联变压器初级后接TOP芯片的漏极,漏极和接直流输入电源负的S极在芯片内部得到芯片正常工作所需电压芯片振荡部分没有外接元件,都在芯片内部完成。台达伺服驱动器电压的反馈是通过输出电压控制反馈的线性光耦来实现的,输出电压串联光耦、稳压二极管稳定电压在11V,当输出电压升高,则线性光耦输入电流增大,引起输出电流线性增加, 台达伺服驱动器通过反馈到芯片的控制端控制芯片内部PWM波的占空比输出,从而达到稳定输出电压的作用。
