贝加莱伺服电机电路故障维修实战解读

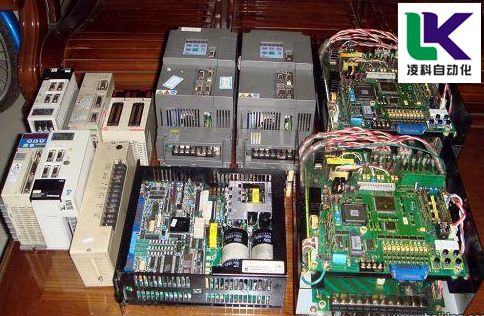

       贝加莱伺服电机电路故障维修实战解读：贝加莱伺服电机电路板维修中常见电路分为数字逻辑电路、运算放大器电路、接口电路、电源电路、单片机电路、传感检测电路、变频驱动电路等几个部分数字电路中**基本的电路是与、或、非门电路,并由此衍生出组合逻辑电路、时序逻辑电路,乃至不断发展出存储器、CPU、CPLD、FPGA、DsP等各种数字器件。早期的贝加莱伺服电机电路板因当时的技术所限,简单独立的数字逻辑器件如74系列TTL器件及40x系列45xx等较多,随着大规模集成电路的不断发展,大量这些器件组合后能达到的功能用一个或数个芯片就可实现,而这些简单独立的数字逻辑器件在一块电路板上的数量越来越少,但总归还是有一些。为了“发挥余热”,某些老旧设备尚需维修,此类贝加莱伺服电机电路板上的数字逻辑器件工控电路板中,以74系列的数字逻辑电路**常见,作为维修技术人员,对这些贝加莱伺服电机电路的还不少原理结构和损坏检测方法应当熟悉。通常生产厂家都会提供pd「文档形式的芯片数据资料这些资料国内外各大电子网站都有下载。在检修或代换时,我们可以依据这些资料作为参考。

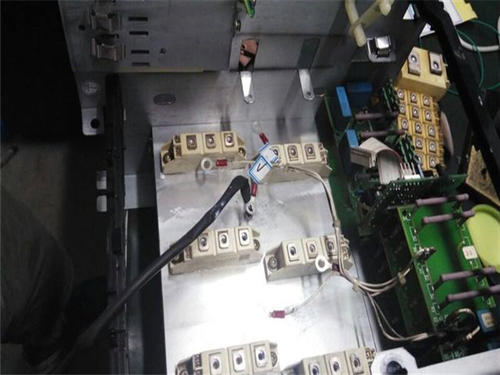

       贝加莱伺服电机常见的电路故障表现：各种常用74系列、40系列、45系列的内部逻辑图。这些常用的逻辑电路,基本都是双列直插封装或双列表面贴装的封装形式,基本上都是**排的**一个引脚接地(GND),第二排**一个引脚接电源正端(VCC),如果需要通电试验电路板,可以据此判断要加电的部位这些逻辑电路的通电检测,简单的可以使用万用表,也可以使用逻辑笔,**直观的检测当然是使用示波器万用表的检测情况,比如TTL芯片使用的是5VDC电源,要检测一个非门是否正常假设输入信号处于静态没有跳变,则输入是高电平,输出就是低电平,输入低电平,输出就是高电平,高电平就是5V或比5V少一点点,低电平就是0V或比0V大一点点。

       贝加莱伺服电机电路故障的原因与维修检测方向：贝加莱伺服电机如果输入信号是动态变化的,那么输出信号也会动态变化,此时万用表测量直流电压,显示的就是一个脉冲平均值,如果输入是个占空比40%的脉冲信号,如果此时输出固定高电平或低电平,则要怀疑芯片坏了。当然对于贝加莱伺服电机集电极开路输出结构的芯片,以上测量方法就不准确了,因为此类芯片将内部晶体管集电极开路状态视为高电平,如果输出不接上拉电阻,那就测不到接近电源的电压逻辑笔检测逻辑芯片,相对比较直观,使用带脉冲进位的逻辑笔不但可以判断逻辑电位,还可以从逻辑跳变频率大致观察输出逻辑是否正常当然, 贝加莱伺服电机**直观的方法还是使用示波器来查看逻辑电路的状态逻辑电路中,一个输出脚可以只连接一个输入脚,也可以不连接或连接多个输入脚,但不可以两个输出脚连接(集电极开路、源极开路除外),即一个电路节点只有一个输出,所以,当检查多次逻辑转换电路的信号走向时,确定某个节点是某个芯片的输出后,那么信号的源头就应该从这一个芯片去查找,而不应该纠结其他芯片。通过以上的检测就可以对整个贝加莱伺服电机的电路做很透彻的了解以及维修。
