艾默生变频器芯片故障解决维修疑惑

发布于:2019-08-02 16:04:52
21652次浏览
        艾默生变频器芯片故障解决维修疑惑:在各工业维修中芯片又有很多种类的区分比大类归为是集成电路其中集成电路大致分为数字逻辑芯片、处理器芯片、模数转换和数模转换芯片、光电耦合器、存储器、运算放大器、稳压电源芯片、厚膜电路等几个部分。针对每一种电路的不同特点来看在遇到故障时机器故障的表现,下面会有一些介绍艾默生变频器的数字逻辑芯片的特点,以及在故障的检测与维修方法这也是可以方便大家在遇到故障时可一**时间区分也可以根据以下来做判断。

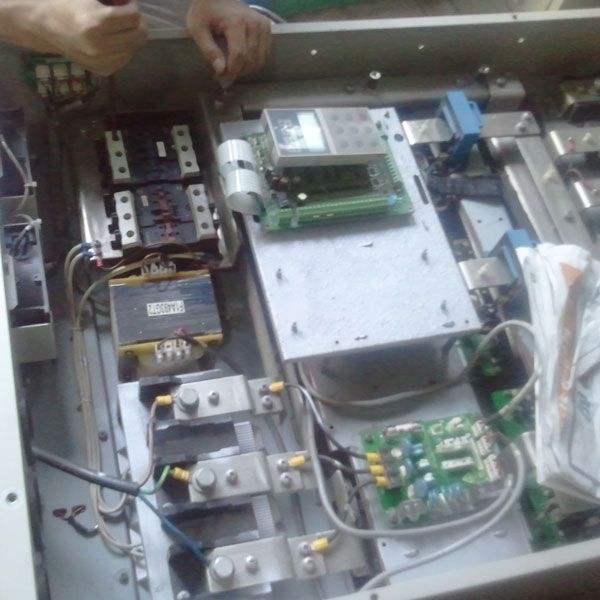

艾默生变频器芯片故障解决维修疑惑
艾默生变频器数字逻辑芯片的特点:
1. 艾默生变频器74系列:这是早期的产品,现仍在使用,但正逐渐被淘汰.
2. 艾默生变频器74H系列:这是74系列的改进型,属于高速TTL产品。其“与非门”的平均传输时间达10ns左右,但电路的静态功耗较大,目前该系列产品使用越来越少,逐渐被淘汰.
3. 艾默生变频器74S系列:这是TTL的高速型肖特基系列。在该系列中,采用了抗饱和肖特基二极管,速度较高,但品种较少.
4. 艾默生变频器74LS系列:这是当前TTL类型中的主要产品系列。品种和生产厂家都非常多。性能价格比比较高,目前在中小规模电路中应用非常普遍.
5. 艾默生变频器74ALS系列:这是“先进的低功耗肖特基”系列。属于74LS系列的后继产品,速度(典型值为4ns)、功耗(典型值为1mW)等方面都有较大的改进,但价格比较高.
6. 艾默生变频器74AS系列:这是74S系列的后继产品,尤其速度(典型值为1.5ns)有显著的提高,又称“先进超高速肖特基”系列.

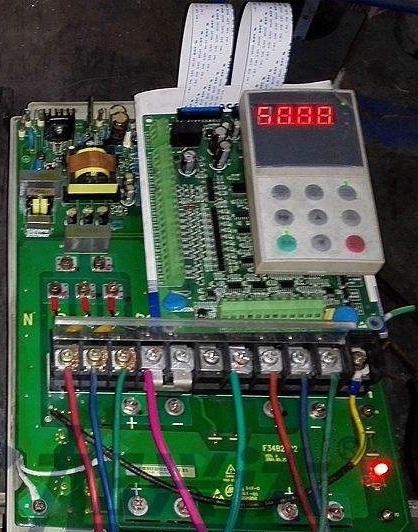

艾默生变频器芯片故障
         艾默生变频器数字逻辑芯片的代换与维修检测:艾默生变频器中数字逻辑芯片是个大家族:从整体上看,数字电路可以分为组合逻辑电路和时序逻辑电路两大类。按制成工艺及材料又可以分为TTL数字逻辑电路和CMOS逻辑电路。TTL集成电路内部输入级和输出级都是晶体管结构,属于双极型数字集成电路。数字逻辑芯片的代换:从电压范围、芯片速度和驱动能力三个方面来考虑,代换的芯片应与换下来的芯片具有相同或更宽的电压范围,相同或更快的速度,相同或更高的驱动能力绝大多数双列封装的数字逻辑芯片的电源引脚安排都有一个规律,即**排引脚的**一脚是GND,第二排引脚的**一脚是∨CC,因此在检修测试的时候可以根据这个规律来入手。
