东达变频器报接地故障维修经验分析

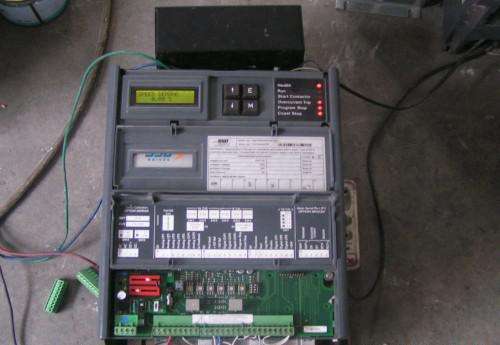

        东达变频器报接地故障   之前维修过的台东达变频器就是报接地故障，这台机器是临泽的老客户寄来的，当时寄机器时也没提前和我讲，收到他机器还在找是谁接的机器**和客户电话联系后才知道他出差外地工人寄来的，说是这台机器上电就会报警，并且报警灯闪嘀嘀的声音，显示屏上显示的报警是接地故障，我在公司也测试了一下这台东达变频器与工人讲的现场故障有一些不同，我测试的是变频器在通电后报警器灯没有任何的反应反而是嘀嘀的声音与接地故障是存在的，我还是先根据自己的测试来检测机器的故障原因，其他的让工人排查一下现场问题。

东达变频器接地故障产生的原因：

1：检查东达变频器的IGBT模块。

2：检查东达变频器电机的绝缘值问题。

3：东达变频器内部的排线问题。

4：东达变频器的电流检测损坏或其它元器件。



        东达变频器接地故障原因解决与维修案例：变频器接地故障与现场也是有关联的，之前维修过一台西门子的变频器当时显示的报警故障也是接地故障，司机当时把机器拿到公司后给我检测怎么都查不出接地故障的原因，只有一个电源开关线损坏更换后机器测试完全正常了，给我们公司的**工程师也测试了没有问题，但是机器送到客户那后就是一直报警，无耐我去现场检测时发现竟然是他们在安装机器时接地线并没有做电压测试而直接安装机器使用了，这时只要机器启动就会报警了，也真是个奇葩的事件。接地故障除了现场问题就是要检查东达变频器内部的IGBT模块是否损坏或是电机的绕组与绝缘值是否存在故障，导致与电面对接时出现报警的，还有**典型的是东达变频器出现整流桥被击穿时也是会报接地故障的，这些问题都是要经过很仔细的排查后才能确定原因。

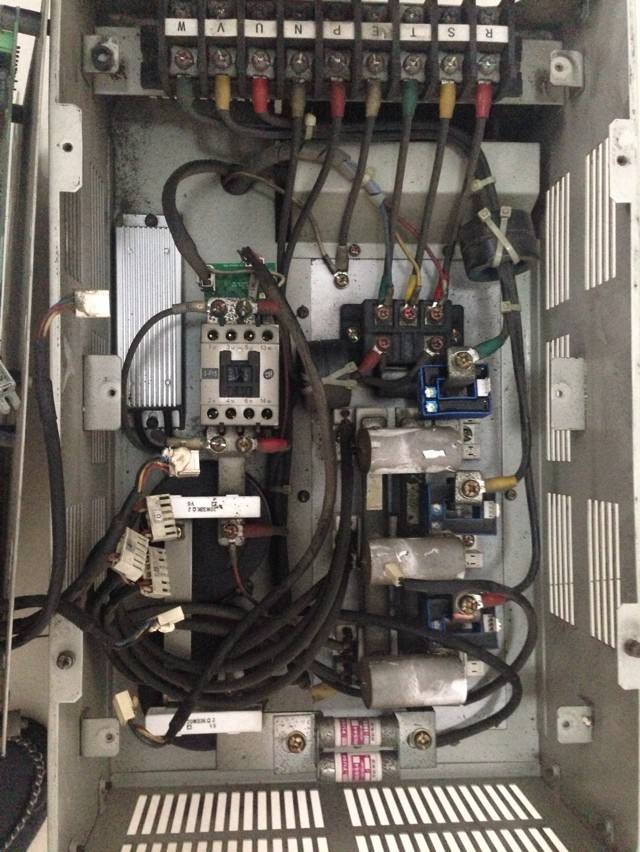

        东达变频器接地故障维修总结：在维修时工厂那边发来消息说是机床上有一处小故障他们解决了其他的还是要经过我这边维修后才能断定问题是出在哪里。这台东达变频器经过我的检测后基本上是可以断定问题是出在了IGBT模块与变频器整流桥被击穿这两个方面，IGBT模块是否损坏是很好检测的，我是将它拆下后先测试在检测没有问题时更换新的模块上去测试变频器故障依然存在，说明问题不在IGBT模块上。这时检测东达变频器的整流桥确实是被强电流所击穿，所以会报警接地故障的。经过对整流桥的维修这台变频器也是很快的恢复了正常，并且机器回到现场后工厂那边也是可以正常使用，现场问题也是同时解除。
