施耐德变频器上电就跳闸故障维修一键搞定
施耐德变频器上电就跳闸故障维修一键搞定：施耐德ATV310、ATV610、ATV930等系列变频器，广泛应用于水泵风机、流水线设备、冶金化工、暖通工控等工业场景，具备抗干扰能力强、调速精度高、运行稳定性好、过载保护完善的特点，是工业电机调速与节能控制的核心设备。设备长期高频启停、电网浪涌冲击、车间粉尘油污侵蚀、散热不良、元件老化损耗，常会出现上电瞬时跳闸、合闸即断路、无法待机、空载合闸依旧跳闸、频繁触发空开保护等故障。
一、核心硬件故障原因分析
（一）功率模块与整流回路损坏（占比42%，***高发）
IGBT功率模块、整流桥击穿短路是施耐德变频器上电瞬时跳闸的首要高发故障。作为核心功率转换部件，其对电压浪涌、过载冲击、高温老化极为敏感。***，电网瞬时高压浪涌、电压骤升，击穿单组或多组IGBT模块、整流二极管，造成主回路相间、对地直通短路，上电即刻触发空开跳闸；第二，设备长期重载运行、频繁启停，功率模块持续过载发热，内部结层击穿，形成永久性短路故障；第三，模块散热不良、散热片积尘堵塞，高温导致功率芯片绝缘失效，引发回路短路跳闸；第四，整流桥单臂或多臂击穿损坏，输入电源直接短路，合闸瞬间电流骤增，触发过载保护跳闸。
（二）直流母线电容老化失效（占比25%）
母线滤波电容故障是延时跳闸、间歇跳闸的核心隐性故障，现场极易误判为电源波动问题。其一，直流母线电解电容长期高温运行，出现鼓包、漏液、失容、漏电，上电瞬间母线电流异常、电压畸变，系统触发过流、过压保护跳闸；其二，电容老化后耐压下降，轻微电网波动即可引发击穿漏电，冷热机工况差异明显，表现为热机频繁跳闸、冷机正常；其三，电容容量衰减失衡，三相母线电压不均衡，上电自检判定硬件异常，启动自锁保护跳闸；其四，长期停机静置的变频器，电容电解液干涸，***上电极易出现漏电短路，引发合闸跳闸故障。

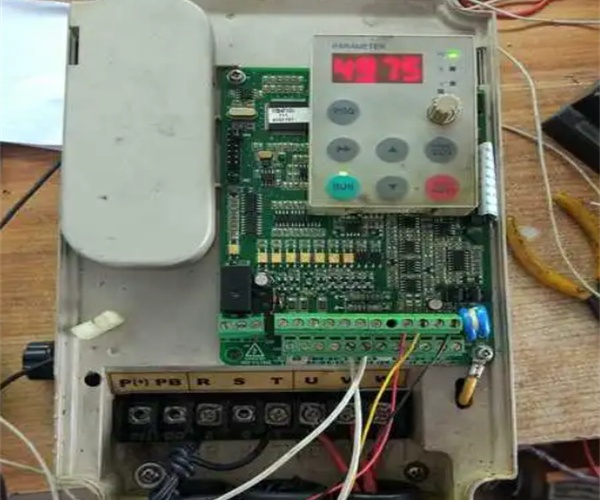

（三）驱动板与控制电路异常（占比16%）
驱动电路、主板控制回路失效会引发假性上电跳闸，排查难度较高。***，驱动光耦、驱动芯片老化损坏，驱动电阻变值烧毁，导致IGBT上下桥臂直通，母线正负极短路，上电直接跳闸；第二，主板供电回路滤波元件失效、贴片电容漏电，控制电源纹波超标，主板逻辑紊乱，误判硬件故障触发保护；第三，板卡受潮积尘、板面碳化微短路，干扰驱动信号传输，功率模块导通异常，引发瞬时过流跳闸；第四，主板虚焊、线路脱焊，设备震动后回路断续导通，出现间歇式上电跳闸故障。
（四）检测与保护回路故障（占比11%）
电流、电压、温度检测回路异常，会触发变频器保护性跳闸。一是电流采样电阻、互感器老化变值，采样信号失真，系统误判过流、过载，上电即刻保护跳闸；二是温度传感器老化、脱落、短路，主板检测温度异常，误报超温保护，锁定设备合闸跳闸；三是过压、欠压保护元件击穿失效，电网轻微波动即可触发保护机制；四是进线限流电阻、预充电继电器触点烧蚀失效，预充电回路异常，上电母线电流冲击过大，触发跳闸保护。
（五）线路、负载与工况诱发故障（占比6%）
外部硬件与恶劣工况是跳闸故障的隐性诱因。电机线缆绝缘破损、相间短路、对地漏电，负载匝间短路，反向引发变频器上电过流跳闸；进出线端子氧化松动、线丝搭接，造成回路微短路；电控柜高温积热、粉尘油污堆积，加速元件老化击穿；电磁干扰超标、设备长期震动，诱发线路虚接、元件参数漂移，大幅提升跳闸故障概率。
二、针对性硬件维修方法
（一）功率与整流回路故障维修
精准检测IGBT功率模块、整流桥二极管通断参数，对击穿、短路、烧毁的元件更换同型号原装配件；清理功率板烧蚀碳迹、碳化线路，补焊脱落铜箔与引脚，杜绝残留导电隐患；重新涂抹耐高温导热硅脂，清理散热片积尘油污，恢复功率模块散热性能；检测周边驱动、限流关联元件，避免隐性损坏遗留，防止新模块二次击穿，彻底解决瞬时短路跳闸问题。
（二）母线电容系统更换修复
全面排查直流母线电解电容，更换鼓包、漏液、失容、漏电的老化电容，保证三相电容容量、耐压参数一致；清理电容底座积尘、电解液残留，烘干受潮板面，消除微短路隐患；校准母线电压平衡度，修复电压畸变问题，解决上电延时跳闸、热机跳闸故障；长期停机设备定期通电预热，延缓电容电解液干涸老化，降低故障复发概率。
（三）驱动与主板电路整改
更换老化失效的驱动光耦、驱动芯片、变值驱动电阻，恢复IGBT驱动信号稳定性；无尘吹扫主板、驱动板全域积尘，低温烘干受潮板卡，喷涂绝缘三防漆消除板面微短路；补焊主控芯片、供电引脚、线路虚焊脱焊点位，解决间歇跳闸故障；更换板载老化滤波、稳压元件，净化控制电源波形，避免主板逻辑紊乱引发误保护跳闸。
（四）检测与预充电回路维修
更换变值、损坏的电流采样电阻、互感器，校准电流电压采样精度，消除系统误判过流故障；更换失效的温度传感器，修复超温误保护回路；打磨、修复烧蚀的预充电继电器触点，严重损坏则直接更换继电器总成，更换烧毁的限流电阻，恢复预充电回路功能，减小上电母线电流冲击；检修过压欠压保护元件，完善电网波动防护能力。
（五）线路负载与工况优化防护
摇表检测电机与线缆绝缘阻值，更换绝缘破损、漏电短路的动力线缆，维修电机匝间短路、对地漏电故障；规范接线工艺，修剪多余线丝，紧固氧化松动端子，杜绝线路搭接短路；清理电控柜散热风道、堵塞积尘，更换老化散热风扇，降低设备运行温度；强弱电物理隔离布线，降低电磁干扰，加固设备安装结构，减少震动引发的线路虚接故障。
结语：施耐德变频器上电跳闸故障，超六成由功率模块击穿、母线电容老化、驱动电路异常三大硬件问题引发，软件参数失调导致的假性故障占比极低。现场通过分段隔离排查法，可快速锁定短路、漏电、元件老化故障点位，避免无效参数复位、重启调试等冗余操作。标准化功率元件更换、电容整改、电路修复与工况防护，可彻底解决变频器上电瞬时跳闸、延时跳闸、间歇跳闸等故障，保障电机调速系统稳定运行。
