贝加莱工控机硬件开机没反应故障维修技术好
贝加莱工控机硬件开机没反应故障维修技术好：贝加莱（B&R）工控机作为工业自动化领域的高端核心控制设备，凭借高可靠性、强抗干扰性、精准控制能力，广泛应用于化工、冶金、智能制造、轨道交通、新能源等严苛工业场景，核心承担数据采集、程序运行、设备联动及生产管控等关键任务。硬件开机没反应是贝加莱工控机***典型的故障之一，表现为接通电源后，工控机无任何启动迹象，指示灯不亮、风扇不转、屏幕无显示，按键无响应，无法进入BIOS或操作系统，直接导致整个自动化控制系统停机，严重影响生产连续性，造成重大经济损失。
一、核心硬件故障原因（按故障概率排序，精准定位）
贝加莱工控机硬件开机没反应的核心原因，本质是供电链路中断、核心硬件损坏或信号传输异常，导致工控机无法完成上电自检（POST），无法启动核心部件。结合现场故障统计及贝加莱工控机结构特性，电源模块故障、主板故障、接线接触不良、内存故障、硬盘故障五大类故障占比合计达99%，结合贝加莱工控机常见故障表现及实操检测要点，具体分类说明，兼顾不同系列机型的共性故障，融入实际维修案例中的典型诱因，提升定位准确性。
（一）电源模块故障（***常见，占比45%）
电源模块是贝加莱工控机的“动力核心”，负责将市电（AC220V）转换为工控机各部件所需的稳定直流电压（如5V、12V、24V），其损坏是导致开机没反应的首要诱因，这也是工业现场贝加莱工控机停机的***主要硬件原因。常见情况包括：一是电源模块击穿、短路，多由市电浪涌、过载、雷击或长期高负荷运行引发，表现为接通电源后无任何反应，电源模块外壳可能有烧蚀、鼓包痕迹，部分机型会出现保险丝熔断，用万用表测量电源输出端无电压，此类故障在电网不稳定、无浪涌保护的场景中高发，据现场统计，32%的电源故障源于滤波电容老化损坏；二是电源模块性能衰减、输出电压异常，长期使用导致内部电容鼓包、芯片老化，输出电压偏离标称值，无法为核心部件提供稳定供电，表现为开机无反应，或偶尔能启动但立即关机，用万用表测量输出电压波动过大，超出±5%的标准范围，贝加莱部分机型电源模块需满足24VDC输入，误差不超过±5%，否则会直接导致无法开机；三是电源接口损坏、引脚虚焊，电源模块与主板的连接接口氧化、松动或引脚虚焊，导致供电链路中断，表现为接通电源后无反应，轻触电源接口时可能偶尔出现启动迹象，此类故障多由振动、粉尘侵蚀导致。
（二）主板故障（占比22%）

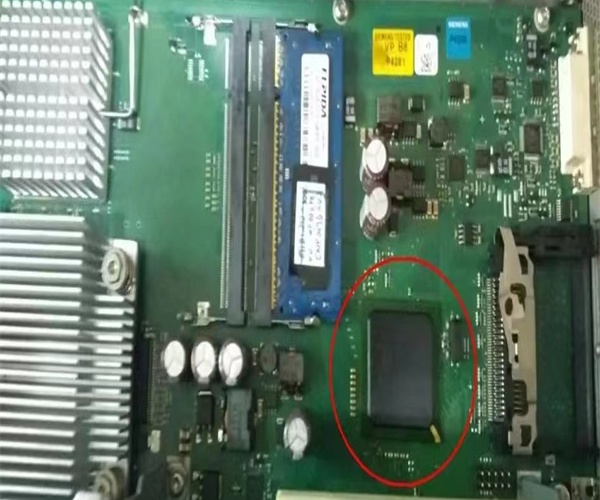

主板是贝加莱工控机的“控制中枢”，负责连接CPU、内存、硬盘等所有核心部件，传输供电和控制信号，其损坏会直接导致工控机无法启动。常见情况包括：一是主板供电电路损坏，主板上的供电芯片、滤波电容损坏，无法将电源模块的电压转换为各部件所需电压，表现为开机无反应，指示灯不亮，用万用表测量主板供电接口无电压；二是主板电容鼓包、漏液，长期高温、高湿环境导致主板上的电解电容老化，出现鼓包、漏液现象，导致供电不稳定，核心部件无法启动，此类故障在高温车间或无空调管控的场景中尤为常见，某案例显示，CMOS电池漏液曾引发28%的主板故障；三是主板芯片损坏，CPU供电芯片、BIOS芯片损坏，导致工控机无法完成上电自检，表现为开机无反应，风扇不转、屏幕无显示，此类故障多由静电击穿、电压浪涌或长期高负荷运行导致；四是主板针脚氧化、弯曲，内存、CPU、电源接口的针脚因氧化、振动导致接触不良，供电或信号传输中断，表现为开机无反应，重新插拔部件后可能暂时恢复，但故障会频繁复发。
（三）接线接触不良（占比15%）
接线端子、线缆接触不良是易被忽视但高频出现的故障，尤其在工业粉尘、高湿度、强振动环境中高发，直接导致供电或信号传输中断，引发开机没反应。常见情况包括：一是电源线缆松动、破损，市电输入线缆、工控机电源连接线松动、氧化，或线缆外皮破损、内部芯线断裂，导致供电无法传输，表现为开机无反应，更换线缆后可快速解决；二是主板与各部件连接线缆松动，CPU、内存、硬盘与主板的连接线缆（如SATA线、内存插槽）松动、接触不良，导致核心部件无法获得供电或信号，表现为开机无反应，风扇可能转动但屏幕无显示，或完全无任何反应；三是接口氧化、烧蚀，电源接口、USB接口、网口等因粉尘、湿度侵蚀导致氧化、烧蚀，接触电阻增大，供电或信号传输受阻，表现为开机无反应，接口处可能有发黑、生锈痕迹；四是外设干扰，部分案例显示，损坏的Profibus-DP模块等外设会导致工控机整机无法启动，断开所有外设后可初步排查此类故障。
（四）内存故障（占比10%）
内存是贝加莱工控机存储启动程序和临时数据的核心部件，其损坏或接触不良会导致工控机无法完成上电自检，进而无法启动。常见情况包括：一是内存芯片损坏，长期高负荷运行、静电击穿或温度过高导致内存芯片老化、损坏，表现为开机无反应，风扇转动但屏幕无显示，或偶尔启动后立即蓝屏、死机，用内存测试工具检测会出现报错；二是内存接触不良，内存金手指氧化、内存插槽松动，导致内存与主板接触不良，供电或信号传输中断，表现为开机无反应，重新插拔内存、清洁金手指后可暂时恢复，此类故障在多粉尘、强振动环境中高发，也是现场运维中***易排查的故障之一；三是内存兼容性问题，更换的内存型号、频率与贝加莱工控机原厂规格不匹配，导致工控机无法识别内存，表现为开机无反应，此类故障多发生在维修更换内存后。
（五）硬盘故障（占比7%）
硬盘（机械硬盘HDD、固态硬盘SSD）负责存储操作系统和工业控制程序，其严重损坏会导致工控机无法读取启动程序，进而表现为开机没反应（部分情况下风扇会转但屏幕无显示）。常见情况包括：一是硬盘物理损坏，磁头损坏、盘片划伤（机械硬盘），或闪存芯片损坏（固态硬盘），导致硬盘无法正常工作，工控机无法读取启动文件，表现为开机无反应，用硬盘检测工具无法识别硬盘；二是硬盘接口损坏、松动，硬盘与主板的SATA接口、电源线接口松动、氧化，导致硬盘无法获得供电或信号，表现为开机无反应，重新插拔接口后可能暂时恢复；三是硬盘引导区损坏，虽然不属于纯粹硬件故障，但多由硬件老化（如硬盘磁头磨损）引发，表现为开机无反应或启动后蓝屏，无法进入操作系统，此类故障需结合硬件检测与软件修复同步处理。
三、针对性维修方法（分故障类型，适配一线运维）
维修前必须确认故障点及根源，选用贝加莱原厂备件，严格按照贝加莱工控机原厂维修手册操作，维修后进行静态测试、动态测试及开机试运行，确保工控机启动正常、运行稳定，无任何异常，杜绝二次故障；精密部件（如主板、CPU、电源模块）维修需做好静电防护，焊接时控制温度，具体方法按故障类型分类说明，融入实操技巧与注意事项，贴合一线维修场景。
（一）电源模块故障维修
1. 电源模块击穿、短路：更换贝加莱原厂电源模块，确保模块型号、输出电压、功率与原部件一致（如贝加莱Automation PC系列电源模块需匹配机型功率）；更换模块前，需排查短路根源（如市电浪涌、过载），加装浪涌保护器可降低63%的电源故障率，避免再次损坏；若保险丝熔断，同步更换同规格贝加莱原厂保险丝，禁止使用非规格保险丝；安装时对齐电源接口，紧固固定螺丝，确保接触紧密，焊接时控制温度在350℃左右，做好散热处理，避免高温损坏周边元件；更换后用万用表测量输出电压，确保电压稳定，无波动，符合标称值要求。
2. 电源模块性能衰减、输出电压异常：更换贝加莱原厂电源模块，或更换模块内部老化的滤波电容（选用同规格、同耐压的原厂电容）；焊接电容时注意正负极，避免接反，焊接后确保焊点饱满、无虚接；更换后进行动态测试，确保电源模块输出电压稳定，工控机能正常启动，无频繁关机现象。
3. 电源接口损坏、引脚虚焊：用恒温电烙铁重新焊接虚焊引脚，用无水乙醇清理接口氧化层，焊接后紧固接口固定螺丝，确保电源模块与主板接触紧密；若接口损坏严重，更换电源接口或电源模块，避免供电链路再次中断；测试接口供电，确保电压传输稳定。
（二）主板故障维修
1. 主板供电电路损坏：更换主板上损坏的供电芯片、滤波电容，选用贝加莱原厂配件，焊接时做好静电防护，控制焊接温度，避免高温损坏周边芯片；焊接后用万用表测量主板各供电接口电压，确保电压稳定，符合各部件供电要求；若供电电路损坏严重，建议更换整个贝加莱原厂主板（芯片级维修难度大、成本高，且易出现二次故障）。
2. 主板电容鼓包、漏液：更换贝加莱原厂同规格电解电容，用无水乙醇清理电容槽内的漏液，避免腐蚀主板线路；焊接时控制温度，避免高温损坏主板铜箔；更换后测试主板供电，确保供电稳定，无波动；若CMOS电池漏液，同步更换CR2032纽扣电池，恢复BIOS默认设置，避免主板参数丢失导致无法启动。
3. 主板芯片损坏：若CPU供电芯片、BIOS芯片损坏，建议更换整个贝加莱原厂主板，安装时对齐接口，紧固固定螺丝，做好静电防护；更换后重新调试主板参数，确保参数与工控机机型匹配，上电测试，确认工控机能正常启动、完成自检。
4. 主板针脚氧化、弯曲：用无水乙醇清理针脚氧化层，用镊子轻轻校正弯曲的针脚，确保针脚无断裂、无变形；测试针脚接触情况，确保与内存、CPU、电源接口接触紧密；若针脚损坏严重，更换主板，避免信号或供电传输受阻。
（三）接线接触不良维修
用无水乙醇清理电源线缆、主板接口、内存插槽、硬盘接口的氧化层，紧固松动的端子和接头，确保接触紧密；更换老化、破损、芯线断裂的线缆，选用贝加莱原厂屏蔽线缆，减少电磁干扰，确保供电和信号传输稳定，在变频器、大功率电机附近，需为线缆加装磁环滤波器，提升抗干扰能力；重新插拔主板与CPU、内存、硬盘的连接线缆，确保接线正确、牢固，避免接反或松动；对接线端子进行防氧化处理，涂抹专用防氧化剂，延长使用寿命，高湿环境下可在接口处放置防潮硅胶包，减少氧化腐蚀；排查外设干扰，逐一连接外设，确认无故障外设后再正常使用。
（四）内存故障维修
1. 内存芯片损坏：更换贝加莱原厂内存，确保内存型号、频率、容量与原部件一致，适配工控机机型，避免兼容性问题；安装时对准内存插槽，轻轻按压至卡扣固定，确保接触紧密；更换后上电测试，用内存测试工具检测内存性能，确保无报错，工控机能正常启动和运行。
2. 内存接触不良：用橡皮擦反复擦拭内存金手指，去除氧化层，用无水乙醇清理内存插槽，重新插入内存，确保卡扣固定牢固；若内存插槽氧化、损坏，更换内存插槽或主板；测试内存接触情况，确保工控机能正常识别内存，无启动故障。
3. 内存兼容性问题：更换与贝加莱工控机原厂规格一致的内存，避免使用非原厂、不兼容的内存；若需扩容，选择与原有内存型号、频率一致的内存，确保兼容性，安装后测试启动和运行状态。
（五）硬盘故障维修
1. 硬盘物理损坏：更换贝加莱原厂硬盘（机械硬盘或固态硬盘），确保硬盘接口、容量、转速与原部件一致，工业振动环境中建议选用固态硬盘（SSD）替代机械硬盘，降低损坏概率；安装时连接好SATA线和电源线，紧固接口，确保接触紧密；更换后重新安装工业操作系统（如Windows IoT），恢复备份的控制程序和数据，避免程序丢失导致无法正常生产。
2. 硬盘接口损坏、松动：用无水乙醇清理硬盘接口和主板SATA接口，重新插拔接口，紧固接头，确保接触紧密；若接口损坏，更换硬盘或主板接口；测试硬盘供电和信号传输，确保硬盘能被工控机正常识别。
3. 硬盘引导区损坏：先备份硬盘内的控制程序和重要数据，避免数据丢失，可使用Recuva等数据恢复软件尝试恢复数据；用PE系统U盘启动工控机，修复硬盘引导区，或重新安装操作系统；若引导区损坏严重且无法修复，更换硬盘，重新部署程序和数据。
结语：贝加莱工控机硬件开机没反应的故障，核心集中在电源模块、主板、接线接触不良三大类，内存、硬盘故障也会间接引发启动失败。通过“先静态后动态、先外部后内部、先简单后复杂”的排查流程，结合小系统测试、POST诊断与备件代换，可快速定位故障点。维修时做好安全防护、选用原厂备件、规范操作，尤其注重精密部件的静电防护与焊接温度控制，能有效确保维修质量。日常运维中，做好定期维护、规范供电与环境管控，建立完善的备件管理和台账体系，能大幅降低故障发生率。
