欧姆龙变频器上电无显示故障维修方法详解
欧姆龙变频器上电无显示故障维修方法详解：变频器作为工业自动化控制系统中的核心动力控制设备，承担着调节电机转速、优化能耗、保护电机及负载的重要作用。欧姆龙变频器凭借其稳定性高、操作便捷、适配性广的优势，广泛应用于机床、流水线、风机、水泵等各类工业场景。但在长期高负荷运行、恶劣环境影响或安装维护不当等情况下，变频器易出现各类硬件故障，其中“上电无显示”是***为常见且影响严重的故障类型之一——该故障直接导致变频器无法正常启动，进而造成整个生产工序停滞，给企业带来不必要的经济损失。
欧姆龙变频器上电无显示，本质是其内部供电回路、控制回路或显示系统出现硬件异常，导致电力无法正常传输至显示面板，或显示面板本身无法正常工作。本文将结合欧姆龙主流机型（如3G3RX、3G3MX2系列）的结构特点，系统剖析上电无显示的核心硬件故障原因，详细讲解分步维修流程、实操方法及注意事项，同时补充故障预防技巧，帮助维修人员快速定位问题、高效完成维修，降低设备停机时间，也为现场运维人员提供全面的技术参考。
一、欧姆龙变频器上电无显示核心判定标准
在排查故障前，需先明确“上电无显示”的准确判定的标准，避免将参数设置错误、外部供电异常等非硬件问题误判为硬件故障，减少无效维修操作。欧姆龙变频器上电无显示的标准判定条件如下：
1. 接通变频器输入电源（单相220V或三相380V，根据机型规格匹配），闭合电源开关后，操作面板无任何反应——包括屏幕无背光、无字符显示，面板指示灯（电源灯、运行灯、故障灯）均不亮，无继电器吸合声、冷却风扇不转动；
2. 排除外部供电波动、电源开关损坏、输入接线松动等外部因素后，重复上电操作，故障现象依然存在；
3. 对于带外部控制端子的机型，断开外部控制回路，仅保留主电源输入，上电后仍无显示，可初步判定为变频器内部硬件故障；
4. 特殊区分：若面板无显示，但冷却风扇正常旋转、有继电器吸合声，说明主供电回路基本正常，故障多集中在显示模块或其连接部位，而非核心供电硬件。
需注意，欧姆龙部分机型（如3G3AX系列）具备电源延迟启动功能，延迟时间通常不超过3秒，若上电后3秒内无显示，可等待至延迟结束后再判定，避免误判。
二、欧姆龙变频器上电无显示硬件故障原因深度剖析

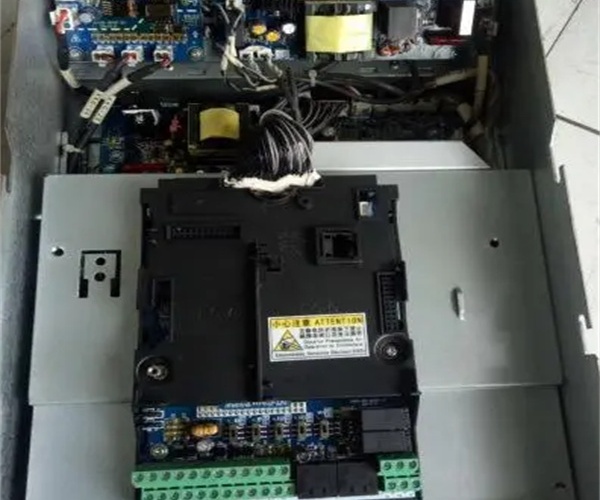

欧姆龙变频器的内部结构主要分为三大模块：主供电回路（整流桥、滤波电容、保险管、充电电阻）、控制回路（开关电源、主控板、驱动板）、显示回路（显示面板、连接排线、接口电路）。上电无显示的硬件故障，本质是这三大模块中负责电力传输、信号驱动的核心元器件损坏或接触不良，其中以主供电回路、开关电源回路故障***为常见，占比可达80%以上。结合欧姆龙变频器的设计特点及现场维修经验，按故障发生概率排序，详细剖析各类硬件故障原因如下：
（一）主供电回路硬件故障（占比45%）
主供电回路是变频器的“电力入口”，负责将外部交流电整流为直流电，为后续开关电源、控制回路提供稳定的输入电力，该回路任何元器件损坏，都会导致变频器整体失电，进而出现上电无显示。
1. 输入保险管熔断
输入保险管（又称主保险）是主供电回路的***道保护屏障，安装在变频器输入端子与整流桥之间，规格通常为5A-30A（根据机型功率匹配，如1.5KW机型常用10A保险管），其核心作用是防止外部过流、短路电流进入变频器内部，损坏核心元器件。保险管熔断是导致上电无显示的***常见原因，主要诱因包括：
（1）外部电网异常：电网电压骤升、雷击浪涌，或同一电网内其他大功率设备启动时产生的冲击电流，击穿保险管；
（2）内部短路牵连：变频器内部整流桥、滤波电容、IGBT模块等元器件击穿短路，导致回路电流急剧增大，熔断保险管，这种情况下，保险管通常会呈现“完全烧断、外壳发黑”的状态，而非单纯的熔断；
（3）安装维护不当：输入接线松动、接触不良，导致局部发热，引发保险管熔断；或更换保险管时，选用规格不符（过大或过小）的型号，导致保险管误熔断或无法起到保护作用。
需注意，欧姆龙部分机型（如3G3RX系列）的保险管为内置式，需拆开变频器外壳才能看到，且部分机型配备备用保险管，可直接用于替换测试。
2. 整流桥损坏
整流桥（又称整流模块）是主供电回路的核心元器件，由4个整流二极管组成（大功率机型采用整流模块），其作用是将外部输入的交流电（AC220V/380V）整流为直流电（DC310V/DC540V），为滤波电容和开关电源供电。整流桥损坏主要表现为二极管击穿短路或开路，导致无法正常整流，变频器无电力输入，进而上电无显示，常见诱因包括：
（1）电压异常：外部电网过压、欠压，或频繁启停变频器，导致整流二极管承受的电压超过额定值，长期老化后击穿；
（2）散热不良：整流桥紧贴散热片安装，若散热片积尘过多、散热风扇损坏，导致整流桥散热不畅，温度过高，击穿内部二极管；
（3）浪涌冲击：雷击、电网波动产生的浪涌电流，直接击穿整流桥；
（4）元器件老化：变频器长期高负荷运行，整流二极管的反向漏电流增大、正向压降升高，***终损坏，这种情况在使用5年以上的老旧机型中尤为常见。
整流桥损坏后，通常会伴随保险管熔断，部分情况下会出现整流桥外壳炸裂、发黑的现象，可通过目视初步判断。
3. 滤波电容损坏
滤波电容（又称电解电容）安装在整流桥输出端，规格通常为450V/220μF-470μF（根据机型功率匹配），其作用是过滤整流后的直流电中的纹波，为开关电源提供稳定的直流电压。滤波电容损坏主要表现为鼓包、漏液、容量衰减或短路，其中短路和容量严重衰减会导致上电无显示，常见诱因包括：
（1）温度影响：变频器内部环境温度过高（超过40℃），导致电容电解液蒸发，容量衰减、鼓包，甚至短路；
（2）老化失效：电解电容的使用寿命通常为3-5年，长期使用后，电容内部的电解液干涸，容量下降，当容量衰减超过30%时，无法正常滤波，导致开关电源无法正常启动；
（3）电压冲击：外部电网过压，或整流桥损坏后产生的异常电压，击穿滤波电容；
（4）安装不当：电容安装松动、引脚氧化，导致接触不良，局部发热，进而损坏。
滤波电容损坏是欧姆龙变频器的高频故障之一，尤其是3G3MX2、3G3AX等小型机型，由于内部空间紧凑，散热条件相对较差，电容损坏概率更高。电容鼓包、漏液是***直观的损坏表现，可通过目视直接发现。
4. 充电电阻损坏
充电电阻（又称限流电阻）安装在整流桥与滤波电容之间，规格通常为10Ω-50Ω/5W，其作用是在变频器上电瞬间，限制滤波电容的充电电流，防止电流过大损坏整流桥、电容和保险管，待电容充电完成后，由充电接触器将其短路，避免电阻长期发热损耗。充电电阻损坏主要表现为开路或烧毁，导致滤波电容无法正常充电，变频器无电力输出，进而上电无显示，常见诱因包括：
（1）接触器故障：充电接触器触点粘连、损坏，导致充电电阻长期处于工作状态，过热烧毁；
（2）电容故障：滤波电容短路，导致充电电流急剧增大，烧毁充电电阻；
（3）元器件老化：长期反复上电，充电电阻的功率损耗过大，电阻丝老化断裂，导致开路。
充电电阻损坏后，通常会出现电阻外壳发黑、烧毁、引脚脱落的现象，部分情况下会伴随保险管熔断，可通过目视和万用表测量判定。
（二）开关电源回路硬件故障（占比35%）
开关电源是变频器的“电力分配中心”，负责将主供电回路整流后的直流电，转换为控制回路所需的低压直流电（通常为+5V、+12V、+24V），为主控板、驱动板、显示面板等元器件供电。开关电源回路故障，会导致控制回路和显示回路失电，进而出现上电无显示，其故障原因主要集中在开关电源模块、电源管理芯片、辅助元器件等部位。
1. 开关电源模块损坏
开关电源模块（又称电源模块）是开关电源回路的核心元器件，欧姆龙变频器常用的开关电源模块型号有3M0380R、UC2844、TL494等，其作用是将高压直流电转换为低压直流电，并稳定输出电压。开关电源模块损坏是开关电源回路故障的***主要原因，表现为模块击穿短路、开路，无法正常转换电压，常见诱因包括：
（1）输入电压异常：主供电回路输出的直流电过高（如整流桥损坏导致的过压），击穿开关电源模块；
（2）负载短路：控制回路、显示回路中的元器件短路，导致开关电源模块输出电流过大，过热损坏；
（3）散热不良：开关电源模块紧贴散热片安装，若散热片积尘、散热风扇损坏，导致模块散热不畅，温度过高，损坏内部芯片；
（4）浪涌冲击：雷击、电网波动产生的浪涌电压，通过主供电回路传导至开关电源模块，将其击穿。
开关电源模块损坏后，通常会伴随模块外壳发黑、引脚熔断的现象，部分情况下会导致保险管熔断，可通过万用表测量模块引脚间的阻值，判定其是否损坏。
2. 电源管理芯片损坏
电源管理芯片（又称PWM芯片）与开关电源模块配合工作，负责控制开关电源模块的输出电压、电流，稳定电源输出，常用型号有UC3844、TL494、SG3525等。电源管理芯片损坏，会导致开关电源模块无法正常工作，无法输出稳定的低压直流电，进而导致上电无显示，常见诱因包括：
（1）供电异常：开关电源模块输出的辅助电压异常，导致电源管理芯片供电不足或过压，损坏内部电路；
（2）外围元器件故障：芯片外围的电阻、电容损坏，导致芯片输入、输出信号异常，烧毁芯片；
（3）静电损坏：维修过程中，未采取防静电措施，静电击穿芯片内部电路；
（4）老化失效：长期高负荷运行，芯片内部元器件老化，性能下降，***终损坏。
电源管理芯片损坏后，无明显的目视特征，需通过万用表测量芯片各引脚的电压，与正常参数对比，才能判定其是否损坏。
3. 开关电源外围辅助元器件损坏
开关电源回路的外围辅助元器件（如辅助二极管、电阻、电容、光耦），虽然单个元器件的损坏概率较低，但一旦损坏，会导致开关电源无法正常工作，进而出现上电无显示，常见故障元器件及原因如下：
（1）辅助二极管：负责整流、续流，若二极管击穿短路或开路，会导致开关电源模块输出电压异常，无法正常供电；
（2）取样电阻：负责检测开关电源的输出电流，若电阻开路，会导致电源管理芯片无法检测到输出电流，进而关闭电源输出；
（3）光耦：负责隔离、反馈信号，若光耦损坏，会导致电源管理芯片无法接收反馈信号，无法稳定输出电压，甚至关闭电源；
（4）辅助电容：负责过滤低压直流电中的纹波，若电容鼓包、漏液、容量衰减，会导致输出电压波动，进而影响控制回路和显示回路的正常工作，严重时会导致无显示。
（三）显示回路硬件故障（占比15%）
显示回路负责变频器的参数显示、状态指示，主要由显示面板、连接排线、接口电路组成。显示回路故障，通常不会影响变频器的核心供电和控制功能，但会导致上电无显示，其故障原因主要集中在显示面板、连接排线和接口电路上，且多为接触不良或局部损坏。
1. 显示面板损坏
显示面板（又称操作面板）是变频器的人机交互窗口，内置屏幕（LCD或LED）、指示灯、按键等元器件，其内部有独立的驱动电路，负责接收控制回路的信号并显示。显示面板损坏主要表现为屏幕无背光、无显示，指示灯不亮，常见诱因包括：
（1）供电异常：控制回路输出的+5V、+12V供电电压异常，导致显示面板驱动电路损坏；
（2）物理损坏：现场操作不当（如撞击、挤压面板）、异物进入面板内部，导致屏幕破裂、内部电路短路；
（3）老化失效：长期使用后，面板内部的LED背光、驱动芯片老化，无法正常工作；
（4）静电损坏：操作面板时，静电击穿内部驱动电路。
显示面板损坏的判定较为简单，可将正常的显示面板替换到故障变频器上，若替换后上电有显示，则可确认原面板损坏。
2. 连接排线接触不良或损坏
显示面板通过连接排线（通常为扁平排线）与主控板连接，传输供电电压和控制信号。连接排线接触不良或损坏，会导致显示面板无法接收供电和信号，进而出现上电无显示，常见诱因包括：
（1）安装不当：变频器安装时，排线被挤压、拉扯，导致排线引脚脱落、断裂；
（2）接触不良：长期使用后，排线引脚氧化、积尘，或排线与接口松动，导致信号传输中断；
（3）环境影响：现场环境潮湿、多粉尘，导致排线腐蚀、损坏；
（4）自行拆解不当：用户自行拆解变频器后，安装排线时未插紧，或导致排线弯曲、损坏，尤其是3G3MX2系列变频器，其显示基板与CPU基板连接的连接器引脚间距较小，安装不当易导致排线接触不良甚至短路。
3. 接口电路损坏
接口电路（又称面板接口）安装在主控板上，是连接排线与主控板的桥梁，负责传输供电和信号。接口电路损坏，主要表现为接口引脚氧化、短路、虚焊，导致排线无法正常传输信号和供电，进而出现上电无显示，常见诱因包括：
（1）排线插拔不当：频繁插拔显示面板，导致接口引脚磨损、脱落；
（2）静电损坏：插拔排线时，未采取防静电措施，静电击穿接口电路；
（3）散热不良：主控板温度过高，导致接口电路焊接点虚焊、脱落。
（四）其他硬件故障（占比5%）
除上述三大类主要故障外，欧姆龙变频器上电无显示还可能由以下硬件故障导致，虽发生概率较低，但也需纳入排查范围：
1. 主控板损坏：主控板是变频器的“大脑”，负责接收、处理信号，控制变频器的正常运行。若主控板上的核心芯片（如CPU）、供电电路损坏，会导致整个控制回路失电，进而出现上电无显示，常见诱因包括静电损坏、过压冲击、老化失效；
2. 驱动板损坏：驱动板负责驱动IGBT模块工作，若驱动板上的驱动芯片、供电电路损坏，会导致驱动板失电，进而影响控制回路，出现上电无显示，常见诱因包括过流冲击、散热不良；
3. 内部接线松动或脱落：变频器内部的主供电线、控制线松动、脱落，导致电力传输中断，进而出现上电无显示，常见诱因包括安装不当、设备振动、长期高负荷运行导致的接线老化；
4. 基板绝缘损坏：变频器内部进入导电物质（如粉尘、油污、水汽），或现场环境温差过大导致基板凝露，使得基板绝缘性能下降，引起内部短路，进而导致供电回路或控制回路损坏，出现上电无显示，这种情况在粉尘较多、潮湿的工业场景中较为常见。
三、欧姆龙变频器上电无显示硬件故障维修方法（实操分步详解）
维修欧姆龙变频器上电无显示硬件故障时，需遵循“先外部后内部、先简单后复杂、先直观后测量”的原则，逐步排查故障点，避免盲目拆卸、更换元器件，防止故障扩大。维修前需做好安全准备工作，确保维修过程安全、高效。
（一）维修前安全准备
变频器内部有高压电路（整流后的直流电可达540V），且滤波电容会储存大量电荷，维修前若未做好安全准备，易发生触电事故，因此需严格执行以下安全操作：
1. 断电操作：断开变频器的输入电源，关闭电源开关，拔掉电源插头或断开输入接线，确保变频器完全失电；
2. 放电处理：断电后，等待10-15分钟，让滤波电容充分放电（若时间紧张，可使用带绝缘手柄的螺丝刀，将螺丝刀的金属部分连接滤波电容的正负极，进行人工放电，放电时会产生火花，属于正常现象，需做好防护）；
3. 防护装备：佩戴绝缘手套、绝缘鞋，使用带绝缘手柄的维修工具（如万用表、螺丝刀、电烙铁），避免直接接触内部高压元器件；
4. 环境准备：维修场地需干燥、清洁，远离易燃易爆物品，避免潮湿、粉尘影响维修操作，同时避免静电产生（可在维修台铺设防静电垫）；
5. 工具准备：准备好万用表（数字式优先）、电烙铁、焊锡丝、剥线钳、螺丝刀（十字、一字）、镊子、替换用元器件（保险管、整流二极管、滤波电容、开关电源模块等）、防静电手环；
6. 注意事项：切勿自行拆解变频器核心部件（如主控板、驱动板），若缺乏维修经验，复杂故障建议联系欧姆龙授权维修机构，避免因操作不当导致二次损坏。
（二）分步维修流程及实操方法
结合故障发生概率，按“外部排查→主供电回路排查→开关电源回路排查→显示回路排查→其他硬件排查”的顺序，分步详解维修流程及实操方法，每一步均明确排查要点、测量方法、故障判定及维修措施，确保维修人员可直接实操。
***步：外部排查（排除非硬件故障）
外部排查是维修的基础，主要排除外部供电、接线、开关等非硬件因素，避免无效维修，具体操作如下：
1. 检查外部供电：使用万用表测量输入电源电压（单相220V机型测量L、N端子，三相380V机型测量L1、L2、L3端子），确认电压在变频器额定电压范围内（允许波动±10%），若电压异常（过压、欠压、缺相），排查电网或输入电源线；
2. 检查电源开关：闭合、断开电源开关多次，观察开关是否灵活，若开关卡顿、接触不良，更换电源开关；同时检查电源开关的接线，确保接线牢固；
3. 检查输入接线：检查变频器输入端子（L、N或L1、L2、L3）的接线，是否有松动、脱落、氧化现象，若有，断开电源后，重新拧紧接线，或用砂纸打磨氧化的接线端子，确保接触良好；
4. 检查外部负载：断开变频器与电机的连接（断开输出端子U、V、W的接线），仅保留主电源输入，上电后观察是否有显示，若有显示，说明故障与外部负载无关，若仍无显示，继续排查内部硬件；
5. 检查控制回路：对于带外部控制端子的机型，断开外部控制信号线（如启动、停止、调速信号线），仅保留主电源输入，上电后观察是否有显示，若有显示，说明故障与外部控制回路无关，若仍无显示，进入内部硬件排查。
第二步：主供电回路排查（核心排查环节）
外部排查无异常后，拆开变频器外壳（拆卸时注意记录接线位置，避免后续安装错误），重点排查主供电回路的元器件，按“保险管→整流桥→滤波电容→充电电阻”的顺序排查：
1. 保险管排查与维修
（1）目视检查：找到主供电回路的保险管（通常为圆柱形，安装在输入端子附近，或固定在主控板上），观察保险管是否熔断，若保险管外壳发黑、玻璃管内有黑色粉末，说明已熔断，且大概率是内部短路导致；若保险管玻璃管内无明显异常，仅金属丝断裂，可能是外部过流导致；
（2）测量验证：使用万用表的电阻档（Ω档），将万用表表笔接在保险管的两端，若万用表显示“无穷大”（或“1”），说明保险管已熔断；若显示“0”或接近0，说明保险管正常；
（3）维修措施：若保险管熔断，先不要急于更换新保险管，需先排查整流桥、滤波电容等元器件是否短路（避免更换后再次熔断）；若排查其他元器件无异常，更换与原规格一致的保险管（型号、额定电流、额定电压必须匹配，不可随意增大或减小规格）；若保险管更换后再次熔断，说明内部存在短路故障，重点排查整流桥和滤波电容。
2. 整流桥排查与维修
（1）目视检查：找到整流桥（紧贴散热片安装，大功率机型为模块式，小型机型为分立二极管组成），观察整流桥是否有外壳炸裂、发黑、漏液现象，若有，说明已损坏；
（2）测量验证：使用万用表的二极管档（二极管符号档），测量整流桥的输入、输出端子，判定其是否损坏。以单相整流桥为例，测量方法如下：
① 测量整流桥输入端（交流端）：将万用表红表笔接整流桥的一个交流输入端，黑表笔接另一个交流输入端，万用表显示“无穷大”（或“1”），说明输入端正常；若显示“0”，说明输入端二极管短路；
② 测量整流桥输出端（直流端）：将万用表红表笔接整流桥的正极输出端（+），黑表笔接负极输出端（-），万用表显示0.5-0.7V（二极管正向压降），说明输出端正常；若显示“0”，说明输出端二极管短路；若显示“无穷大”，说明输出端二极管开路；
（3）维修措施：若整流桥损坏，更换与原规格一致的整流桥（注意型号、额定电流、额定电压匹配）；更换时，需先拆卸散热片上的固定螺丝，取下损坏的整流桥，清理散热片上的积尘和旧导热硅脂，涂抹新的导热硅脂（增强散热），再安装新的整流桥，拧紧固定螺丝；更换后，需再次测量，确认整流桥正常。
3. 滤波电容排查与维修
（1）目视检查：找到滤波电容（安装在整流桥输出端，圆柱形，体积较大），观察电容是否有鼓包、漏液、外壳开裂现象，若有，说明已损坏；若电容外壳无明显异常，需通过测量验证容量；
（2）测量验证：使用万用表的电容档（F档），测量滤波电容的容量，将万用表表笔接在电容的正负极两端（注意正负极不要接反），若测量值与电容标称容量偏差超过30%，说明电容容量衰减，需更换；若测量值为0，说明电容短路；
（3）维修措施：若滤波电容损坏，更换与原规格一致的滤波电容（注意额定电压、容量、极性匹配，不可接反正负极）；更换时，需先放电（避免电容储存的电荷触电），再拆卸电容引脚的接线，取下损坏的电容，焊接新的电容，确保焊接牢固，引脚无虚焊；更换后，需检查电容安装是否牢固，避免振动导致松动。
4. 充电电阻排查与维修
（1）目视检查：找到充电电阻（安装在整流桥与滤波电容之间，通常为圆柱形或片状），观察电阻是否有外壳发黑、烧毁、引脚脱落现象，若有，说明已损坏；
（2）测量验证：使用万用表的电阻档（Ω档），测量充电电阻的阻值，若测量值与电阻标称阻值偏差超过10%，或显示“无穷大”，说明电阻损坏；
（3）维修措施：若充电电阻损坏，更换与原规格一致的充电电阻（注意阻值、功率匹配）；更换时，需焊接牢固，避免引脚虚焊；同时检查充电接触器，若接触器触点粘连、损坏，需一并更换，避免新的充电电阻再次烧毁。
第三步：开关电源回路排查
主供电回路排查无异常后，若上电仍无显示，重点排查开关电源回路，按“开关电源模块→电源管理芯片→外围辅助元器件”的顺序排查：
1. 开关电源模块排查与维修
（1）目视检查：找到开关电源模块（安装在主控板上，通常为黑色或灰色模块，有多个引脚），观察模块是否有外壳发黑、引脚熔断、炸裂现象，若有，说明已损坏；
（2）测量验证：使用万用表的电阻档（Ω档），测量开关电源模块的输入、输出引脚间的阻值，若输入引脚间显示“0”，说明模块短路；若输出引脚间显示“无穷大”，说明模块开路；同时测量模块的供电引脚（通常为VCC引脚），若供电电压异常，需排查供电回路；
（3）维修措施：若开关电源模块损坏，更换与原型号一致的开关电源模块（注意引脚定义，不可接反）；更换时，需先焊接取下损坏的模块，清理焊盘，再焊接新的模块，确保焊接牢固，引脚无虚焊、短路；更换后，上电测量模块的输出电压，确认是否为额定低压直流电（+5V、+12V、+24V）。
2. 电源管理芯片排查与维修
（1）目视检查：找到电源管理芯片（安装在主控板上，通常为方形或圆形芯片，有8-16个引脚），观察芯片是否有外壳发黑、引脚氧化、虚焊现象，若有，说明可能损坏；
（2）测量验证：使用万用表的电压档（V档），测量电源管理芯片的供电引脚（VCC引脚），确认供电电压是否正常（通常为+12V或+15V）；测量芯片的输出引脚（OUT引脚），确认是否有稳定的输出信号；若供电正常，但无输出信号，说明芯片损坏；
（3）维修措施：若电源管理芯片损坏，更换与原型号一致的芯片；更换时，需使用电烙铁配合吸锡器，取下损坏的芯片，清理焊盘，再焊接新的芯片，焊接时注意控制温度，避免烫坏芯片；更换后，测量芯片各引脚的电压，确认正常。
3. 外围辅助元器件排查与维修
（1）辅助二极管、电阻排查：使用万用表的二极管档、电阻档，逐一测量开关电源回路的辅助二极管、取样电阻，若二极管击穿短路、电阻开路或阻值偏差过大，更换与原规格一致的元器件；
（2）光耦排查：使用万用表的电阻档，测量光耦的输入、输出引脚间的阻值，若输入引脚间显示“无穷大”，说明光耦开路；若输出引脚间显示“0”，说明光耦短路；更换与原型号一致的光耦；
（3）辅助电容排查：使用万用表的电容档，测量开关电源回路的辅助电容（通常为小型电解电容或瓷片电容），若容量衰减超过30%、短路或鼓包，更换与原规格一致的电容。
第四步：显示回路排查
主供电回路、开关电源回路排查无异常后，若上电仍无显示，排查显示回路，按“显示面板→连接排线→接口电路”的顺序排查：
1. 显示面板排查与维修
（1）替换测试：将正常的欧姆龙变频器显示面板（与故障机型匹配），连接到故障变频器的主控板上，上电后观察是否有显示；若有显示，说明原显示面板损坏；若仍无显示，说明故障在连接排线或接口电路；
（2）维修措施：若显示面板损坏，更换与原型号一致的显示面板；更换时，只需拔掉原面板的连接排线，插上新面板的排线，确保排线插紧；
（3）简易修复：若显示面板无明显物理损坏，仅无背光，可能是面板内部的LED背光损坏，可更换LED背光二极管；若按键失灵但有显示（非无显示故障），可更换按键膜。
2. 连接排线排查与维修
（1）目视检查：找到显示面板与主控板连接的排线，观察排线是否有断裂、引脚脱落、氧化现象，若有，说明排线损坏；
（2）接触检查：轻轻拔掉排线，观察排线引脚和接口是否有积尘、氧化，若有，用棉签擦拭干净，重新插上排线，确保插紧、接触良好；
（3）维修措施：若排线断裂、损坏，更换与原规格一致的排线（注意排线的长度、引脚数量、间距匹配）；更换时，对准接口方向，轻轻插入，避免用力过猛导致引脚弯曲。
3. 接口电路排查与维修
（1）目视检查：找到主控板上的显示面板接口电路，观察接口引脚是否有氧化、虚焊、脱落现象，若有，说明接口电路损坏；
（2）测量验证：使用万用表的电阻档，测量接口电路的供电引脚（通常为+5V、+12V），确认是否有供电电压；若有供电电压，但显示面板无显示，说明接口电路虚焊或损坏；
（3）维修措施：若接口引脚氧化，用砂纸打磨氧化部位，重新焊接牢固；若接口电路虚焊，用电烙铁补焊引脚；若接口电路损坏，更换接口芯片（需专业维修技能），或联系授权维修机构。
第五步：其他硬件故障排查
若上述排查均无异常，上电仍无显示，排查其他硬件故障：
1. 主控板排查：目视检查主控板是否有发黑、烧毁、虚焊现象，使用万用表测量主控板的供电引脚，确认是否有稳定的供电电压；若主控板损坏，建议更换主控板（需与机型匹配），或联系授权维修机构维修；
2. 驱动板排查：目视检查驱动板是否有发黑、烧毁现象，测量驱动板的供电引脚，确认是否有供电电压；若驱动板损坏，更换驱动板（需与机型匹配）；
3. 内部接线排查：检查变频器内部的主供电线、控制线，是否有松动、脱落、断裂现象，若有，重新拧紧、焊接牢固；
4. 基板排查：检查内部基板是否有凝露、积尘、导电物质残留，若有，用干燥的棉签清理干净，晾干后再上电测试；若基板绝缘损坏，需更换基板。
（三）维修后测试验证
故障元器件更换、维修完成后，需进行测试验证，确保变频器正常工作，避免维修不彻底导致故障复发，测试步骤如下：
1. 空载测试：断开变频器与电机的连接（输出端子U、V、W不接线），接通输入电源，上电后观察显示面板是否正常显示（有背光、有字符），面板指示灯是否正常（电源灯亮）；若显示正常，进入下一步测试；
2. 参数检查：进入变频器参数设置界面，检查参数是否恢复默认值，若有，根据现场需求重新设置参数（如电机参数、频率参数）；
3. 负载测试：将变频器与电机连接，接通电源，启动变频器，观察电机是否正常启动、运转，变频器显示面板是否正常显示转速、频率等参数，无故障报警；
4. 稳定性测试：让变频器带负载连续运行30-60分钟，观察变频器的温度（无过热现象）、显示面板（无黑屏、无乱码）、电机运转状态（平稳无异常），确认维修合格；
5. 安全测试：运行过程中，检查变频器的接线端子、元器件，无发热、异响、异味现象，确保安全可靠。
四、总结
欧姆龙变频器上电无显示硬件故障，核心是主供电回路、开关电源回路、显示回路的元器件损坏或接触不良，其中以保险管熔断、整流桥损坏、开关电源模块损坏、滤波电容损坏***为常见。维修时，需遵循“先外部后内部、先简单后复杂、先直观后测量”的原则，逐步排查故障点，严格遵守安全操作规范，规范更换元器件，维修后做好测试验证，确保变频器正常工作。
同时，做好变频器的日常维护和预防措施，优化安装环境、稳定外部供电、定期清洁维护、规范操作使用，可有效降低硬件故障的发生率，延长变频器的使用寿命。对于复杂故障，建议联系欧姆龙授权维修机构，避免维修不当导致二次损坏。
本文结合欧姆龙主流机型的结构特点和现场维修经验，详细剖析了故障原因、维修方法、注意事项及预防措施，内容贴合实操，可作为维修人员、运维人员的技术参考，帮助快速解决欧姆龙变频器上电无显示的硬件故障，保障工业生产的连续稳定运行。
