欧姆龙工控机电路板故障维修经验分享：7月3日我们收到一位来自杭州的客户的来电，咨询欧姆龙工控机的电路板发生了故障问题。欧姆龙工控机作为工业自动化领域的核心控制设备，其稳定运行对生产线至关重要。然而，在复杂的工业环境中，电路板故障时有发生，可能导致设备停机、生产中断甚至数据丢失。

欧姆龙工控机电路板常见故障类型及表现

欧姆龙工控机电路板故障在工业环境中表现多样，根据故障部位和性质可分为几大类典型问题。了解这些故障类型及其外在表现，有助于技术人员快速定位问题根源。
电源相关故障是***常见的电路板问题之一，主要表现为工控机完全无反应或电源指示灯异常。具体症状包括：上电后电源工作正常但主板无反应；底板电源指示灯打开后会熄灭，无法正常上电；或者开机后听到主板自检声但显示器无显示。这类故障通常与电源模块、保险丝、桥堆(整流桥)等组件损坏有关，案例：保险烧毁、桥堆击穿导致电源无输出。电源问题若处理不当，可能进一步损坏主板其他部件。
显示与视觉故障是另一大类问题，主要包括：上电黑屏、花屏、蓝屏或白屏；液晶屏显示异常如竖条、横条或多画面；背光问题如无背光或背光过暗；以及触摸功能失灵如触摸无反应、反应迟钝或偏差。这些故障可能源于高压板损坏、液晶屏故障、主板显卡问题或触摸面板损坏。高压板中的IGBT管短路会造成整个高压板无法工作。
主板功能故障表现为工控机核心功能异常，包括：开机时间过长；内存容量显示与实际不符；主板开机后能工作但报告键盘错误；以及各种报警代码如过压警报(HV)、直流母线欠压警报(LVDC)或过电流警报(HCL)。这类故障通常与主板关键元器件如CPU、内存、芯片组或BIOS设置有关。
通讯与接口故障影响工控机与外部设备的连接，常见问题有：双串口无法通讯或通讯时有时无；485串口通讯不良；USB或PCI接口失效等。这类故障可能由接口芯片损坏、连接器松动或驱动程序问题引起。
环境与操作引起的故障则与使用条件相关，包括：因温度过高或过低导致的异常；湿气、灰尘造成的短路或接触不良；以及电磁干扰引发的系统不稳定。强电混入弱电线路导致输入模块烧毁并影响主机输出，就是典型的环境与安装不当引发的故障。
了解这些故障类型及其典型表现，是进行有效维修的***步。在实际工作中，往往需要结合多种症状和测试结果，才能准确判断故障根源。后续章节将详细介绍各类故障的具体原因分析和维修方法。

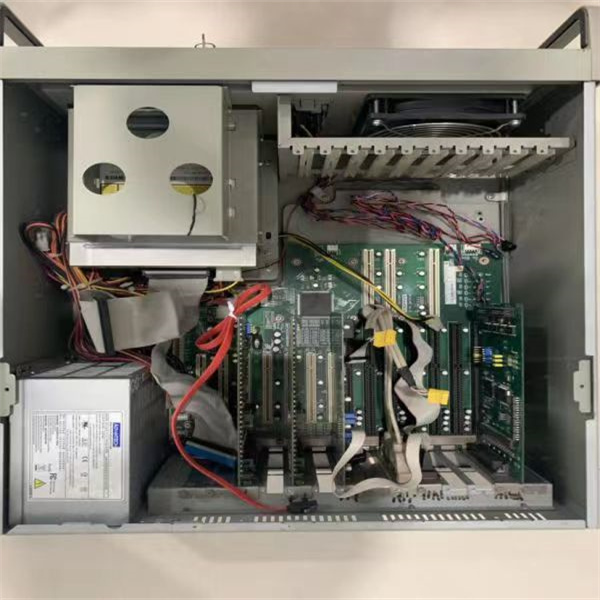

电路板常见故障的具体维修步骤

掌握系统化的维修方法是有效恢复欧姆龙工控机电路板功能的关键。根据故障类型和部位的不同，维修步骤有所差异，但都应遵循安全、规范、彻底的原则。以下针对不同电路板故障提供具体的维修操作指南。
电源电路维修是工控机维修中***常见的任务之一。网页1展示了一个典型的电源维修案例：发现保险烧断后，先用2A保险丝临时替代测试；测量L、N无短路后上电；发现仍无输出，进一步检查发现桥堆击穿；更换同型号桥堆后电源恢复正常。这一案例揭示了电源维修的基本流程：从保险丝开始，逐步检查整流、滤波、开关等环节。系统的电源维修步骤：断电后目视检查保险丝和烧毁元件；嗅探烧焦气味；询问损坏过程；用万用表测量高压电容器两端电压；检查交流电源线电阻值；测量各输出端接地电阻。通电后则需检查：保险丝是否再次烧断；组件是否冒烟；高压平滑电容器是否有300V输出；高频变压器次级线圈电压；开关管状态及保护电路功能。对于电源板输出电压异常的问题，逐步排查：检查电源线与插座；确认电源风扇是否转动；拔下内存看是否报警；***终考虑更换CPU或主板。
主板核心电路维修需要更谨慎的操作。详细描述了主板维修步骤：断电后小心拆卸主板；使用软毛刷或吸尘器清除灰尘；检查并更换损坏元件（确保型号规格相同）；对虚焊漏焊点进行补焊；加固松动元件和连接线。对于BIOS相关问题，建议清除CMOS或更换BIOS。内存显示异常时，需检查：主板内存是否共享；老芯片是否支持大粒度内存；专用CPU是否占用部分内存。主板无反应的深度维修可能需要"使用万用表测量主板上的关键元器件，如电阻、电容、二极管、三极管等"，这需要电路图支持和一定的电子技术基础。提醒，主板维修后应"确保备份安全存储，***好是在一个没有任何形式电磁影响的干燥凉爽位置的冗余存储解决方案中"，防止数据丢失。
显示与触摸电路维修有特殊要求。列出了高压板故障维修方法：检查电缆连接是否稳定；更换破损元件如电容和稳压器；更换故障IGBT管；清洁高压板上尘垢。对于触摸屏无反应或反应迟钝的问题，建议检查：触摸面板损坏；触控正常但主板程序无反应；操作灵敏度不够；上电无任何显示。补充了触摸屏电源板维修步骤：观察显示异常现象；测量输入输出电压；检查连接是否牢固；在线测量各引脚电压、电阻、电流值；采用代换法测试。
