罗克韦尔PLC通讯故障全面维修指南

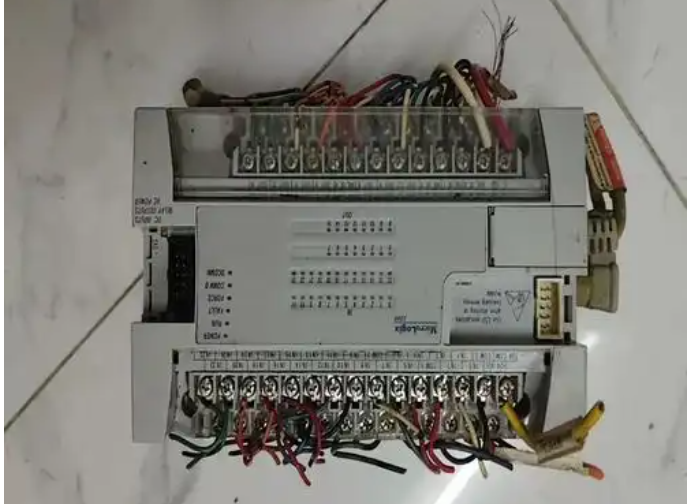

罗克韦尔PLC通讯故障全面维修指南：4月16日我们公司收到了一位来自广东客户的来电咨询称其购买的罗克韦尔PLC发生了通讯故障。罗克韦尔PLC（可编程逻辑控制器）作为工业自动化领域的核心组件，其通讯功能的稳定性直接关系到整个生产线的运行效率。在实际工业应用中，PLC通讯故障是较为常见的问题，可能导致生产线停机、数据丢失甚至设备损坏。

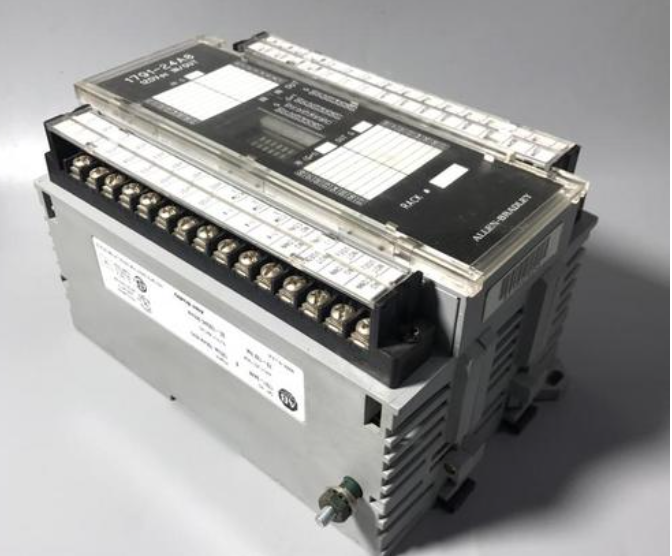

罗克韦尔PLC通讯故障在工业自动化现场表现多样，根据故障源的不同可大致分为硬件故障、软件配置问题、网络通讯异常以及环境干扰四大类。
硬件相关故障通常表现为通讯完全中断或间歇性中断。这类故障可能源于通讯端口物理损坏，如PLC的RS232、RS485或以太网接口因频繁插拔或外力冲击导致接触不良甚至损毁；也可能是通讯电缆问题，包括线路断裂、接头松动、引脚焊接不良或电缆类型选择不当（如非屏蔽电缆在强干扰环境下使用）。此外，罗克韦尔PLC电源模块异常导致的供电不稳定也会引发通讯故障，这种情况下往往伴随着PLC指示灯异常闪烁或完全熄灭。
在实际维修过程中，许多通讯故障往往是多种因素共同作用的结果。例如，一条老化的通讯电缆（硬件问题）在强电磁干扰环境（环境问题）下可能表现出更频繁的故障现象；而一个参数设置轻微不匹配（软件问题）在短距离通讯时可能工作正常，但当通讯距离延长至接近极限值时（网络问题），故障就会显现出来。因此，系统性的故障排查需要综合考虑各种可能性，采用排除法逐步缩小问题范围。
硬件故障的详细排查与修复
罗克韦尔PLC通讯硬件故障涉及多个组件，包括通讯模块、连接接口、传输电缆以及相关附件。系统化的硬件排查能够有效识别故障点，避免不必要的部件更换。根据工业现场维修统计数据，约35%的通讯故障源于硬件问题，其中通讯端口损坏和电缆故障占据了绝大部分。
通讯端口物理检查是硬件排查的首要步骤。断开所有连接后，仔细检查PLC和各设备的通讯接口（如RS232、RS485或以太网口）是否有肉眼可见的损坏，包括引脚弯曲、断裂、氧化或烧灼痕迹。特别值得注意的是，某些型号的罗克韦尔PLC采用可拆卸的通讯模块（如1756-ENBT以太网模块），应确认模块与背板连接稳固，无松动现象。
端口电气特性测试能够发现肉眼不可见的内部损坏。使用万用表测量RS232端口的引脚电压：在无数据传输时，TXD引脚（针脚3）应保持-5V至-15V的负电压（相对于GND）；如果电压为0或正电压，可能表示端口驱动芯片损坏。对于RS485端口，测量A+与B-之间的差分电压（终端电阻接入状态下）应在1.5V至5V范围内。如果发现端口供电异常，应进一步检查PLC电源模块的输出电压是否稳定（通常为24VDC±5%），电源滤波电容是否有鼓包或漏液现象。
通讯电缆全面检测是硬件排查的核心环节。分段检查电缆的每根芯线是否导通，绝缘是否良好。对于RS232电缆，重点检查RXD（接收）、TXD（发送）和GND（地线）三根线的连通性；RS485电缆则需要测试A+和B-双绞线的对称性以及屏蔽层的完整性28。一个常见的错误是使用普通非屏蔽电缆替代专用通讯电缆，这在工业环境中极易引入干扰。
终端电阻与偏置电阻检查对于RS485网络尤为重要。使用万用表测量网络两端的终端电阻值（通常为120Ω），确保电阻值在允许范围内（±5%）。如果网络中有多个终端电阻或电阻值异常，会导致信号反射严重，通讯质量下降。某些罗克韦尔PLC的RS485端口需要外接偏置电阻（通常为560Ω至1kΩ）来确保空闲状态时的信号电平稳定，应检查这些电阻是否安装正确、阻值是否漂移。一个实用的现场技巧是：在断电状态下测量RS485网络A+与B-之间的电阻，正常值应接近60Ω（两个120Ω终端电阻并联的结果），如果测量值显著偏离，则表明网络中存在接线错误或终端电阻问题。
通讯模块更换测试是确认故障点的***终手段。当怀疑特定通讯模块（如1756-ENBT以太网模块或1761-NET-AIC串行转换器）损坏时，可采用同型号已知良好的模块进行替换测试79。更换前务必记录原模块的所有跳线设置和参数配置，确保新模块以相同方式工作。值得注意的是，某些罗克韦尔PLC模块需要特定的固件版本才能与CPU兼容，更换前应查阅产品兼容性矩阵9。如果更换后通讯恢复，则可确认原模块故障；如果问题依旧，则需要继续排查其他环节。
特殊硬件问题的处理需要特别注意。某些型号的罗克韦尔PLC（如Micro800系列）的通讯端口对静电放电(ESD)特别敏感，维修时应采取防静电措施（如佩戴防静电手环）。在高压或强干扰环境中，考虑增加通讯隔离器（如光电隔离的RS485中继器或信号隔离变压器）来保护PLC端口。对于频繁烧毁通讯端口的极端情况（如搜索结果中提到的200PLC多次烧坏通讯口案例），应全面检查系统供电是否稳定、是否有高压窜入通讯线路，必要时采用完全隔离的通讯方案（如光纤转换器）。
