西门子多通道数据采集系统故障维修实例

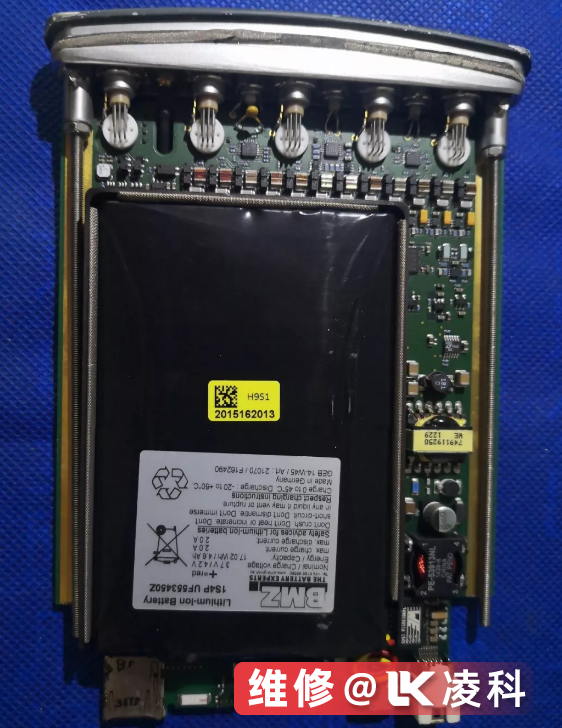

西门子多通道数据采集系统故障维修实例：这次揭示一款西门子多通道数据采集系统LMS SCADAS™的维修，据用户反映，该采集系统与计算机连接不上，厂家建议把电池电放完重新连接试试，结果把电池电放完之后，电也充不进去了，采集模块彻底瘫痪。返厂维修需要数万元维修费，并且也需要更长的维修周期。通过具有**技能的工程师的维修，我们为用户避免了数万元的财产损失。 西门子多通道数据采集系统的故障分析与诊断如下：

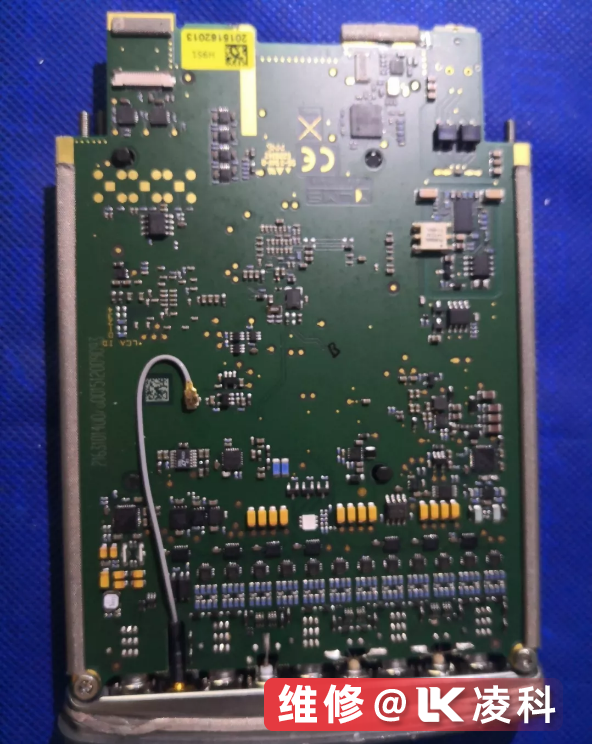

根据该系统的设计，系统采用了USB充电同时采用USB进行数据连接，这个USB数据连接是连接采集器与计算机。根据故障现象，USB无法充电，同时连接不上，那么重点就是检查USB连接电路，而不用去检查传感器采样电路。USB连接电路包括了USB线缆连接接口，印制板走线，USB Battery Charger Detectors 芯片，这里用的芯片是MAX14578，还有USB收发芯片，有时候该功能会集成于处理器中。
按照MAX14578的技术资料，可以相对容易的理出来整个USB接口的实际电路，检查所有连接是否是正常连通，检查是否有不正常的短路，同时也要重点检查这个MAX14578芯片是否正常，对于这个有接口功能的芯片，它也是存在**的故障概率。通过以上局部的集中检查，更换该换的芯片，接通不通的电路，就有可能排除故障。至于如何集中检查这块，需要进行面对面的交流才能讲清楚。
但是，不是所有的USB接口都要用这个MAX14578芯片，至于这个MAX14578芯片是干什么用的，可以在USB电池充电标准中寻找答案，具体细节可以自行搜索资料进行学习。对于维修来讲，我们需要知道的是，如果MAX14578芯片出现了问题，USB的充电或者通信是**会出故障的。 西门子多通道数据采集系统故障维修实例总结：通过该实例的分享，用户可以在这个实践中学到许多的知识和技能，如USB通信协议的了解、对USB的一些典型电路的了解、各种USB接口的物理规格的了解、部分USB芯片的了解、比如这里的MAX14578,还有USB3300、PL2303HX等等、高超的拆焊技能等。上面的内容都是可以通过互联网进行搜索找到的，“师傅领进门，修行在个人”，希望有更多的维修技术人员能够借该案例而受益。
