富士变频器维修、富士变频器故障报警维修:**凌科自动化
OC1 加速时过电流 电动机过电流,输出电路相间或对地短路,变频器输出电流瞬时值大于过电流检出值时,过电流保护功能动作。
OC2 减速时过电流
OC3 恒速时过电流
EF 对地短路故障 检测变频器输出电路对地短路时动作
OU1 加速时过电压 由于电动机再生电流增加,使主电路直流电压达到过电压检出值时,保护动作。但是,变频器输入侧错误地输入过高的电压时,保护不动作。
OU2 减速时过电压
OU3 恒速时过电压
LU 欠电压 电源电压降低,使主电路直流电压低到欠电压检出值以下时,保护功能动作.
Lin 电源缺相 如电源缺相,变频器将在电压不平衡的状态下运行,可能造成主电路整流二极管和滤波电容损坏.在这种情况下,变频器报警并停止运行.
OH1 散热片过热 如冷却风扇发生故障,则变频器内部温度上升,保护动作.
OH2 外部报警 当控制电路端子连接制动单元制动电阻、外部热继电器等外部设备的常闭接点时,将按照这些接点的信号动作。
OH3 变频器内过热

如变频器内通风散热不良,则变频器内部温度上升保护动作
dbH DB制动电阻过热 如制动电阻使用频率高,其温度上升,为防止制动电阻烧毁,保护动作。
OLU 变频器过热载
这是变频器主电路半导体元件的温度保护,当变频器输出电流超过过载额定值时作。
FUS DC 熔断器断路 当内部熔断器由于内部电路短路等原因造成损坏时,保护动作。
Er1 存储器异常 存储器发生数据写入错误时,保护动作。
Er2 面板通信异常 键盘面板和控制部份传送出现错误时,保护动作。
Er3 CPU异常 由于干扰等原因或CPU出错时,保护动作。
Er4 选件通信异常 选件卡使用出错时,保护动作。
Er5 选件异常
Er6 操作错误 强制停止 由强停止命令使变频器停止运行。
Er7 输出电路自整定不良 自整定时,如变频器与电动机之间接线开路或接线错误,则保护动作。
Er8 RS485通信异常 使用RS485通信时出现错误,保护动作。
富士变频器维修:FRENIC5000G11S/P11S系列;
1. FRN0.4G11S-4CX 1.1KVA 1.5A 0.4 KW
2. FRN0.75G11S-4CX 1.9KVA 2.5A 0.75KW
3. FRN1.5G11S-4CX 2.8KVA 3.7A 1.5 KW
4. FRN2.2G11S-4CX 4.2KVA 5.5A 2.2 KW
5. FRN3.7G11S-4CX 6.9KVA 9.0A 3.7 KW
6. FRN5.5G11S-4CX 10 KVA 13 A 5.5 KW
7. FRN7.5G11S-4CX 14 KVA 18 A 7.5 KW
8. FRN11G11S-4CX 18 KVA 24 A 11 KW
9. FRN15G11S-4CX 23 KVA 30 A 15 KW
10. FRN18.5G11S-4CX 30 KVA 39 A 18.5KW
11. FRN22G11S-4CX 34 KVA 45 A 22KW
12. FRN30G11S-4CX 46 KVA 60 A 30KW
13. FRN37G11S-4CX 57 KVA 75 A 37KW
14. FRN45G11S-4CX 69 KVA 91 A 45KW
15. FRN55G11S-4CX 85 KVA 112A 55KW
16. FRN75G11S-4CX 114KVA 150A 75KW

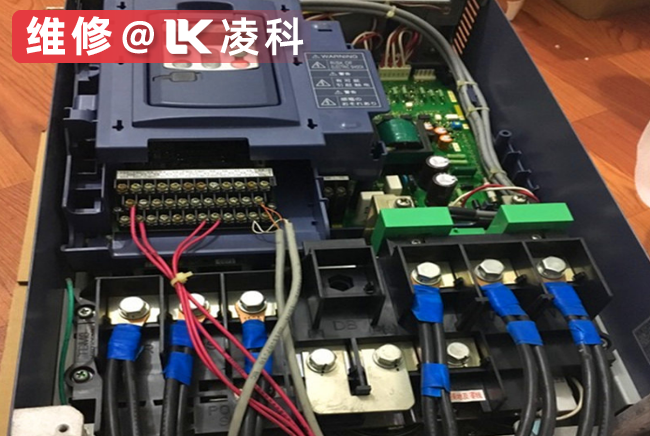

富士变频器维修驱动板

通过对画出来的开关电源电路分析,发现在限流电阻后供给启动ic电压有一个25uf/25v电解电容,它的作用重要是激活开关电源启动并使它正常工作,由此怀疑是这个电解电容变值所引起的。将这个电容拆下后用电容表检测其容量,只有零点几微法,说明这个电容已接近失效,不能使用,遂更换一只新的25uf/25v电解电容。想了解更多工业电路板、电梯电路板、变频器相关知识请关注从零开始变频器维修。
富士(frn5.5g一4ce)5.5kw变频器通电,再次用万用表的电压档检测开关电源输出的相关电压,结果24VDC、5VDC、正负15VDC均有电压输出,操作面板也有显示了,至此富士变频器开机无显示的故障被排除了。

维修变频器时,对于一些二极管、三极管、电阻等元件有明显损坏的就比较好检查,这些通常称为是硬故障,硬故障是比较好检查的,对于电容、集成电路等元件出故障后不太容易判断其好坏,这些称为疑难故障,疑难故障不太容易检查。以后我们遇到疑难故障时,不能着急,要静下心来仔细分析、检查,一般都能将故障变频器维修好的,这个只是维修所需要的时间长短而已,没有修不好的。

富士变频器总代理 富士变频器中文说明书富士变频器选型富士变频器修理富士变频器fus报警富士变频器主板富士变频器g11s中文说明书富士变频器使用手册 富士变频**网富士变频**方网站富士变频器维修富士变频器接线图 富士变频器5000G11富士变频器中国区代理 富士变频器维修 富士变频器代理 富士变频器上海代理 上海富士变频器总代理
(一) 富士变频器主要特点:富士变频器FRENIC- MEGA 系列 G1S 高性能多功能型富士变频器是集中投入富士电机技术精髓而开发的高性能多功能变频器。通过提高“基本性能”“广泛的用途”“维护性能”“环保性能”,以追求“适应所有设备”的富士变频器。对应PG矢量控制、无传感器矢量控制、动态转矩矢量控制、V/F控制等控制方式;提高了电流响应、速度响应的功能;提高了超负荷耐量:HD规格200%-3秒/150%-1分钟,适用于一般用途;LD规格120%-1分钟,适用于风机/泵等用途;提高了制动电路内置机型功率(22千瓦及以下机型标配制动单元);操作面板配备USB接口(另配);采用长寿命部件(设计寿命10年)。
