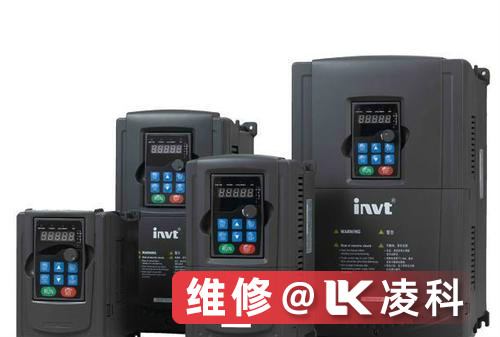

英威腾变频器母线欠电压维修可以这么快

发布时间:2020-03-28 10:17:50
      英威腾变频器母线欠电压维修可以这么快2月16号下午,静安区的一家做食品加工行业的工厂找到我们,他们车间的用的变频器报警显示母线欠电压,也不知道什么原因。客户也介绍了故障前后的操作,我们工程师觉得操作没什么问题,就让客户把变频器寄过来,我们需要检测下具体原因。

      英威腾变频器母线欠电压故障维修技巧:在变频器中,输入或整流器部分由输入二极管组成,这些二极管将输入的三相交流正弦波转换为整流的直流电源。每相至少有两个二极管。它们以相反的导电方向放置,以进行全波整流。要检查输入部分,我们需要执行简单的二极管检查。这些检查包括测试每个相位中两个二极管的正向和反向偏置方向。此过程使用驱动器上的输入端子R / L1,S / L2,T / L3和直流总线端子。
如果不确定输入端子的位置,请参阅英威腾变频器的手册。将万用表设置为二极管检查将+(红色)引线放在输入端子(R / L1)上,将-(黑色)引线放在(+)DC总线端子上。这样就隔离了R / L1正相二极管。良好的二极管应在正向偏置方向上读数约为0.5 Vdc。对S / L2和T / L3端子重复此过程,同时将(-)黑色引线留在(+)直流总线端子上。注意:进行此测量时,请在所有三个输入端子之间寻找一致性。0.5 Vdc的测量值只是一个近似值,可以根据变频器和型号大小而变化。如果任何时候电表读数为0 V,则该二极管短路。
下一步是检查变频器的二极管的反向偏置方向。将–(黑色)万用表引线移至R / L1端子,并将+(红色)万用表引线移至(+)直流总线端子。然后,通过将–(黑色)万用表导线移至S / L2和T / L3端子,检查其余两个输入。给变频器的滤波电容器充电后,万用表最终应显示(OL)。当仪表中的电源无法在设定方向上强制电流通过二极管时,就会发生OL。现在,我们完成了上部二极管的工作,需要检查整流器上其余二极管的两个方向。我们首先将+(红色)万用表导线放在(-)总线端子上,将–(黑色)万用表导线放在R / L1端子上。该读数应再次为0.5 Vdc。从那里,将–(黑色)万用表导线移至其余的S / L2和T / L3端子,同时寻找三个测量值之间的一致性。一些工程师认为它们之间的差异超过0.05 Vdc是一个不好的信号,因为这可能意味着一个或多个二极管需要更换。最 后,将(Black)万用表导线移至(-)直流总线端子,并将+(Red)导线移至R / L1输入端子,然后检查S / L2和T / L3输入端子,再次确保短时对滤波电容器充电后,仪表读数为OL。给滤波电容充电时,时间可能会有所变化,并随变频器尺寸的增加而增加。现在,我们已经检查了两个偏置方向上的所有二极管。如果任何时候电表读数为0 V,则该二极管短路导致的母线欠电压。

      英威腾变频器母线欠电压故障维修总结:如果您觉得自己没有执行这些测试的经验,请联系凌科为您进行检测变频器母线欠电压故障。即使在断开输入电源后,变频器中仍存在威胁生命的电压和电流。在测试之前,请遵循手头系统的锁定/挂牌程序。完成此操作后,请遵循给定系统的弧闪程序并遵循本地法规。在变频器上找到+(正)和–(负)直流总线端子。如果不确定这些端子的位置。万用表应至少具有1,000V CAT III额定值,并具有进行二极管检查的能力。
