LUST驱动器过电压报警故障维修经验浅谈

发布于:2019-10-18 15:52:03
21503次浏览
        LUST驱动器过电压报警故障维修经验浅谈:常见的过压保护是基于在设备的直流母线上测得的电压,而不是输入的交流电压。重要的是要意识到这一事实,以帮助进行故障排除。任何可能导致直流总线电压跳变的事件都可能导致直流链路过压故障事件。本次凌科维修工程师将帮助您解决带有过压故障代码的LUST驱动器问题。

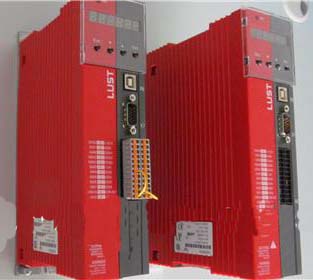

 LUST驱动器过电压报警故障
       如何测量LUST驱动器直流母线电压和直流母线电压纹波:LUST驱动器上电后,驱动的过电压保护就会打开,驱动器是否正在运行都没有关系。对于大型驱动器,中压(高压)驱动器,输入,直流母线和输出侧可能有过压故障保护。在这些情况下,重要的是要了解电压信号的来源,以进行过压故障代码故障排除。 DC总线电压应约为2的平方根乘以AC RMS电压。因此,对于480V的三相系统,预期的空闲DC总线电压应约为678V。对于415V三相系统驱动器,空闲DC总线电压应约为586V。直流母线电压的实际值取决于许多参数,其中一些是:

1.交流输入电压峰值电压
2.加载到驱动器上
3.交流电源电抗器的存在
4.直流扼流圈的存在
5.隔离变压器的存在

       由于上述因素总结:正常情况下的直流母线电压可能会有很大差异。典型的标称值为:测量直流母线电压需要了解预期的直流电压幅值和额定承受该电压的设备。大多数驱动器数据手册都会在HMI屏幕上提供DC总线电压的大小,或者可以在制造商建议的驱动器端子上进行测量。将过电压跳闸阈值与额定直流母线电压进行比较,我们可以看到大多数驱动器的过电压跳闸设置为额定直流母线电压的130-150%。可以通过将上述值除以1.35来计算发生过压故障的相应AC电压。

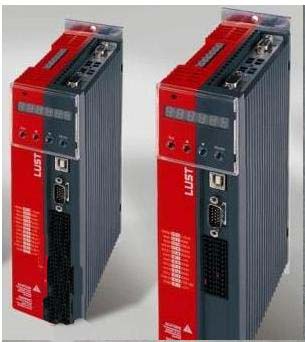

 LUST驱动器过电压报警故障
       LUST驱动器过电压故障的典型原因与解决方案:1.再生反馈电压对LUST驱动器过电压故障的影响很大,如果驱动器以很大的惯性向电动机提供电流,则电动机可以充当发电机,在减速期间将电压反馈给驱动器。这称为再生反馈。如果电动机是PM(永磁体)型电动机,也会发生这种情况。再生的另一种可能性是,当驱动器尝试启动负载时,负载已经在运行。

       如何解决LUST驱动器再生反馈电压的方案:首先是增加减速时间。对LUST驱动器进行编程以停止电动机。在这种方法中,驱动器将以预定的减速斜坡方式使电动机惯性运转以停止。直流注入制动:对于需要快速停止时间的应用,可以将LUST驱动器编程为在预定时间内将直流电压“注入”到电动机绕组中,以制动电动机。动态制动(DB):如果驱动器具有动态断开选项,则内部晶体管将导通,以将多余的能量耗散到外部安装的制动电阻器'R'上动态制动电路将监视DC总线电压,并在检测到再生过压情况时触发晶体管调谐为ON。DB晶体管将导通的值比过压故障阈值低约5%。例如,对于460V驱动器,DB电阻在760 VDC附近接通。如果已经安装了制动电阻,请检查
开路电阻或是LUST驱动器的制动晶体管不良制动电阻过小等原因。

       2.LUST驱动器感应电压故障原因:如果受害者驱动器已加电但未运行,并且另一根罪魁祸首VFD输出电缆在物理上靠近受害者VFD输出电缆,则可能会发生这种情况。如果断开了受害电动机的连接,或者未终止负载端的电缆,则由于电容性耦合,可以从罪魁祸首电缆向受害电缆中感应出足够的电压。当受害者的机器输出电缆连接到电动机时,将不会发生电容性电压耦合(由于电动机电阻的负载效应)。施加到受害LUST驱动器输出电缆上的感应电压会升高DC总线电压。这种情况不会经常发生,这只是在LUST驱动器处于空闲状态时经历过压关断时检查的另一种可能性。
 LUST驱动器过电压报警
      LUST驱动器感应电压故障解决方案:解决此问题的方法是,在驱动器与电缆之间留出足够的空间或使用屏蔽电缆。在LUST驱动器感应电压故障上添加任何类型的输出滤波器也会降低感应电压,此方法便可以很好的解决故障问题。
