FANUC伺服驱动器风扇故障疑难问题

发布时间:2019-08-18 15:40:59
       FANUC伺服驱动器风扇故障疑难问题:这台FANUC的伺服驱动器风扇故障还是在查找了故障代码后显示为风扇故障。机器开始报警时客户打电话来说机器的显示故障代码为XX,很久的维修没见过这个故障是什么原因导致的,在FANUC的官网上查讯后才了解到原来是风扇的原因。用户更换相同风扇后,通电,故障依旧将风扇插头拔掉流与风扇标称一致,那么报警是风扇故障更换了同型号的风扇后竟然故障依然这也表示问题不单单在风扇上,其他地方也存在故障。

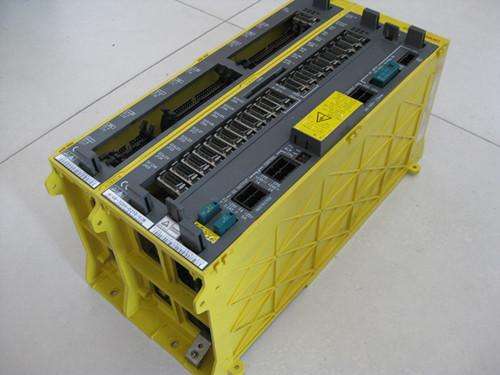

FANUC伺服驱动器风扇故障疑难问题
        FANUC伺服驱动器风扇故障的检测:检测伺服驱动器风扇故障可以同时将数字万用表置二极管挡,红表笔接三线风扇的检测线,黑表笔接值极,测风扇内部检测电路C们(集电开路)品体管截止和导通情况,实测通电时极管挡显示0.6V检测线对地导通,不通电时显示截止,说明风扇正常。顺着风扇检测线检查,此线从端子接入到主控板,然后通过主控板和驱动板之间的桥接小板接到湿辑芯片4HC14的某个输入端,经缓冲放大后接CPU的1/O口,如果此信号为低电平,则CPU判断凤扇正常,高电平则报警。万用表测风扇信号检测端到74HC14输入端,直通正常,万用表测74HC14各脚位对地电阻,未见短路。

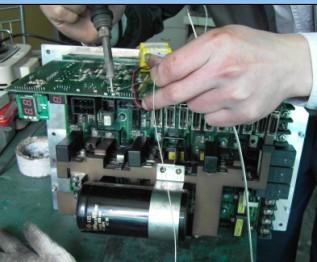

FANUC伺服驱动器风扇故障
        FANUC伺服驱动器维修总结:FANUC伺服驱动器只通控制部分的电源,万用表测风扇输出脚对地电压始终有19V。顺着风扇的信号检测线检查,无意中测得信号线对+24V电源精只有二十几欧姆的阻值,发现在主板和驱动板之间的连接小板上有一处相邻焊盘的短路将短路点清理后,通电复测信号检测线的对地电压为0V,故障修复。驱动器连接小板纱厂纱锭卷绕电机驱动器失效某型德国设备 PAPST电机驱动器 VARIOTRONIC驱动电机力矩不够,用检修:此板为小功率的三相电机驱动控制板,原理与常见变频器的驱动部分额相,不能卷绕纱锭。似,只是因为电压低功率小,没有使用变压器、光耦等元件。电路板实物万用表测试了上下桥的各驱动管,正常,测试了所有电阻都正常,更换了所有1C.故障依旧,至此维修陷入困境,无奈向用户讨要另一块好板遂将两块相同的电路板(一块坏板,一块好板)通上24VDC电压,电流都是70mA左右。测试各点直流静态对地电压,发现坏板某节点同好板电压不一样,好板有10V,坏板只有2.1V,此节点有一个340k0的上拉电阻,电阻上端接24V,下端连接0.1F的小电容到地,坏板此节点电压如此之低,怀疑小电容漏电,拆下小电容,检查并无明显漏电,遂将其更换,节点电压恢复10V,交用户试机,驱动器力矩恢复正常风扇故障解除。

tag标签:FANUC驱动器风扇故障
