施耐德变频器电路板接口板故障实战解读

发布时间:2019-08-08 15:59:19
       施耐德变频器电路板接口板故障实战解读:施耐德变频器的电路板接口板故障与电路板或是接口电路都是不一定的关系,如果是施耐德变频器电路板本身的原因那就是可以直接检修电路板或是更换新的板上去,与此同时如果是接口板处的接口电路问题会比较复杂一些需要检测接口电路而且一般对电路不太懂的人是不太能检测的出。一般将接口电路分为数字接口电路、模拟接口电路和通信接口电路。施耐德变频器电路板接口板在工业控制对可靠性要求很高,工业电路板接口电路设计要尽可能地考虑各种电磁干扰,考虑各种预案下如过热、过电压、过电流的保护措施数字量的输人几乎都采用了光耦(光电耦合器),根据输入信号的频率大小要求不同会采用不同频率性能的光耦
。数字量的输出,根据输出负载的大小、响应时间或电气隔离要求,会采用晶体管输出或继电器输出形式。

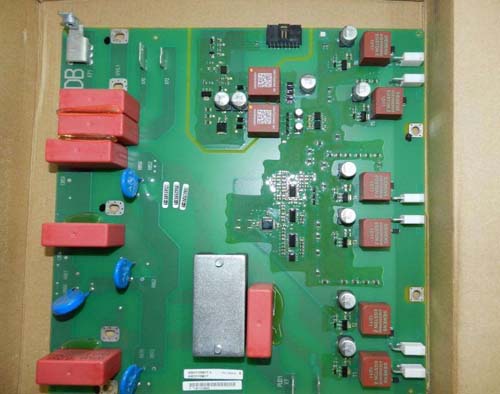

施耐德变频器电路板接口板故障实战解读
      施耐德变频器电路板接口板故障的接口设计原理:在模拟接口方面,施耐德变频器路板接口板电路设计者针对不同的物理量检测或控制的具体指标性能要求,会采用与之匹配的电路。如温度检测电路,包括热敏电阻检测电路、热电偶检测电路、铂电阻检测电路、红外线温度检测电路等,而铂电阻检测电路根据精度要求不同又可设计为两线制检测、三线制检测、四线制检测的电路形式。一般针对这些典型电路分析讲解,我们在实际维修施耐德变频器中碰到的电路也大抵囊括在这些范围内。对这些电路有了比较深入的了解后我们在维修时只要举一反三,稍加比对便知其来龙去脉,维修便有了目标和重点通信接口方面,重点是要了解各类通信接口、总线的物理定义和要求,如RS232RS422/485 CANBUS等。要熟知一些常用芯片的工作原理,当我们在维修工作中碰到类似的芯片时,脑海中必定回想起它的典型电路形式,检修方案也就是水到渠成的事。

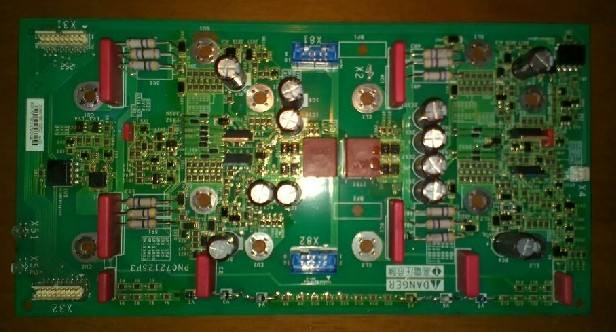

施耐德变频器电路板接口板故障
      施耐德变频器电路板接口板故障与PLC输入接口电路的关系:施耐德变频器的PLC输入接口电路此电路的PLC输入公共端使用的是24V电压,则当某个输入端与0V短接时,对应的光耦内部LED得电,光耦内部的三极管导通,输出变为低电平送后级电路处理。我们看到,在每一个给定信号的回路中,串联了三个电阻,并且反向并联了一个二极管,这可以保护光耦内部的LED正向电流不至于过大,反相电压不至于过高造成对光耦的损坏,另外每个回路中还串联了一个用于指示有无输入信号的发光二极管。施耐德变频器PLC或者变频器的数字量的输入都大抵如此改变的无非光耦的型号及输入信号是高电平有效还是低电平。施耐德变频器PLC输出接口电路由内部数字逻辑电路过来的TTL电平信号经串联电阻加到达林顿驱动芯片TDG62001P的输入端,对应的输出端输出一个对地短接信号,继电器得电,触点闭合。一般继电器输出方式都有在继电器线圈上并联一个续流二极管,以避免继电器线圈断开时产生的反峰高压对电路其他器件的损害,此图中达林顿驱动器已经内置续流二极管,所以继电器线圈没有再并联二极管。数字量的输出在对控制响应速度不高的情况下使用继电器,如果对控制响应要求高,则会使用光耦或晶体管,如果要控制强电,则可能使用带晶闸管的光耦成。个专感器检测到的非电物理量,如温度、压力、速度、光强、角度等信号,最终都会变换压、电流的形式,为了方便接入,在工业应用中会形成一系列的接口规定标准,如测量温度的热电阻Pt100标准,测量电流的0~20mA或4-20mA标准,在维修实践中我们会碰到许多涉及此类应用的电路就像我客户这台施耐德变频器电路板接口板故障也是这个原因,所以在检修时一定要分清楚是哪种接口电路的问题找准问题的点才放便维修。
