发格伺服驱动器电路板电压故障恢复小方法

发布时间:2019-08-03 16:43:18
       发格伺服驱动器电路板电压故障恢复小方法:在发格伺服驱动器中电路板上的二极管与三极管导通电压故障中可以有一个比较常用的一种检测方法:指针万用表可以使用电阻测试挡来测二极管,以正反向通断情况来判断二极管的单向电性。数字万用表设有单独的二极管测试挡,测试时以蜂鸣器响起为通,同时显示二极管导通电压。工控电路板上的三极管与大多发格伺服驱动使用三极管工作时不是饱和就是截止状态,而测三极管时,能够控制三极管饱和或截止即认为此三极管功能正常。

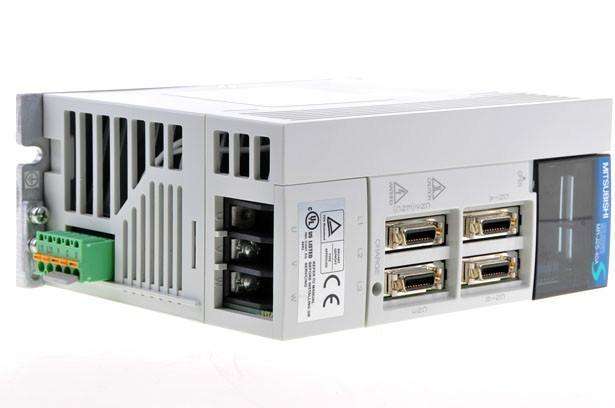

发格伺服驱动器电路板电压故障恢复小方法
        发格伺服驱动器电路板电压故障的测量区别:如果是发格伺服驱动器的三极管电路板的情况,已知三极管型号及b、c、c极,则可用以下方法确定三极管的功能:使两块万用表,一块指针表,一款数字表,使用指针表的电阻测试R×19挡,红黑表笔b、c两极,注入基极偏置电流,然后使用数字表的二极管挡测c、e两极的通断情况。于发格伺服驱动器的NPN型的三极管,指针表黑表笔接基极b,红表笔接发射极e,形成偏置电流,同时字万用表红表笔接集电极c,黑表笔接发射极e,测c、e之间的通断;对于PNP型的三管,指针表黑表笔接发射极e,红表笔接基极b,同时,数字万用表红表笔接背表笔接集电极c,测e、c之间的通如果没有弄清楚板上三极管是NPN还是PNP型,则需要先判断,方法是:使用数字表笔接集电极c,测e、c之间的通断。表,置于二极管测试挡,在三脚中任选一脚,一支表笔固定接触此脚不变,另一支表笔换接其余两脚,如果都有导通,固定接触的表笔是红表笔,说明三极管是NPN型,且红表笔接的是b极;如果固定接触的表笔是黑表笔,说明三极管是PNP型,且黑表笔接的是b极。确定发格伺服驱动器的三极管属NPN还是PNP型及b极之后,可假定其他两脚一脚是c极,一脚是e极,然后使用先前的方法来测试其功能,如果功能正常,则说明判断是准确的,功能不正常,则再假定c和e的位置对换后测试,功能测试还不正常,就要怀疑三极管损坏,可进一步将其从发格伺服驱动器板上拆下测试。

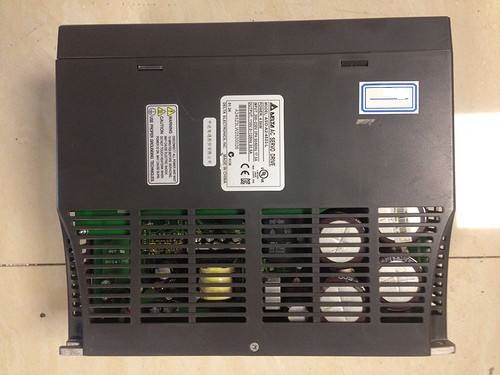

发格伺服驱动器电路板电压故障
      发格伺服驱动器电路板电压故障的检测总结:在维修发格伺服驱动器时不清楚三极管的类型及引脚,但从三极管在板上的连线规律,也可大致判断三极管的情况。一般来说发格伺服驱动器,三极管基极b通过的电流比较小,连线比较细,基极往往还连接了个限流电阻,而集电极和发射极要通过驱动电流,连线相对较粗,通过这一点,可以很容易找到三极管的基极。另外,大多数NPN型三极管的应用,它的集电极和电源正端是负载,它的发射极通常直接接地,或者串联一个小电阻接地,我们只要量一下哪个引脚对地短路或小阻值即可;而对于PNP型三极管,负载接在集电极和地之间,它的发射极是接高电位的,它直接接电源正端或者串联一个小电阻接电源正端。通过以上规律,大致判断后再用功能测试的方法进一步确认,可以省却不少工夫。
