针ABB直流调速器维修,具体的维修手段

发布时间:2019-05-04 09:48:11

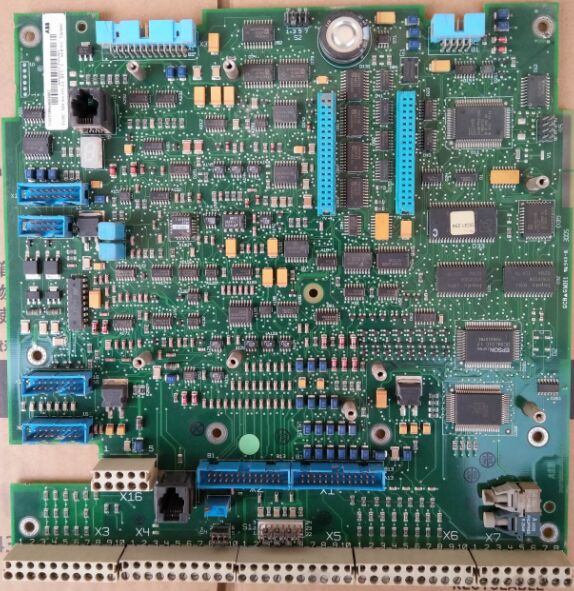

 Abb直流调速器是abb公司旗下的一款产品,abb这一产品种类中,以DCS400系列的直流调速器较为出名,有些负责制作此产品的厂家给dcs500起了一个特别调名字,名称为晶闸管变流器直流传动系统。晶闸管变流器直流传动系统,在中国国内多的直流调速领域内应用也十分广泛。abn直流调速器线路板有两部分电路构成,分别为三相全控桥、励磁输出电路,这两部分电由三块线路板串联而成。这三块板集成了CPU 主板,主机电源,驱动板,以及励磁触发板。其中在实际使用中,主机电源,驱动板,与励磁触发板的故障率是较高的,因此为了应对在ABB直流调速器维修中的问题,有些厂商准确绘制出了这两块线路板的电路原理图,为今后的维修大开方便之门。



先是对DCS800直流调速器供电电源,驱动板动板电路的原理进行分析,ABB直流调速器维修中DCS400直流调速器的驱动板中主要有供电电源,驱动板,以及在驱动板中单电路电枢主电路、励磁输出电路、开关电源电路、末级触发电路等组成。另外与普通主板上的供电驱动不同 直流调速器以电枢主电路、励磁主电路电枢主电路为三相全控桥的典型结构,由三只双单向晶闸管模块组成,在电源输入侧与整流正、负输出端之间,并联了R、C 串联尖波电压吸收网络,电网进入的有害电压毛刺。同时,在ABB直流调速器维修中,用TA1、TA2两只电流互感器采集三相电流信号,送后级CPU主板,以形成电流环闭环控制和取出过流保护信号。在整流输出电压正端串接FLT分流器,供外接电流表,显示运行工作电流。晶闸管模块散热风机的供电由X99端子引入AC220V电源。



DCS500直流调速器的励磁主电路与其它直流调速器的有所不同,采用了斩波电路,将三相整流所得的六脉波电压,经IGBT斩波,后级L、C电路滤波,形成较为平滑和稳定(质量较高)的直流可调电压,也因为采用斩波电路,电路的调压范围变宽,无须对输入电源电压(AC220和AC380V)进行切换输入,而是直接输入三相380V电源。ABB直流调速器维修,IGBT控制信号为调宽脉冲,根据参数设置要求,可设置输出直流电压峰值。ABB直流调速器维修励磁主电路采用模块式封装,内含三相桥式整流电路、IBGT开关管等功率器件,M、E引出端子可串接电抗器或予以短接。IGBT 所需的脉宽调整信号由励磁触发板提供。
